Beschreibung

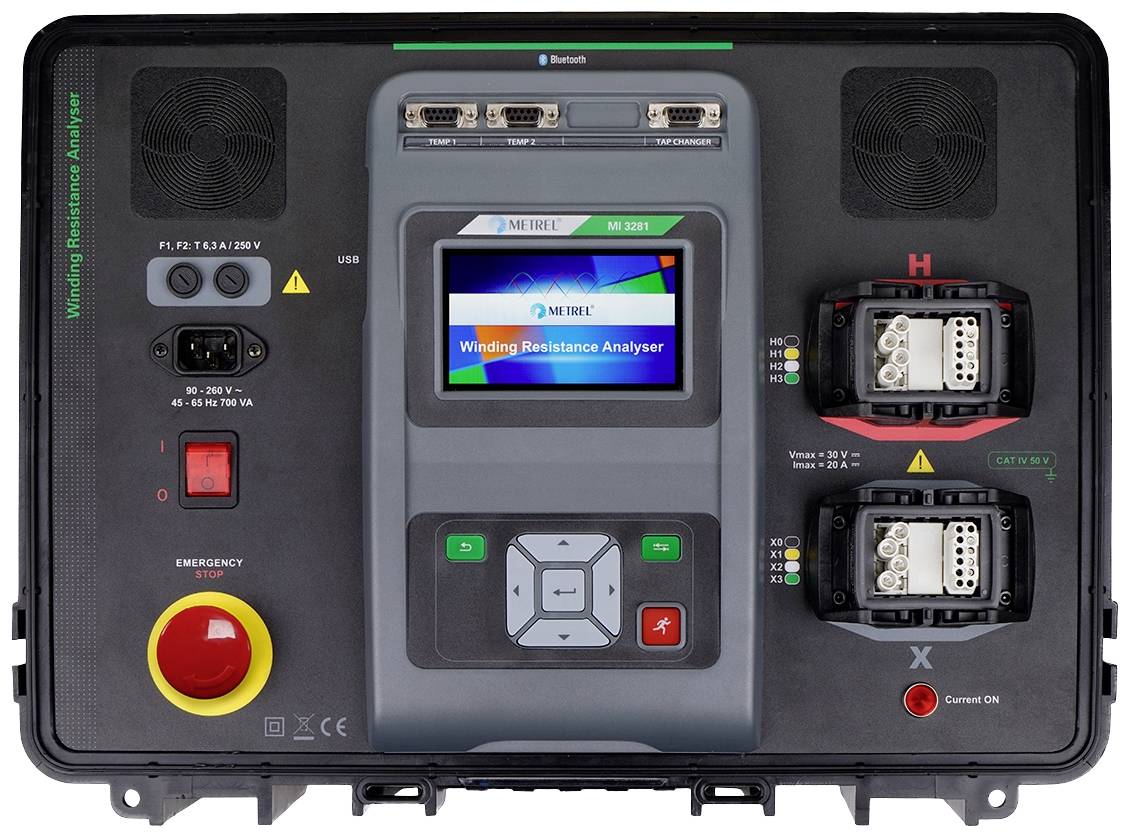

Der Winding Resistance Analyser (WR Analyser) MI 3281 ist ein tragbares Prüfgerät zur Diagnose des Wicklungswiderstandes von ein- und dreiphasigen Transformatoren mit manueller oder automatischer Stufenschalterprüfung und Entmagnetisierung des geprüften Transformators. Wählbarer Prüfstrom im Bereich von 10mA bis 20A. Die Bedienung ist einfach und übersichtlich, sodass der Benutzer das Gerät ohne spezielle Schulung bedienen kann. Für fortgeschrittene Anwender stehen die AUTO SEQUENCES und visuelle Tests zur Verfügung.
Eigenschaften
Prüfstrom bis zu 20 A wählbar
Automatische oder manuelle Stufenschalterprüfung
Automatische Entladung nach beendeter Messung
Integrierte Hilfe-Fenster zum Nachschlagen vor Ort
Notausschalter für alle Notsituationen
Auf dem 4,3''-(10,9-cm-) LCD-Farbdisplay mit Touchscreen werden alle Ergebnisse und die zugehörigen Parameter übersichtlich angezeigt
Die Bedienung ist einfach und übersichtlich, so dass der Benutzer das Gerät ohne spezielle Schulung bedienen kann
Die Testergebnisse können auf dem Gerät gespeichert werden
PC SW Metrel ES Manager zum Erstellen von Teststrukturen und hochladen und herunterladen von Testergebnissen, Auto Sequence® und Berichterstellung
Erstellen und Drucken von Berichten
BT-Kommunikation mit PC, Android-Tablets und -Smartphones über eingebautes BT
Umrechnung der Wicklungswiderstände auf eine gewünschte Referenztemperatur
Schutzart IP 65 (Gehäuse geschlossen), IP 40 (Gehäuse offen)
Messen des Wicklungswiderstands von ein- und dreiphasigen Transformatoren
Messen des Wicklungswiderstands von ein- und dreiphasigen Transformatoren mit manueller oder automatischer Stufenschalterprüfung (automatische Messung aller Windungen)
Entmagnetisieren von ein- und dreiphasigen Transformatoren
Lieferumfang
- Messgerät MI 3281
- A 1715 5M H-seitiges Prüfkabel
- A 1716 5M X-seitiges Prüfkabel
- A 17578 x Große Kelvin-Prüfklemme 65 mm
- A 1813 Stufenschalter-Steuerkabel 10 m
- USB-Kabel
- Netzkabel
- A 1552 Tasche für Zubehör
- Metrel ES Manager PRO-Lizenz
- Bedienungsanleitung
- Kalibrierzertifikat
