Überblick
Digitales Tisch-Oszilloskop mit 2 Kanälen für Bandbreiten bis 70 MHz und großem Panorama-Farbbildschirm
Maximale Abtastrate von 500 MS/s (2 Kanäle) bzw. 1 GS/s (1 Kanal) im Single Shot Modus und 50 GS/s bei Wiederholung
12 Messbereiche mit vertikaler Empfindlichkeit von 2 mV/div bis 10 V/div
Gleichzeitig 32 automatische Messungen auf dem Bildschirm und manuelle Cursormessungen
5 MATH-Funktionen (inkl. FFT) zur detaillierten Echtzeit-Analyse auf 2 verschiedenen Anzeigen
Vielzahl erweiterter Funktionen: Digitale Filter, Autokalibrierung, Pass/Fail, ROLL, RECORDER, ...

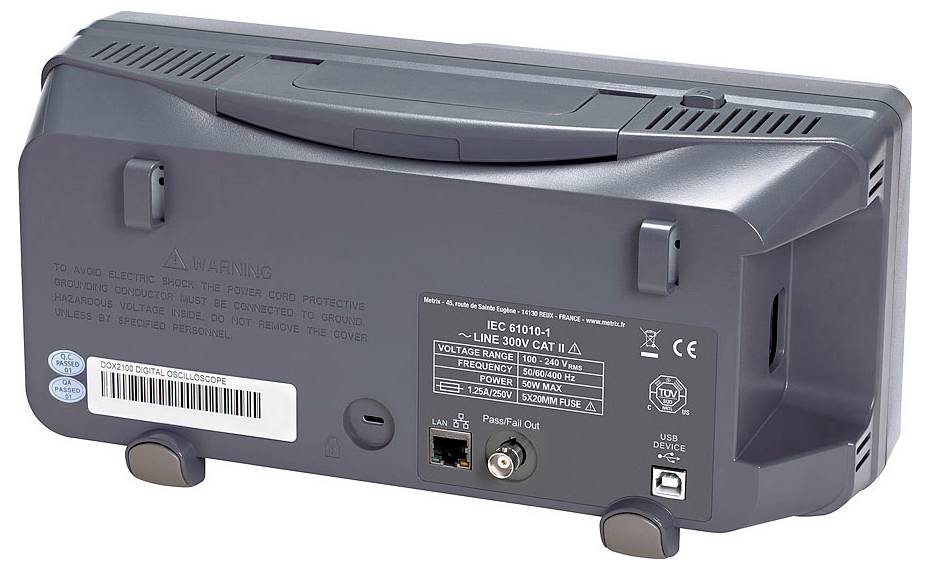

Mehrere Kommunikations-Schnittstellen für Datenübertragung an PC mit der Software EASYSCOPE
Beschreibung
Die METRIX-Oszilloskope der Serie DOX 2000B sind einfach zu bedienen, kompakt und ihr platzsparendes Gehäuse geringer Tiefe ist optimal geeignet für Laboranwendungen.

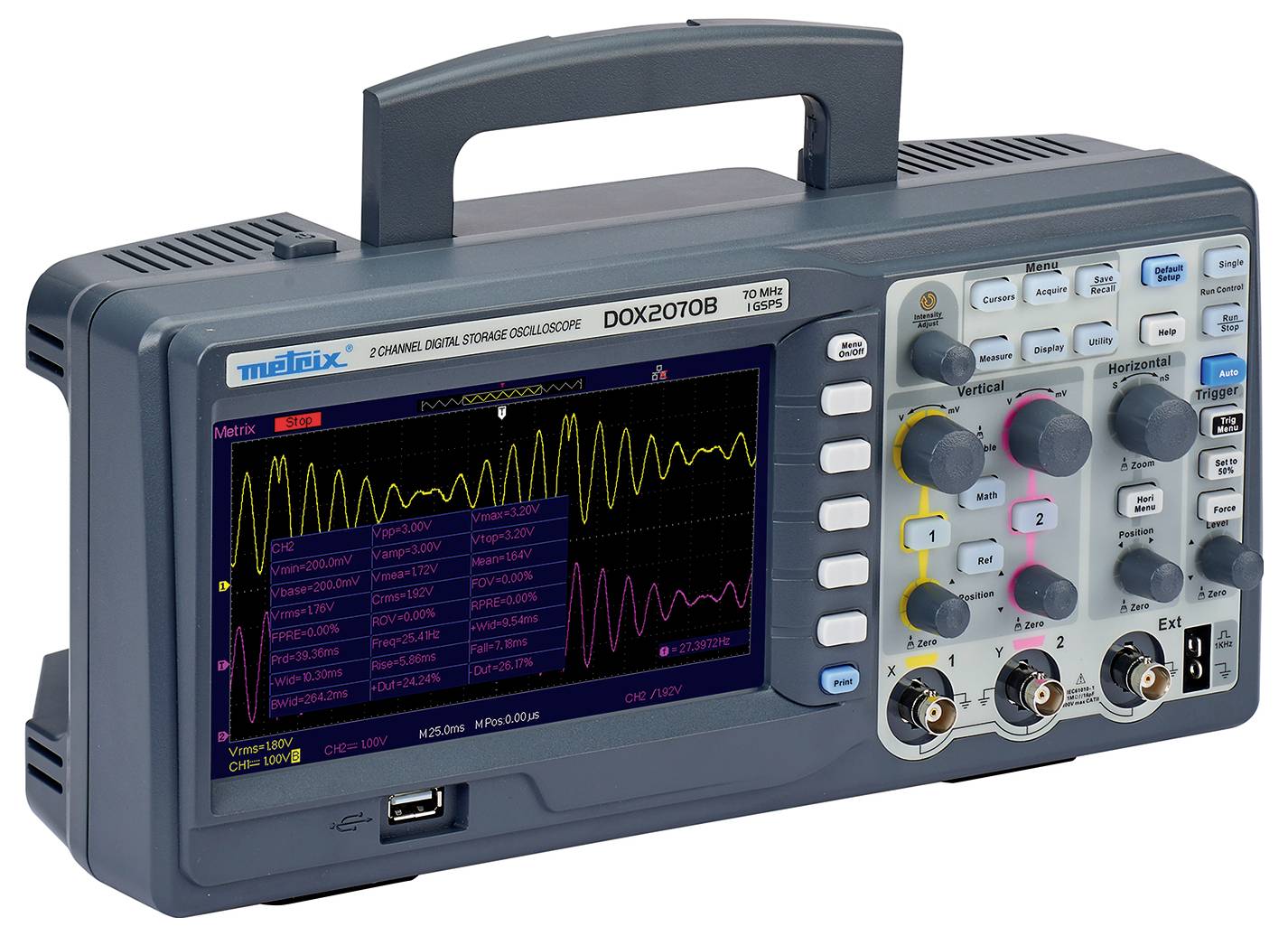

Die Geräte verfügen über einen großen Bildschirm mit horizontal 16 Teilstrichen bei Vollbilddarstellung. Die Bilddarstellung lässt sich individuell anpassen: normaler oder Nachleuchtmodus, YT- oder XY-Darstellung, Einstellung der Farben, des Bildschirmrasters, der Helligkeit, des Kontrasts usw … Sämtliche Drehknöpfe und Leuchttasten für die Bedienung befinden sich auf der Frontplatte.
Durch seinen Handgriff lässt sich das Oszilloskop DOX 2070B bequem transportieren und die Antirutsch-Füße sorgen für Standfestigkeit.
Hervorragende Leitungen und viele Erfassungs- und Analyse-Funktionen
Die Signalerfassung ebenso wie die Signalanalyse erfolgt auf drei Ebenen: in Echtzeit oder im Zeitentsprechungsmodus (ETM). Die Speichertiefe beträgt 32 kPunkte und mit einem USB-Stick lässt sich die Speicherkapazität erhöhen, um Analysen zu erweitern. Die Vertikalempfindlichkeit ist von 2 mV/div bis 10 V/div in 12 Bereiche unterteilt, die Zeitbasis reicht von 5 ns/div bis 50 s/div. Erweiterte Funktionen stehen zur Verfügung, wie einfache MATH-Funktionen +/-/x/÷ und eine FFT-Funktion in Echtzeit mit gleichzeitiger Anzeige der Signalkurven.
Praktisch ist auch die PASS/FAIL-Funktion in Bezug auf eine vorgegebene Hüllkurve.
Mit der dazugehörenden Software EASYSCOPE kann man das Gerät bedienen, Tests durchführen, Bildschirmkopien veranlassen und Signaldateien herunterladen.
Lieferumfang
- 1 Euro-Netzkabel

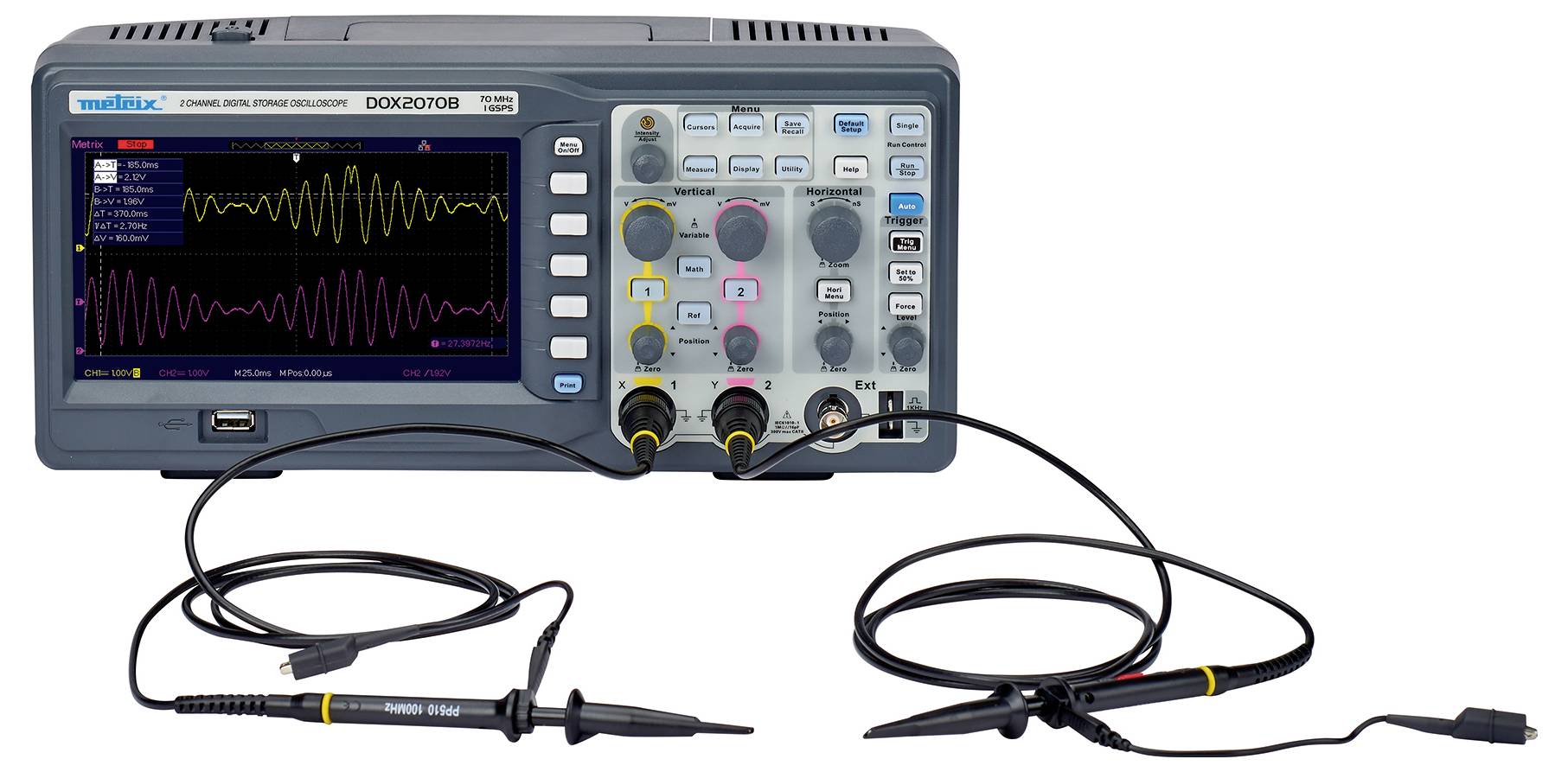

- 2 Tastköpfe mit umschaltbarem Teilerverhältnis 1:1 und 1:10
- 1 USB-Kabel Typ A und B
- 1 CD-ROM mit PC-Software und Bedienungsanleitung
