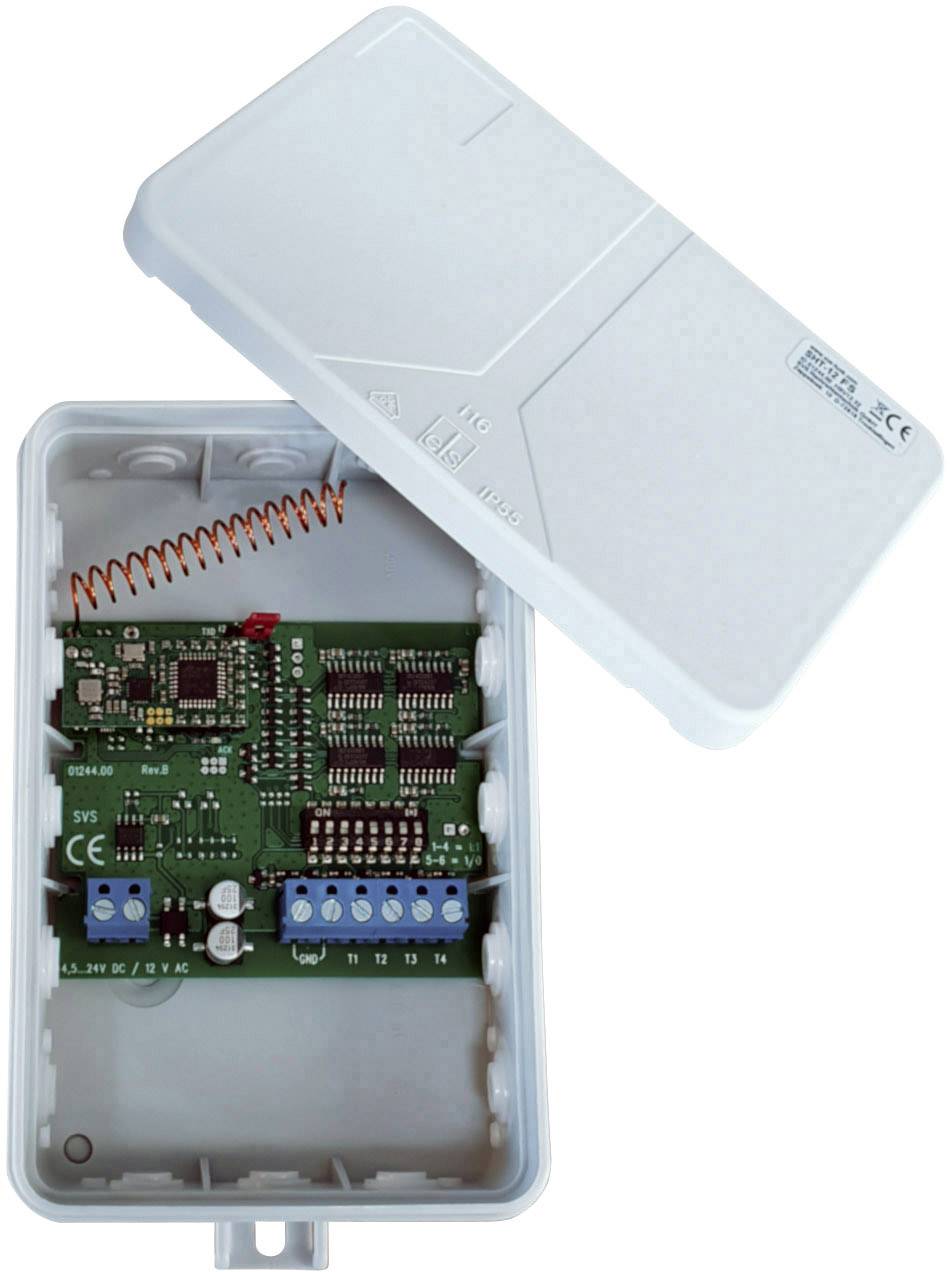

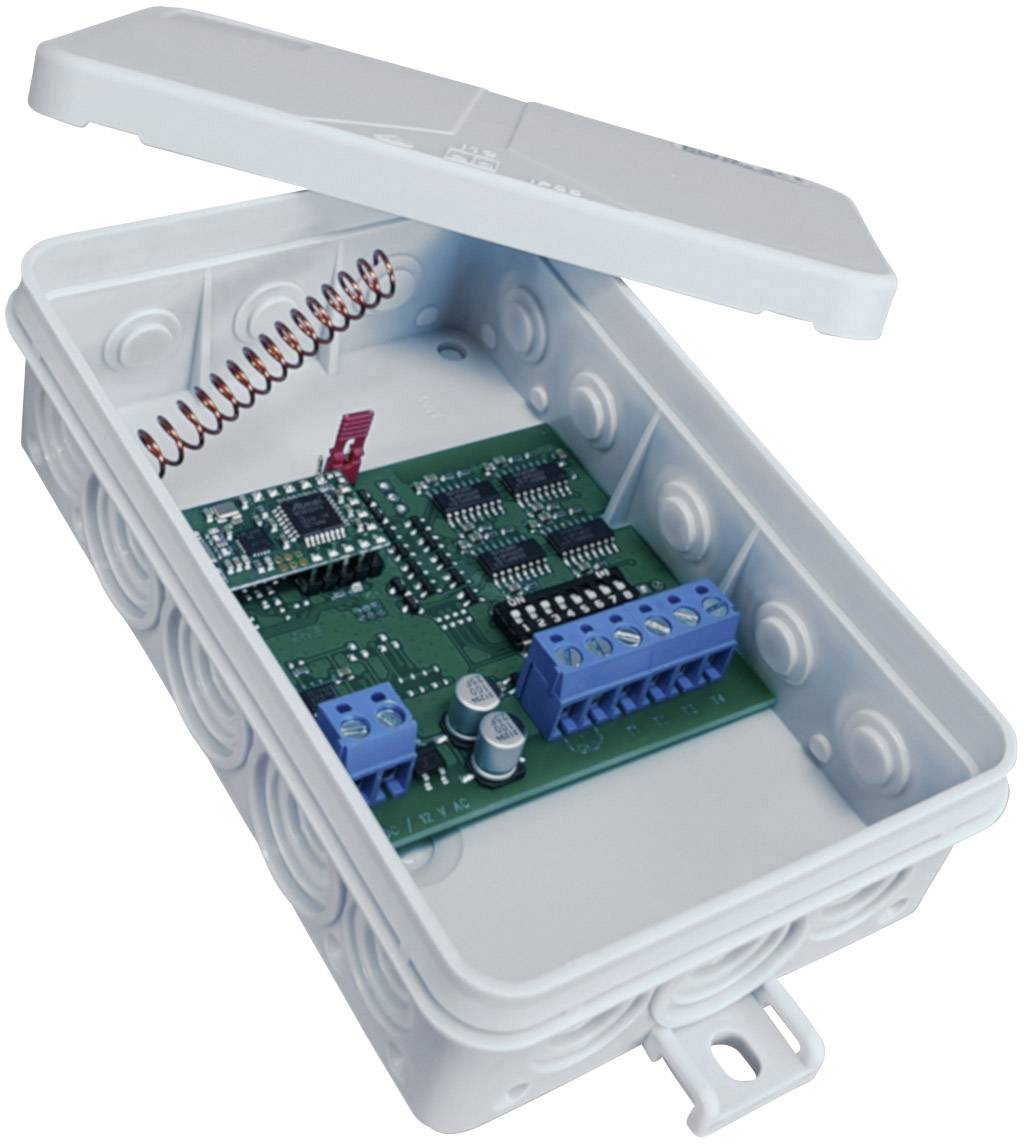

SVS Nachrichtentechnik SHT-12 FS 4-Kanal Festsender Reichweite max. (im Freifeld): 1000m

Überblick

Made in Germany
Reichweite im Freifeld bis zu 1000 m
Extrem geringe Stromaufnahme im Standby

Beschreibung

Der Funksender SHT-12 FS ermöglicht die Fernbedienung von bis zu 4 Funktionen eines Funkmoduls oder Empfängers der Funkserie SH-12.

Mit dem neuen Festsender SHT-12 FS werden Schaltsignale von Relais-Kontakten, Tastern oder Schaltern ohne Installationsaufwand für Steuerleitungen übertragen. Er verfügt über 4 Eingänge für potentialfreie Kontakte. Für jeden der 4 Eingänge kann die Betriebsart Tast- oder Schaltsignalübertragung getrennt eingestellt werden.

Bei der Tastsignalübertragung entspricht die Sendedauer der Kontaktdauer, die Funkstrecke bleibt während das Signal ansteht, belegt. Bei der Schaltsignalübertragung wird nur bei einer Zustandsänderungen am Eingang ein Funksignal übertragen und somit wird die Funkstrecke nicht dauerhaft blockiert.

Eine blaue LED zeigt den Sendebetrieb an. Sie stellt nicht nur versendete Funksignale dar, sondern gibt Aufschluss über die Qualität der Funkkommunikation und die Senderversorgungsspannung. Die rote LED zeigt, je nach Beschaltung am Funkempfänger entweder den Status der Empfängerversorgungsspannung oder den Eingang der Empfängerbestätigung an. Über einen integrierten Piepser wird eine Bestätigung des Empfängers auch akustisch signalisiert. Ist die Bestätigung deaktiviert, wird stattdessen jeder Wechsel des Eingangszustands gemeldet.

Die Funksender der Funkserie SH-12 arbeiten aufgrund Ihrer besonderen Übertragungseigenschaften extrem störungsarm. Mit der störunempfindlichen Funkübertragung bei extrem kurzen Reaktionszeiten können Reichweiten über 1000m erzielt werden.

Für starke schmalbandige Störungen oder die Nutzung mehrerer paralleler Funksysteme kann die Arbeitsfrequenz für den individuellen Bedarf eingestellt werden. Die Funkserie SH-12 kann sowohl unidirektional als auch bidirektional betrieben werden. Bei der bidirektionalen Kommunikation passt der Sender sein Sendeverhalten automatisch an die Qualität der Funkstrecke an. Die Sender sind ab Werk mit einer fortlaufenden Seriennummer programmiert. Das sorgt für mehr Sicherheit und macht jeden Sender zu einem eindeutig unterscheidbaren Unikat.

Eigenschaften

Steuerfunktionen: 4 Eingänge
LED zur Anzeige gesendeter Funkpakete und der Versorgungsspannung
LED zu Anzeige von zurückgemeldeten Empfängerdaten
2 einstellbare Frequenzen
Sichere und störungsarme Signalübertragung
Funksystem mit Rückmeldung
Betriebsspannung: 4,5 V – 24 V DC / 12 V AC
Stromaufnahme Senden: 8,5 mA / Standby: 0,1 mA
Sende-Frequenz: 433,62 und 434,22 MHz
Temperaturbereich: -20°C bis +65°C
Schutzart: IP54

Hinweise

Der Schaltbetrieb ist im vollen Umfang nur mit dem SHR-12 K4 kompatibel. Für andere Empfänger der Funkserie SH-12 gelten Einschränkungen.
Passende Empfänger und Module - siehe optionales Zubehör.
Die Freifeldreichweite wird nur unter optimalen Bedingungen erreicht.
Achtung: Produkte der Funkserie SH-7 sind nicht kompatibel zu Produkten der Funkserie SH-12.

Lieferumfang

• Festsender
• Batterie
• Anleitung
