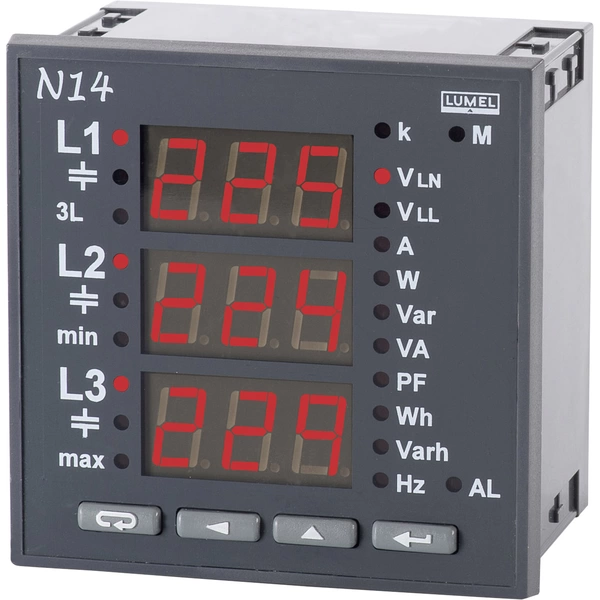

Lumel N14 22008

Überblick

Einbaumaße 96 x 96 mm
Multifunktions-Messgerät
LED-Display
RS-485 Modbus-Schnittstelle
Für Stromwandler mit 5 A Sekundärstrom

Beschreibung

Multifunktions-Messgerät. Das Gerät zeigt die Parameter von Dreiphasenwechselstrom an: Spannung, Strom,Wirkleistung, Blindleistung, Leistungsfaktor, Frequenz, Wirkenergie und Blindenergie. Die Messgrößen werden abwechselnd angezeigt oder können auf Tastendruck durchgeschaltet werden. Über die frontseitigen Tasten können die Energiewerte zurückgesetzt werden.


Das programmierbare digitale Schalttafel-Messgerät N14 ist für Messung der Parametern von symmetrisch und unsymmetrisch belasteten Dreiphasenstromnetzen mit 3 oder 4 Leitungen vorgesehen. Gemessene Größen werden gleichzeitig angezeigt und digital übertragen. Das Messgerät ermöglicht Steuerung und Optimierung von Elektrogeräten, Industriesystemen und –anlagen. Es misst den Effektivwert von Spannung und Strom, Wirk-, Schein- und Blindleistung, Leistungsfaktoren, Wirk- und Scheinenergie, Frequenz sowie 15-Minuten Mittelwirkleistung. Die Spannungs- und Stromwerte werden durch eingestellte Spannungs- und Stromübersetzungswerte der Messwandler multipliziert. Die Leistungs- und Energieanzeigen berücksichtigen die einprogrammierten Übersetzungswerte. Der Wert jeder gemessenen Messgrößen kann mittels der RS-485 Schnittstelle an ein Hauptsystem übertragen werden. Der Relaisausgang signalisiert Überschreitung einer ausgewählten
Messgröße. Der Impulsausgang ist für Verbrauchkontrolle der Dreiphasen-Wirkenergie vorgesehen.

Eigenschaften

Messgrößen: A, V, kW, kVA, kVAr, Wh, VArh, Hz, Leistungsfaktor. Schnittstelle RS-485 Modbus. 1 x Relaisausgang. 1 x Impulsausgang

Lieferumfang

• Befestigung für Schalttafelmontage
• Bedienungsanleitung.

Stichwörter

04016138998955, Lumel, N14 22008, stromanzeige, spannungsanzeige
