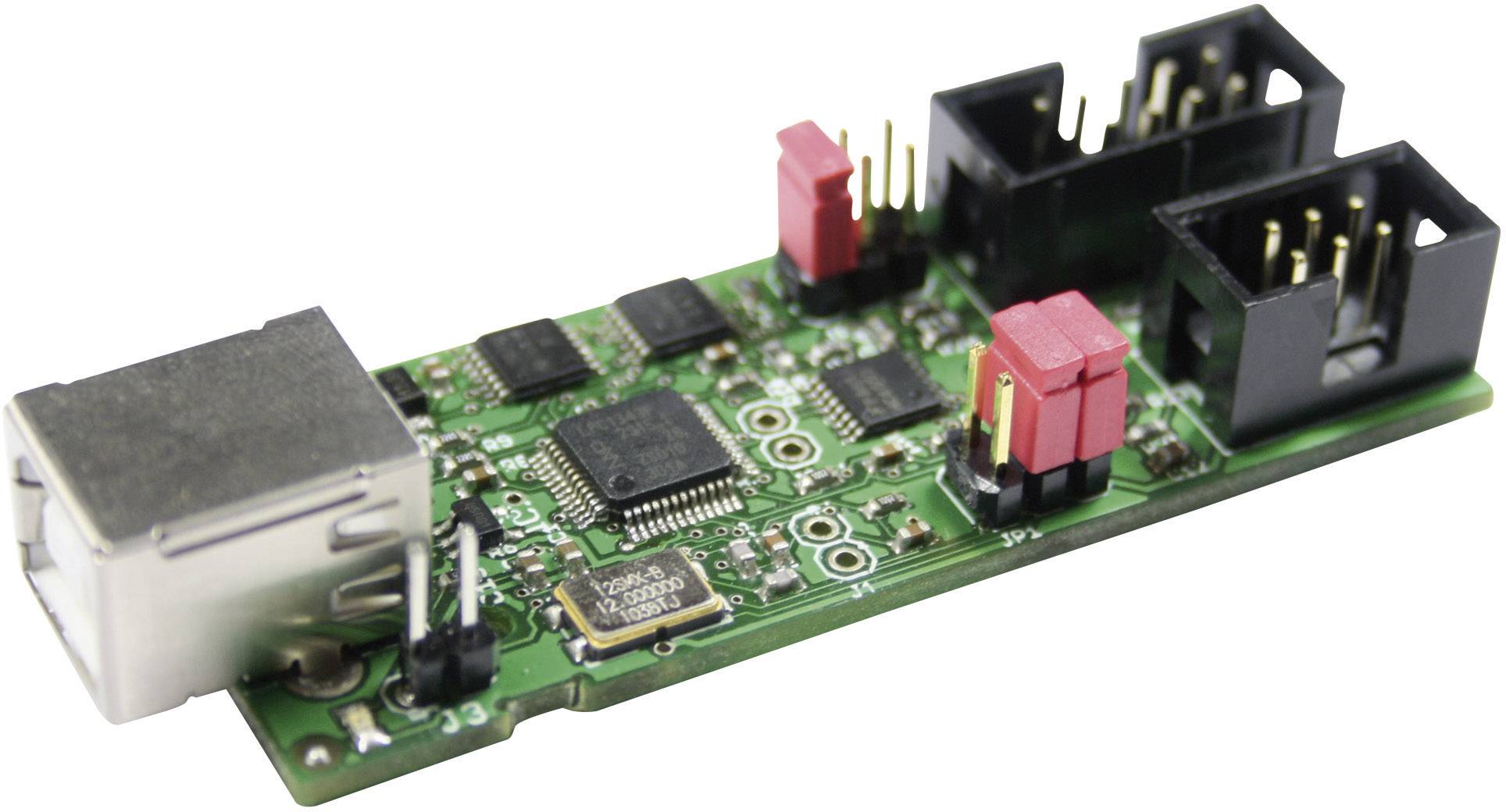

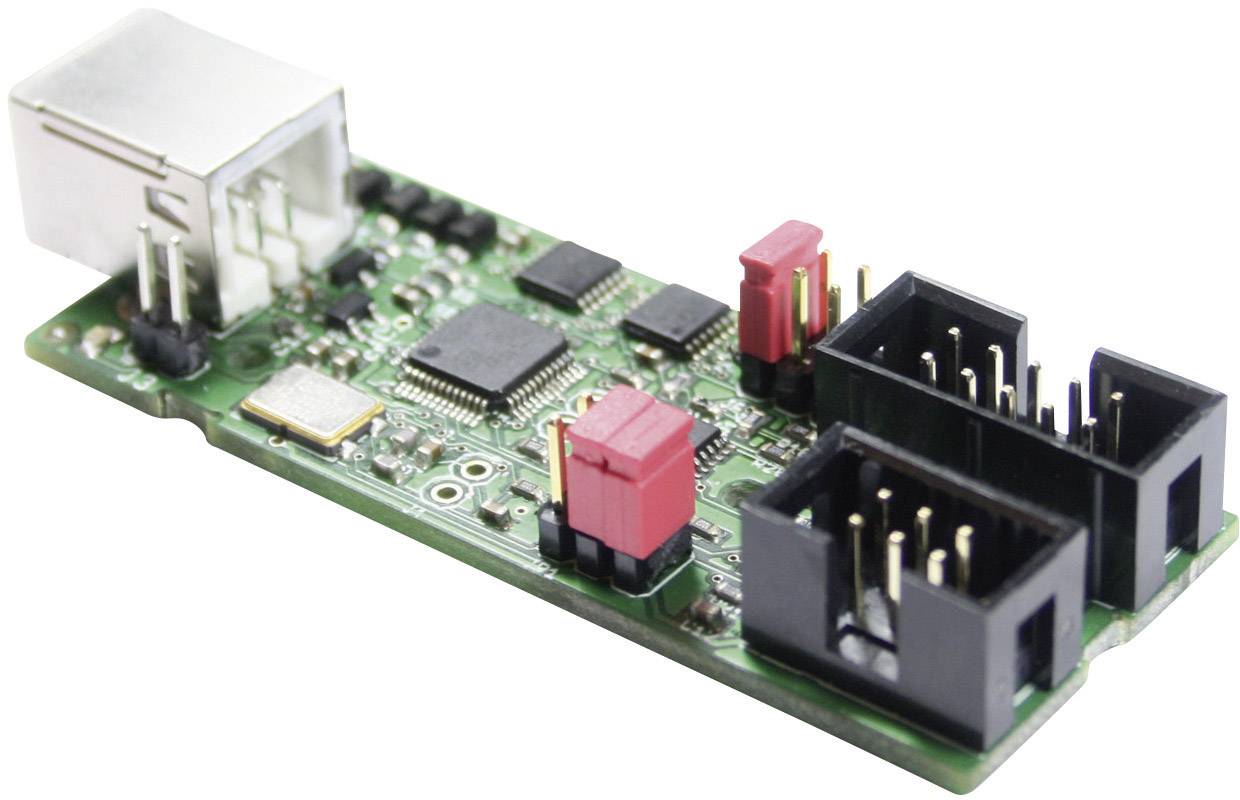

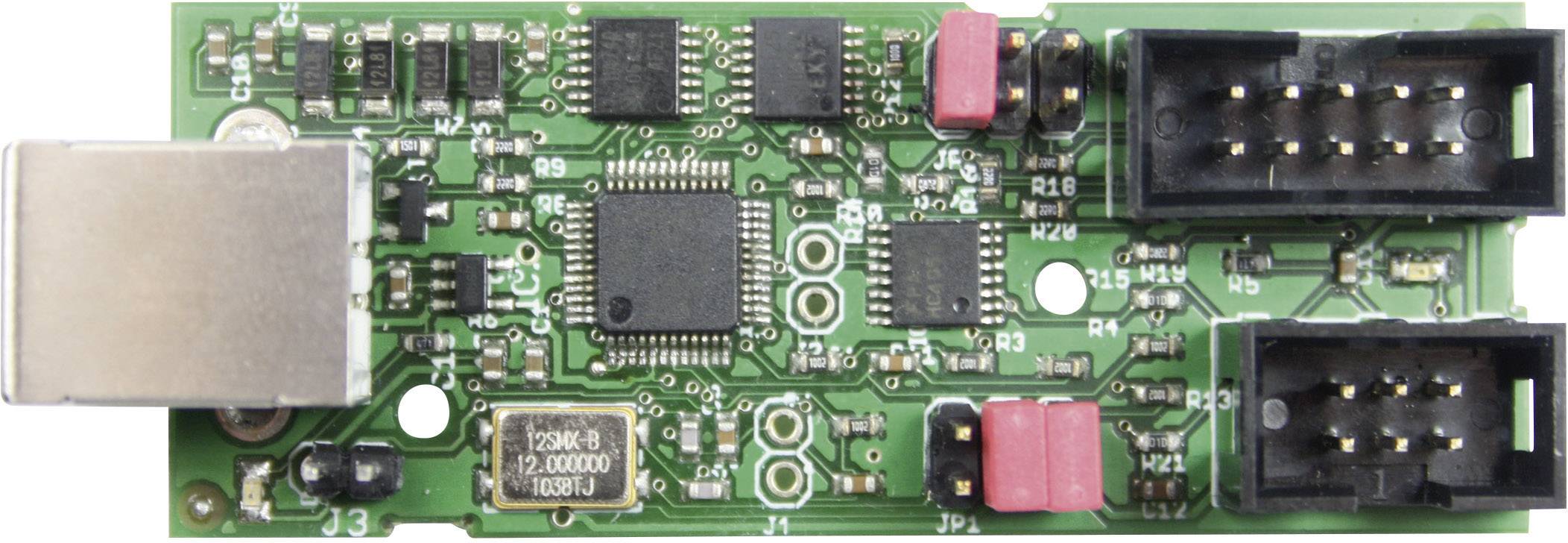

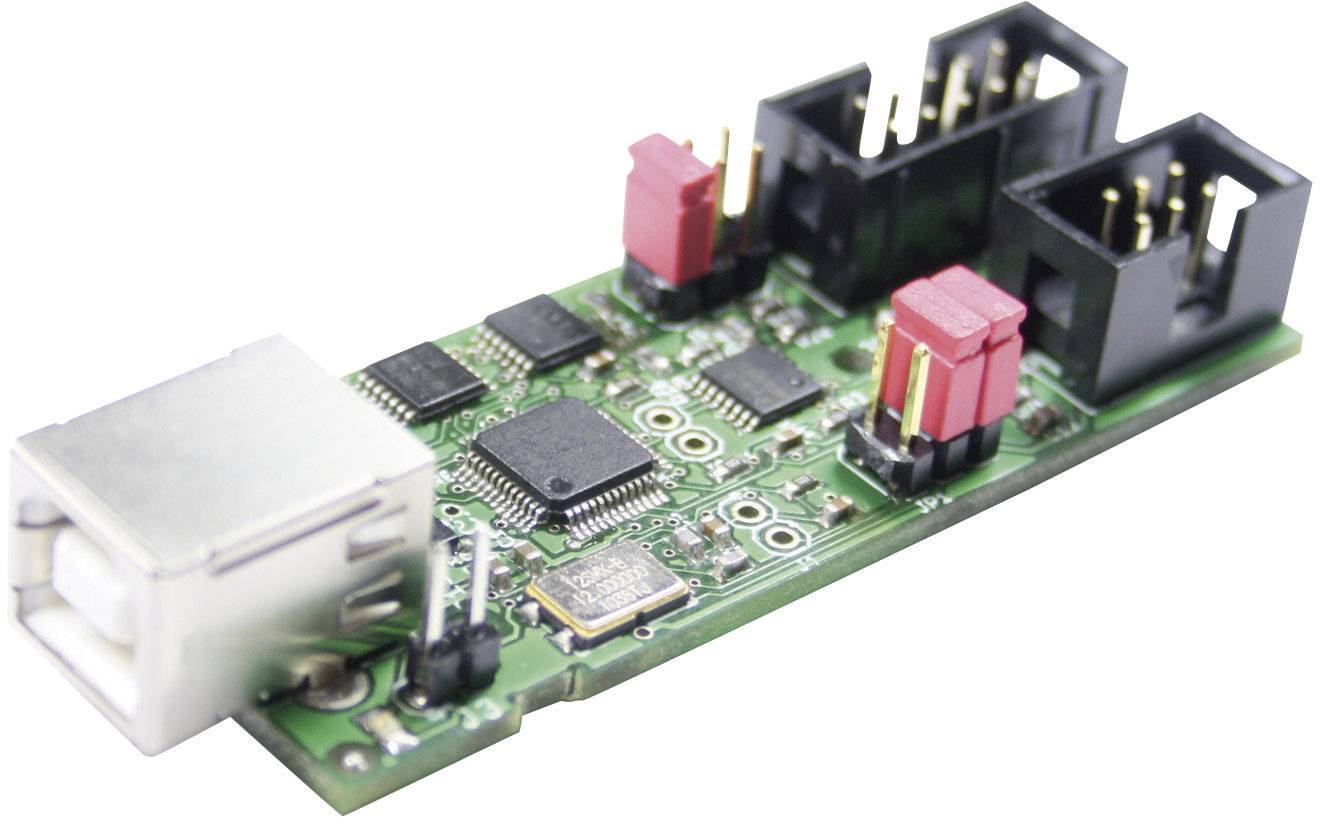

Diamex Programmieradapter AVR All-AVR 7203

Diamex Programmieradapter AVR All-AVR 7203
Diamex Programmieradapter AVR All-AVR 7203
Diamex Programmieradapter AVR All-AVR 7203
Diamex Programmieradapter AVR All-AVR 7203
Diamex Programmieradapter AVR All-AVR 7203
Diamex Programmieradapter AVR All-AVR 7203
Diamex Programmieradapter AVR All-AVR 7203
25,90 €
inkl. MwSt., zzgl. Versand
auf Lager
Lieferzeit : 1-2 Tage
Stück
25,90 €
inkl. MwSt., zzgl. Versand
auf Lager
Lieferzeit : 1-2 Tage
Stück

Kostenfreie Rücksendung 30 Tage lang möglich


digitalo
Artikel Marke Einzelpreis ab 5 Stück ab 50 Stück ab 100 Stück
Diamex Programmieradapter AVR All-AVR 7203 Diamex 25,90 € 25,85 € 25,77 € 25,64 €
Stück
inkl. MwSt., zzgl. Versand
Versandkosten:
4,90 €
Premium-Versand:
mit 2,99 € Aufschlag
Lieferung an Packstation:
möglich
Mengenrabatt:
ab 5 Stück
digitalo
Mengenrabatt
Menge Preis
ab 5 Stück 25,85 €
ab 50 Stück 25,77 €
ab 100 Stück 25,64 €
Anschluss-Garantie:
nicht möglich
digitalo
Jetzt mit Anschlussgarantie absichern!
digitalo Anschluss-Garantie
Laufzeit Preis
Deine Vorteile im Überblick:
  • Bis zu 2 Jahre Schutz durch unsere Anschluss-Garantie
  • Unkomplizierte Abwicklung
  • Keine zusätzlichen Kosten im Schadensfall
weitere Infos
Art.-Nr.: C15265
Hersteller-Nr.: 7203
EAN: 4260102349247

Produktdaten

Beschreibung

USB-Programmieradapter, zur Programmierung der populären AVR-Controller von ATMEL. Neben dem bei den meisten Controllern der AT90, ATMega und ATTiny-Reihe vorhandenen ISP-Protokoll über die SPI-Pins kann DIAMEX ALL-AVR auch die mit nur wenigen Pins ausgestatteten ATTiny 4/5/9/10 über die TPI-Schnittstelle und auch die neuen ATXMega über die PDI-Schnittstelle programmieren.

DIAMEX ALL-AVR arbeitet hervorragend mit AVR-Studio und ATMEL-Studio (alle Versionen mit aktueller Firmware) zusammen, kann aber auch mit dem Kommandozeilentool AVRDUDE (getestet mit Version 5.10) benutzt werden.

Dieses Gerät arbeitet mit einem hochmodernen 32bit CORTEX-M3 Controller, das ist ein Novum und Highlight im Bereich der low-cost-Programmer. Daraus resultiert beachtliche Rechenpower und ein breites Einsatzgebiet.
Ein Firmware-Update ist via USB einfach möglich.

DIAMEX ALL-AVR beherrscht ISP, PDI und TPI

Technische Daten:

Programmieradapter für AVR-Microcontroller der Firma ATMEL.
ISP-Programmierinterface für AT90, ATMega, ATTiny
TPI-Programmierinterface für ATTiny4,5,9,10
PDI-Programmierinterface für ATXmega
10-poliger und 6-poliger Programmieranschluss
Programmierspannung 3,3V und 5 V per Jumper auswählbar
Stromversorgung für externe Schaltung (max. 50mA) per Jumper aktivierbar
AVRISP-MkII kompatible USB-Schnittstelle
Kann direkt mit AVR-Studio 4 und 5, sowie ATMEL-Studio 6 benutzt werden
Verwendung mit AVRDUDE über Libusb-Filter möglich
12 Volt Generator on Board für TPI-Controller, bei denen der Reset-PIN deaktiviert wurde
Taktausgang für ISP-Controller, bei denen die Fuses zur Takterzeugung falsch gesetzt wurden
Leuchtdioden zur Funktionskontrolle
Bios per USB updatefähig

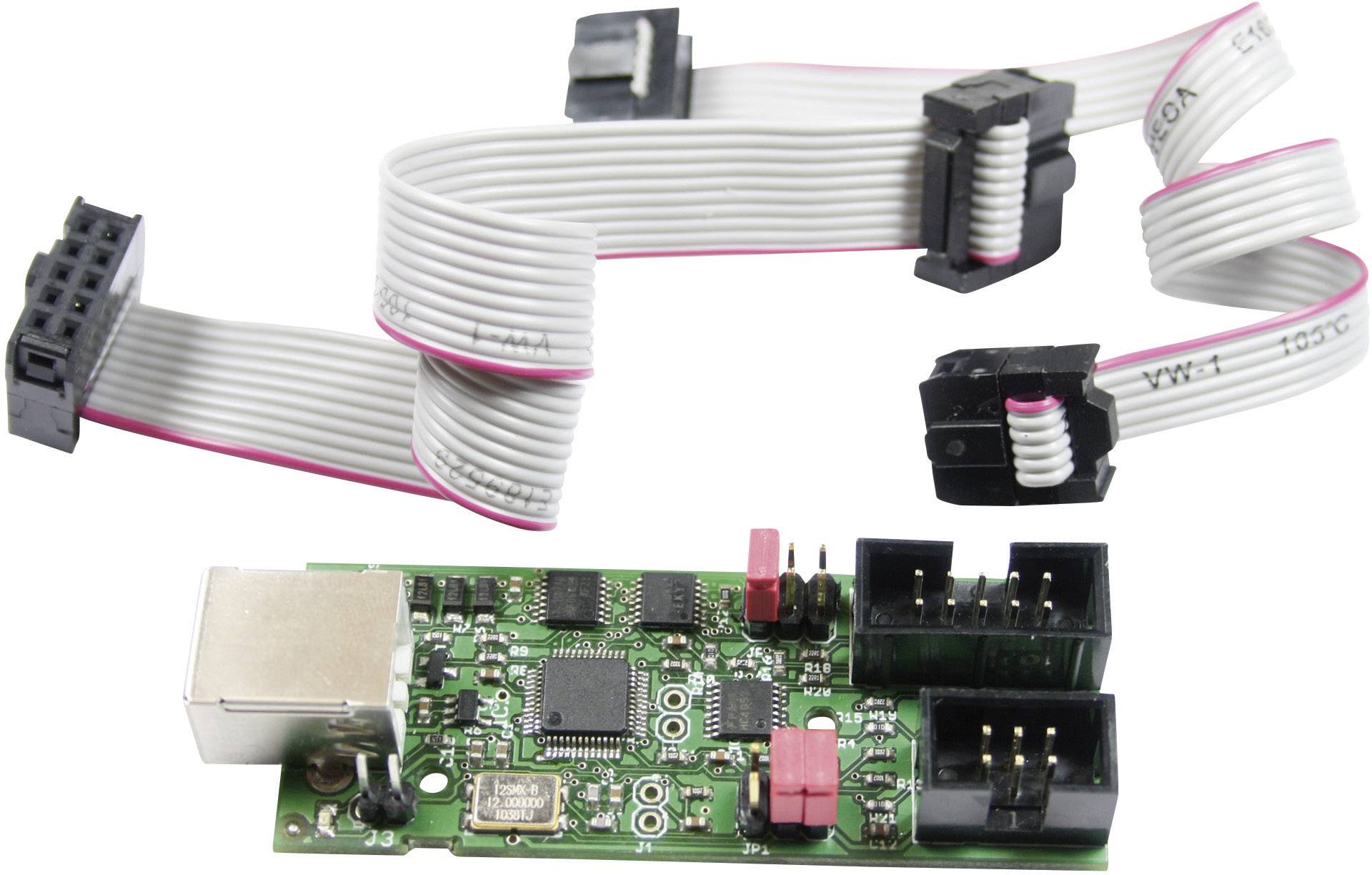

Lieferumfang:

DIAMEX ALL-AVR-Programmer
Programmierkabel 6 auf 6 (ca. 20cm)
Programmierkabel 10 auf 10 (ca. 20 cm)
Gedruckte Kurzanleitung
USB 2.0 Standardkabel
Treiber via Download XP/Vista/Win7

Unterstützung folgender Microcontroller:

Classic (ISP)
AT90S1200, AT90S2313, AT90S2333, AT90S2343, AT90S4414, AT90S4433, AT90S4434, AT90S8515, AT90S8535
ATTiny (ISP)
ATtiny12, ATtiny13, ATtiny15, ATtiny2313, ATtiny24, ATtiny25, ATtiny26, ATtiny44, ATtiny45, ATtiny84, ATtiny85, Attiny86, ATtiny261, ATtiny461, ATtiny861
ATMega (ISP)
Atmega88, ATmega103, ATmega128, ATmega1280, ATmega1281, ATmega16, ATmega161, ATmega162, ATmega163, ATmega164, ATmega168, ATmega169, ATmega2560, ATmega2561, ATmega32, ATmega324, ATmega325, ATmega3250, ATmega329x, ATmega48, ATmega64, ATmega640, ATmega644, ATmega645, ATmega6450, ATmega649x, ATmega8, ATmega8515, ATmega8535
Weitere (ISP)
AT90CAN128, AT90PWM2, AT90PWM2B, AT90PWM3, AT90PWM3B, AT90USB162, AT90USB646, AT90USB647, AT90USB1286, AT90USB1287
XMEGA (PDI)
ATXmega16A4, ATXmega16D4, ATXmega32A4, ATXmega32D4,ATXmega64A1, ATXmega64A3, ATXmega64D3, ATXmega128A1, ATXmega128A3, ATXmega128D3, ATXmega192A1, ATXmega192A3, ATXmega256A3, ATXmega256D3
ATTiny (TPI)
ATTiny4, ATTin5, ATTiny9, ATTiny10

Sowie alle weiteren hier nicht aufgeführten AVR-Controller, die die ISP-, TPI oder PDI-Programmierschnittstelle unterstützen.

Information zur Integration in Entwicklungsumgebungen:
Wählen Sie in Ihrem Entwicklungssystem als Programmieradapter AVRISPv2 bzw. AVRISP2 aus. Passende Treiber sollten sich bereits auf Ihrem PC befinden. Falls nicht, installieren Sie zusätzlich AVR- oder ATMEL-Studio mit den passenden USB-Treibern.
