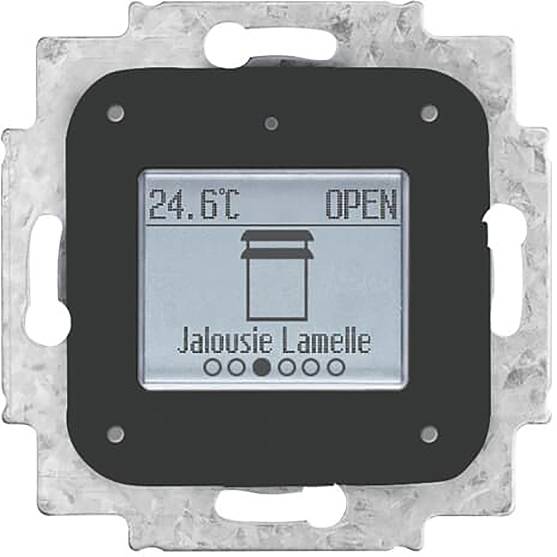

Abbildung ähnlich
Beschreibung
Bedienelement mit maximal 6 Bedienfunktionen und einer RTR-Nebenstelle (Slave).
Primärfunktion zum Aufruf der Hauptfunktion.
Statusleiste zur Darstellung/Anzeige von Bedien- oder RTR-Funktion.
Bedienung erfolgt über Zentralscheibe 6108/61-xxx.
Mit integriertem Temperaturfühler.
Mit Temperaturanzeige IST-Wert.
Mit Temperaturanzeige SOLL-Wert.
Universaleingang mit:
- max 5 Binäreingängen
- 4 Binäreingänge und 1 Analogeingang zur Ansteuerung von Sensoren mit externer Spannungsversorgung 1-10V/0-10V
- 2 Binäreingänge und 1 Analogeingang zur Ansteuerung von Sensoren mit externer Spannungsversorgung 1-10V/0-10V und einen externen Temperaturfühler PT1000 / 6226T / DP4-T-1.
Der Busanschluss erfolgt über die beiliegende Busklemme.
Ab ETS4: Inbetriebnahme über native ETS-Applikation.
Designlinie: Plattform 63, Busch-Duro 2000® SI, Reflex SI, Busch-balance® SI, future® linear, Busch-axcent®, solo®, pur edelstahl, carat®, Busch-dynasty®, alpha
Designlinie Variante: Busch-Duro 2000® SI, Busch-Duro 2000® SI Linear, Reflex SI, Reflex SI Linear, future®, future® linear, Busch-axcent®, Busch-axcent® pur, alpha nea®, alpha exclusive®
Produktreihe: KNX
