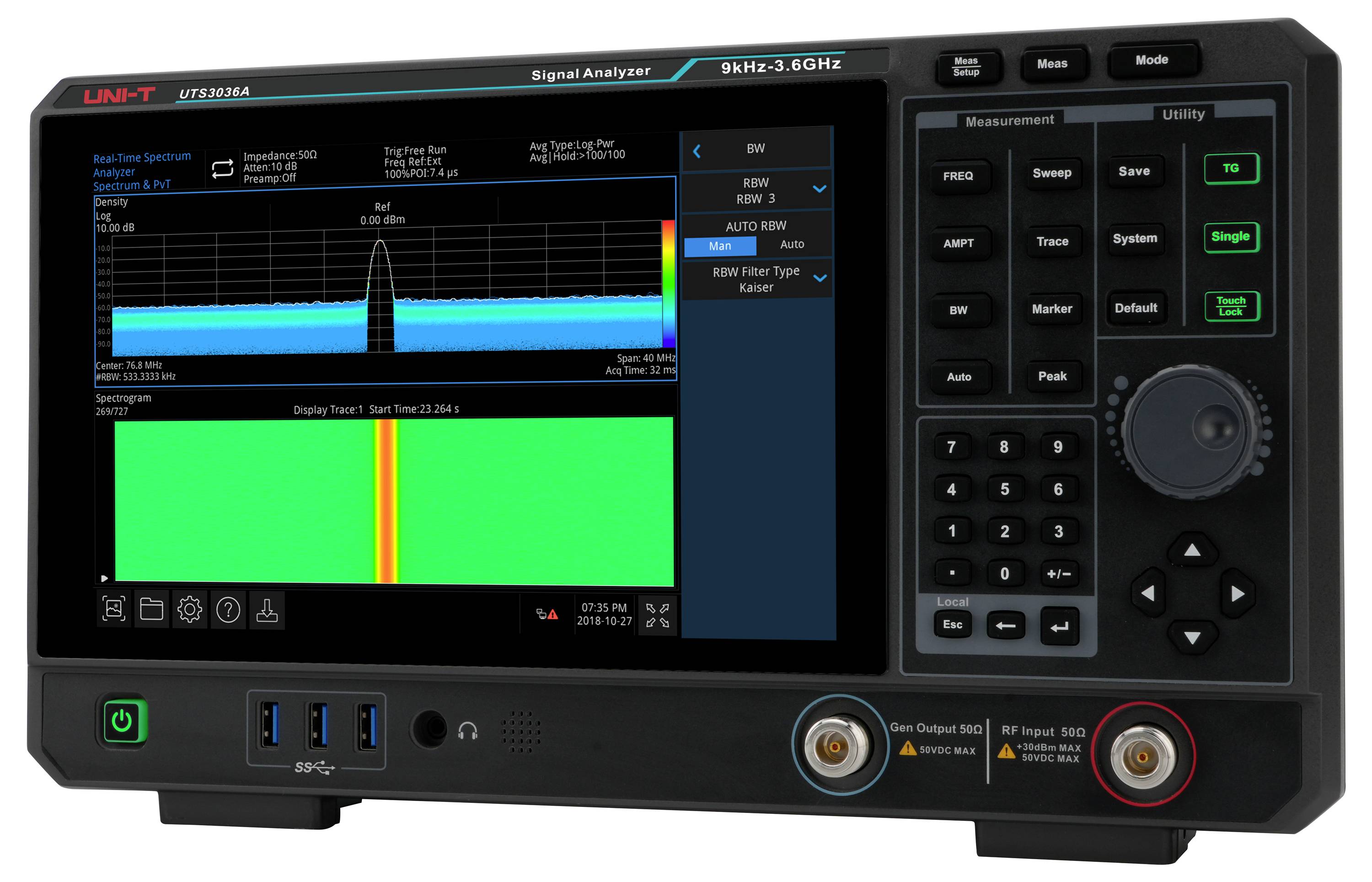

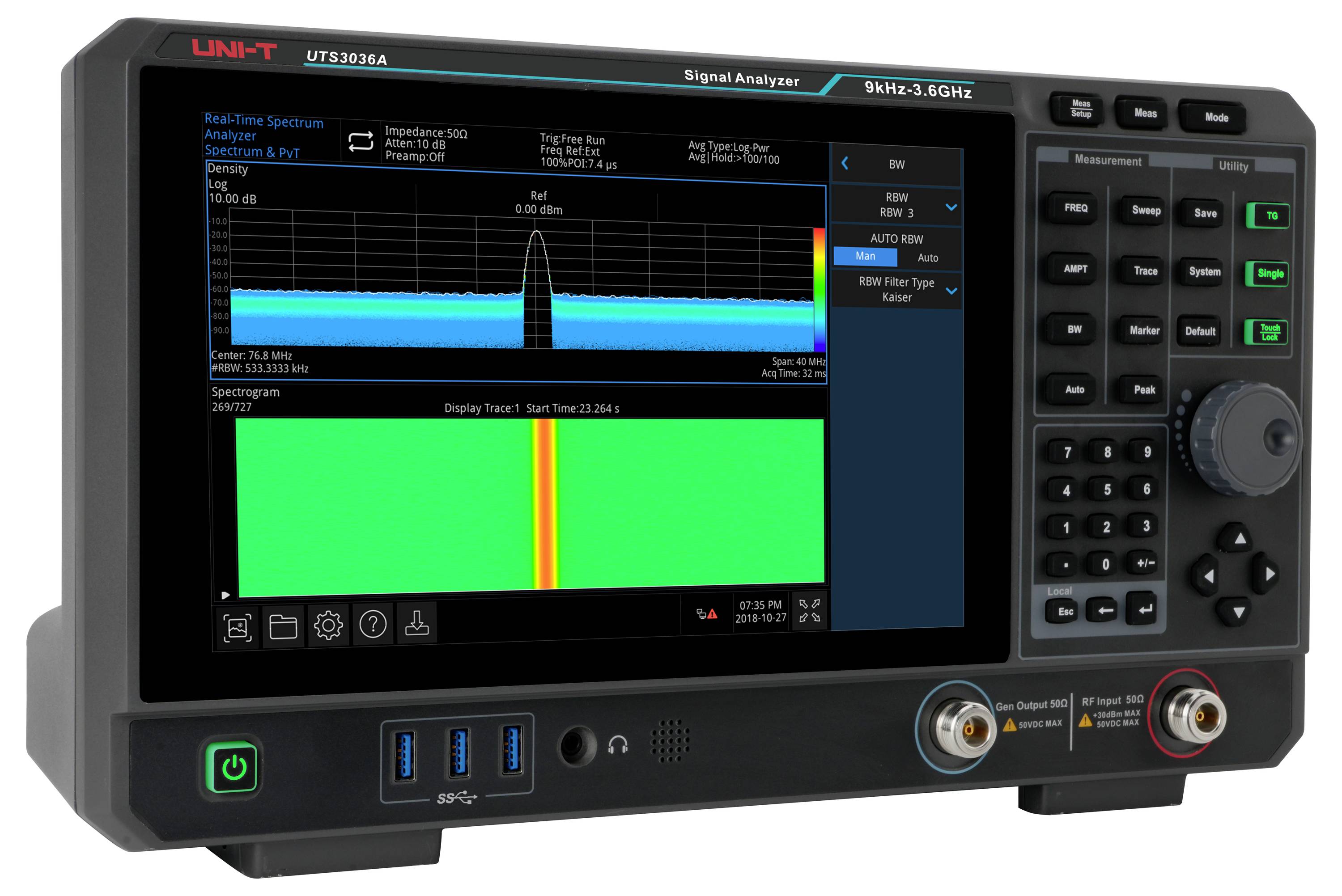

Uni-T UTS3036A Spektrum-Analysator 3.6GHz 14 Bit

Überblick

Frequenzbereich: 9 kHz – 3,6 GHz
RBW: 1 Hz – 10 MHz
Phasenrauschen: –100 dBc/Hz @10 kHz
DANL (Durchschnittliches Rauschniveau): –165 dBm
Tracking-Generator: Standard
Display: 10,1-Zoll TFT-LCD (Touchscreen)
Analysebandbreite: 40 MHz (optional)

Beschreibung

Der UTS3036A ist ein vielseitiger Signalanalysator für Forschung & Entwicklung, Produktion und Bildung mit einem Frequenzbereich von 9 kHz bis 3,6 GHz. Er unterstützt Echtzeit-Spektrumanalyse, Vektor-Netzwerkanalyse (VNA), Vektor-Signalanalyse (VSA) und EMI-Analyse und eignet sich ideal für automatische Steuerungssysteme und verschiedene Testanforderungen.

Eigenschaften

Frequenzbereich: 9 kHz bis 3,6 GHz
Angezeigter durchschnittlicher Rauschpegel (DANL): -165 dBm/Hz (typisch)
Phasenrauschen: weniger als -100 dBc/Hz (Offset 10 kHz, typisch)
Amplitudengenauigkeit: weniger als 0,7 dB
Abtastpunkte: bis zu 40.001
Minimale Auflösungsbandbreite (RBW): 1 Hz
Tracking Generator (TG): Standard
Vektornetzwerkanalyse (VNA): Standard
Echtzeitspektrumanalysemodus (RTSA): mit Wahrscheinlichkeitsdichte- und Spektrumanzeige, Standardbandbreite 10 MHz
Optionale Echtzeitbandbreite (RTSA): bis 40 MHz
Verschiedene Trigger-Modi und Trigger-Vorlagen verfügbar
Ein-Knopf-Messfunktionen (optional)
EMI-Analysefunktion (optional)
Analoge Demodulationsanalyse (optional)
Vektor-Signalanalyse (optional)
10,1-Zoll Multi-Touch-HD-Bildschirm (1280 × 800)
Unterstützt SCPI-Befehle (Standard Commands for Programmable Instruments)

Hinweise

Optionen für die UTS3000A-Serie:
UTS3000A-EMI – EMI-Messoption für die UTS3000A-Serie
UTS3000A-AMK – Erweiterte Messfunktionen für die UTS3000A-Serie
UTS3000A-AMA – Analoge Demodulationsmessung für die UTS3000A-Serie
UTS3000A-B40 – RTSA 40 MHz-Analyseoption für die UTS3000A-Serie
UTS3000A-I/Q – I/Q Analyseoption für die UTS3000A-Serie
UTS3000A-VSA – Digitale Demodulationsanalyseoption für die UTS3000A-Serie
Weitere Modelle der UTS3000A-Serie:
UTS3084A – 9 kHz – 8,4 GHz, 1 Hz – 10 MHz Auflösungsbandbreite, -165 dBm Empfindlichkeit, 10,1-Zoll-Touchscreen, mit Tracking-Generator
UTS3060A – 9 kHz – 6,0 GHz, 1 Hz – 10 MHz Auflösungsbandbreite, -165 dBm Empfindlichkeit, 10,1-Zoll-Touchscreen, mit Tracking-Generator

Lieferumfang

• 1x UTS3036A (Signalanalysator, 9 kHz–3,6 GHz)
• 1x Netzkabel
• 1x USB 2.0 Druckerkabel, 1,5 m, USB A-B
• 1x Antibeschlagmittel, 3 g
• 1x Kalibrierzertifikat
• 1x Sicherheitshinweise (mehrsprachig)
• 1x Schnellstartanleitung (Englisch)

Stichwörter

Uni-T, 181200100042X, UTS3036A, spektrum analyser, spectrum analyzer, spektrum-Analysator
