Uni-T Leistungsmessgerät 182700300006X UTE310H

Überblick

Spannung: 0,75 mV – 1000 V
Strom: 5 mA – 50 A
Frequenzbereich: DC, 0,1 Hz – 300 kHz
Genauigkeit: ±(0,1 % rdg. + 0,05 % v.E.)
Messmodi: DC, TRMS, MN
Schnittstellen: RS-232, LAN, USB
Gehäusegröße: ½ 2U
Display: 4,3" TFT-LCD

Beschreibung

Mit der Einführung immer strengerer Energieeffizienzstandards rücken energieoptimierte Geräte zunehmend in den Fokus von Forschung und Entwicklung – sowohl im Bereich der weißen Haushaltsgeräte als auch bei industriellen Anwendungen wie Klimaanlagen. Dabei stehen eine präzise Leistungsbewertung, die Erfassung von extrem niedrigen Standby-Verbräuchen und eine zuverlässige Messgenauigkeit im Mittelpunkt der Anforderungen an moderne Leistungsmessgeräte.
Die digitale Leistungsmesser-Serie UTE300 von UNI-T wurde speziell für diese Anforderungen entwickelt. Die Serie umfasst vier Modelle – UTE310, UTE310G, UTE310H und UTE310HG – und bietet hohe Messgenauigkeit sowie breite Messbereiche. Während UTE310 und UTE310G Ströme von 25 µA bis 20 A erfassen, decken UTE310H und UTE310HG einen erweiterten Bereich von 5 mA bis 50 A ab und eignen sich damit ideal für vielfältige Messaufgaben in Entwicklung, Qualitätssicherung und Produktion.

Eigenschaften

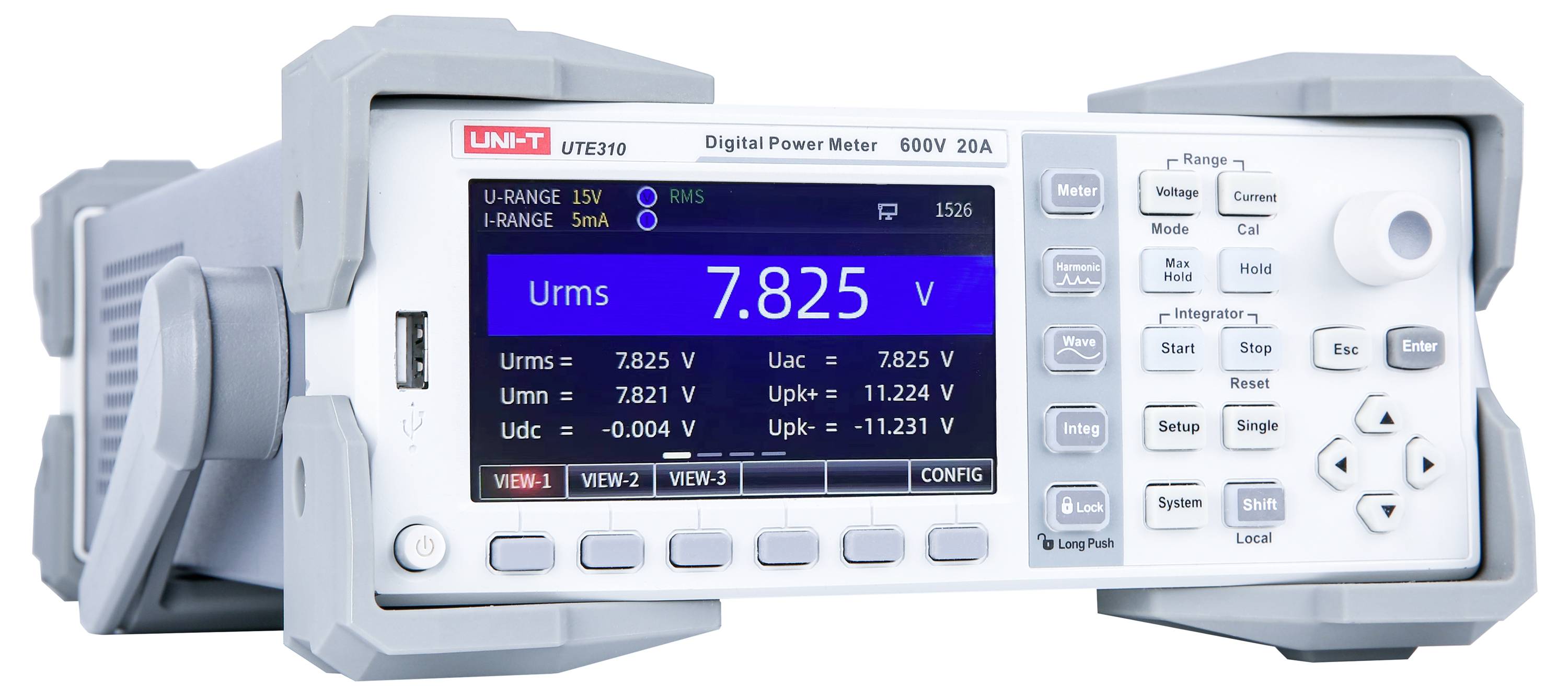

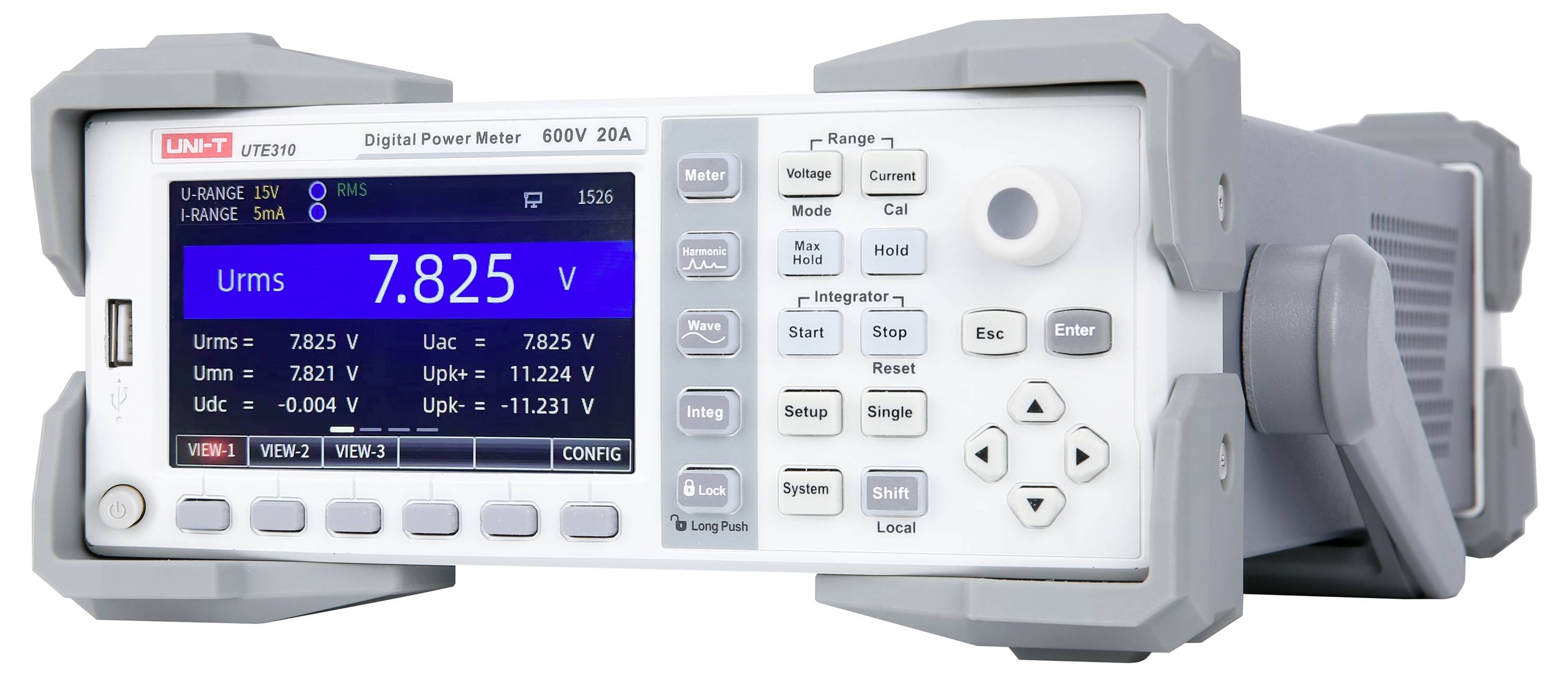

Intuitives Display: 4,3-Zoll-Farb-LCD für klare und übersichtliche Messwertanzeige.
Oszillographiefunktion: Darstellung von Signalverläufen, einschließlich Scheitelwerten und Wellenformen.
Grundlegende Leistungsparameter: Messung von Spannung, Strom, Leistungsfaktor sowie AC- und DC-Signalen.
Harmonische Analyse: Analyse von Spannung, Strom und Leistungsfaktor einschließlich harmonischer Komponenten.
Mathematische Funktionen: Addition, Subtraktion, Multiplikation und Division der gemessenen Parameter.
Strom- und Energieintegration: Integration von q, q+, q-, WP, WP+, WP- im kontinuierlichen oder normalen Modus.

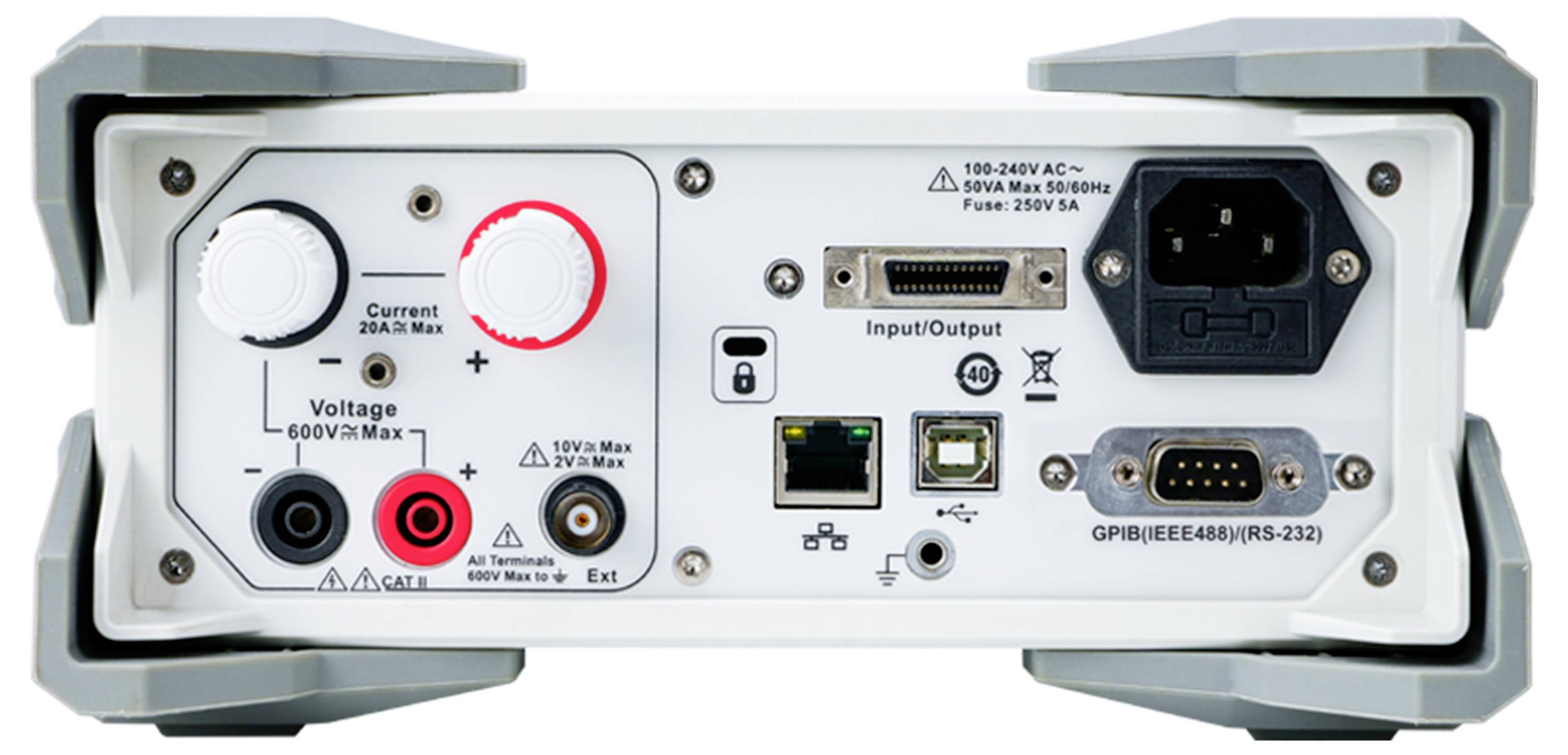

Vielfältige Schnittstellen: Fernsteuerung über USB, RS-232/GPIB und LAN möglich.
Automatischer Messbereich: Automatische Bereichswahl innerhalb eines festgelegten Bereichs.
Externer Speicherzugriff: Daten und Konfigurationsparameter lassen sich speichern, exportieren und importieren.
Integrierter Digitalfilter: Netzfrequenz- und Bandfilter zur Unterdrückung unerwünschter Störungen und Oberschwingungen.
PC-Analyse-Software: Software zur Fernsteuerung, Datenanalyse und Speicherung von Messwerten, Wellenformen und Oberschwingungen.
Maximalwertspeicherung: Speicherung von RMS/Spitze bei Spannung, Strom, Wirkleistung, Blindleistung und Scheinleistung.
Hohe Abtastrate: 1 MHz Samplingfrequenz für hochauflösende Erfassung.
Breite Bandbreite: DC, 0,1 Hz bis 300 kHz für vielseitige Anwendungen.
Niedrigstrommessung ab 25 μA: UTE310 und UTE310G ermöglichen präzise Standby-Strommessung bei Haushaltsgeräten.
Weitbereichs-Stromsensoreingang: 50 mV bis 10 V – kompatibel mit verschiedenen Stromsensoren, ideal für intermittierende Lasten.
Breiter Strommessbereich:
 – UTE310 & UTE310G: 5 mA bis 20 A
 – UTE310H & UTE310HG: 1 A bis 50 A
Flexible Datenaktualisierungsrate: Einstellbar ab 0,1 s bis 20 s oder automatisch – passend für verschiedene Signalfrequenzen.

Lieferumfang

• 1x UTE310H (AC/DC 1000V/50A Leistungs-Messgerät)
• 1x Netzkabel
• 1x Bananenstecker-Prüfleitung, rot und schwarz
• 1x 36A-Krokodilklemmen-Prüfleitung, rot und schwarz
• 2x Y-Typ-Anschlussklemme, rot und schwarz
• 1x Schutzkappe
• 2x M3-Schraube
• 1x Antibeschlagmittel, 3 g
• 1x Kalibrierzertifikat
• 1x Sicherheitshinweise (mehrsprachig)
• 1x Schnellstartanleitung (Englisch)
