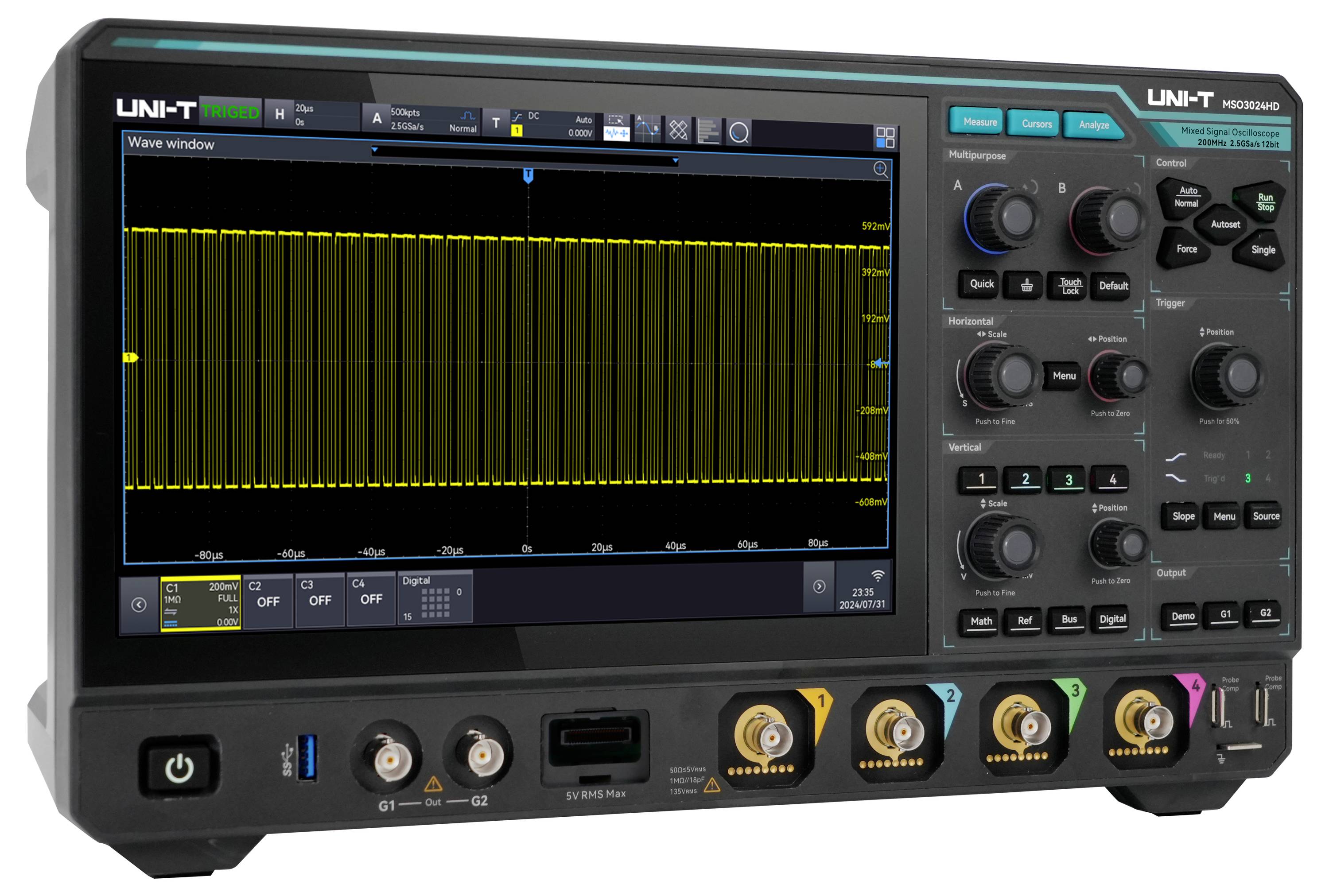

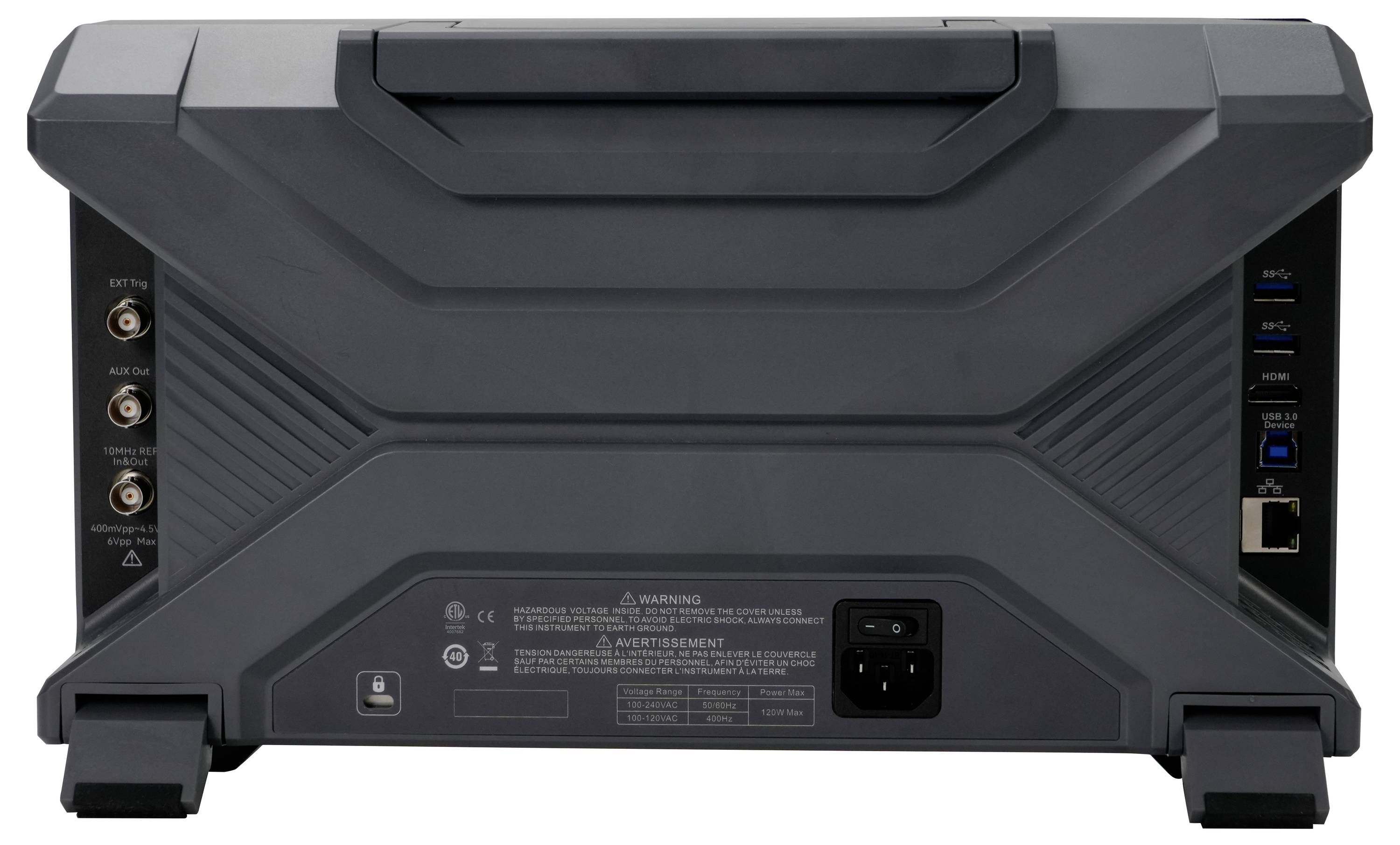

Uni-T MSO3024HD Digital-Oszilloskop 200MHz 2.5 GSa/s 500 Mpts 12 Bit 1St.

Überblick

Bandbreite: 200 MHz
Analoge Kanäle: 4
Digitale Kanäle: 16
Vertikale Auflösung: 12 Bit
Echtzeit-Abtastrate: 2,5 GSa/s
Maximale Speichertiefe: 500 Mpts
Waveform-Erfassungsrate: 500.000 wfms/s (Sequenzmodus: bis zu 1.500.000 wfms/s)

Beschreibung

Das MSO3024HD ist ein leistungsstarkes Hochauflösungs-Oszilloskop mit bis zu 200 MHz Bandbreite, 2,5 GSa/s Abtastrate, 4 analogen und 16 digitalen Kanälen sowie einer Speichertiefe von bis zu 500 Mpts. Dank der exklusiven UltraPhosphor 3.0-Technologie erreicht es eine Waveform-Erfassungsrate von bis zu 1.500.000 wfms/s mit 256 Graustufen. Es bietet ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und niedrigem Jitter sowie zahlreiche Analysefunktionen wie Spektrumanalyse, Leistungsanalyse, ERES, Histogramm, Maskentest, Waveform-Aufzeichnung, Protokollanalyse und mehr. Der 10,1-Zoll kapazitive Touchscreen mit Multi-Gestensteuerung in Kombination mit praktischen Schnellwahltasten sorgt für eine besonders intuitive Bedienung und ein optimiertes Nutzererlebnis.

Eigenschaften

16-Bit-Hochauflösung: Kombiniert 12-Bit-ADC mit 4-Bit-ERES-Technologie für eine effektive 16-Bit-Auflösung, wodurch feine Signalstrukturen präzise dargestellt und Störungen effektiv unterdrückt werden.
Ultra Phosphor 3.0: Ermöglicht eine Wellenform-Erfassungsrate von bis zu 1.500.000 wfms/s im Sequenzmodus mit einer minimalen Totzeit von weniger als 1 μs, ideal zum Erfassen sporadischer Signalanomalien.
Neun-in-Eins-Funktionalität: Integriert Oszilloskop, Logikanalysator, Funktions-/Arbiträr-Wellenformgenerator, Spektrumanalysator, Protokollanalysator, Leistungsanalysator, Bode-Plot-Analysator, hochpräzisen Frequenzzähler und digitales Voltmeter in einem Gerät.
Umfangreiche Protokollanalyse: Unterstützt 12 gängige Protokolle, darunter UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, I²S, MIL-STD-1553, ARINC 429 und Manchester, mit schneller Dekodierung von 200 M Daten in weniger als 1 Sekunde.
Leistungsanalysefunktionen: Bietet umfassende Funktionen wie PSRR-Analyse, Closed-Loop-Kontrollantwortanalyse, Stromqualitätsbewertung, Stromharmonische und Einschaltstromanalyse zur Bewertung und Optimierung der Systemstabilität und Energieeffizienz.
Hardwarebeschleunigter Maskentest: Erfüllt den 6σ-Standard mit einer Testdauer von unter 1 Sekunde, wodurch die Signalqualität effizient validiert werden kann.

Hinweise

Digitales Oszilloskop: Standard
Spektrumanalysator: Standard
Digitales Voltmeter: Standard
Hochpräziser Frequenzzähler: Standard
Protokollanalysator: Standard – RS232/422/485/UART, I²C, SPI
Protokollanalysator: Optional – MSO3000HD-CAN, MSO3000HD-CANFD, MSO3000HD-LIN, MSO3000HD-FLEX, MSO3000HD-SENT, MSO3000HD-AUDIO, MSO3000HD-MIL1553, MSO3000HD-ARINC429, MSO3000HD-MANCH
Logikanalysator: Optional – 16-Kanal (Hardware standard), nutzbar mit UT-M15 Logikanalysator-Tastkopf (Optional)
Funktions-/Arbiträrgenerator inkl. Bode-Plot-Analyse: Optional – MSO3000HD-AWG
Leistungsanalyse: Optional – MSO3000HD-PWR
Bandbreiten-Upgrade: Optional – MSO3000HD-BW3M5T5M
Bandbreiten-Upgrade: Optional – MSO3000HD-BW2MT3M5
Bandbreiten-Upgrade: Optional – MSO3000HD-BW2MT5M

Lieferumfang

• 1x MSO3024HD (4CH, 200 MHz, 12 bit High Definition Oszilloskop)
• 1x Netzkabel
• 1x USB 3.0 Datenkabel, 1 m, USB A–B
• 2x Passiver Tastkopf UT-P06
• 1x BNC-BNC Durchgangskabel
• 1x BNC-Kabel mit Krokodilklemmen (rot/schwarz)
• 1x Antibeschlagmittel, 3 g
• 1x Kalibrierzertifikat
• 1x Sicherheitshinweise (mehrsprachig)
• 1x Schnellstartanleitung (Englisch)

Stichwörter

Uni-T, 181100300079X, MSO3024HD, oszilloskop, oszi, dso

Sonstige Hinweise

HDMI® ist eine eingetragene Marke der HDMI Licensing L.L.C.
