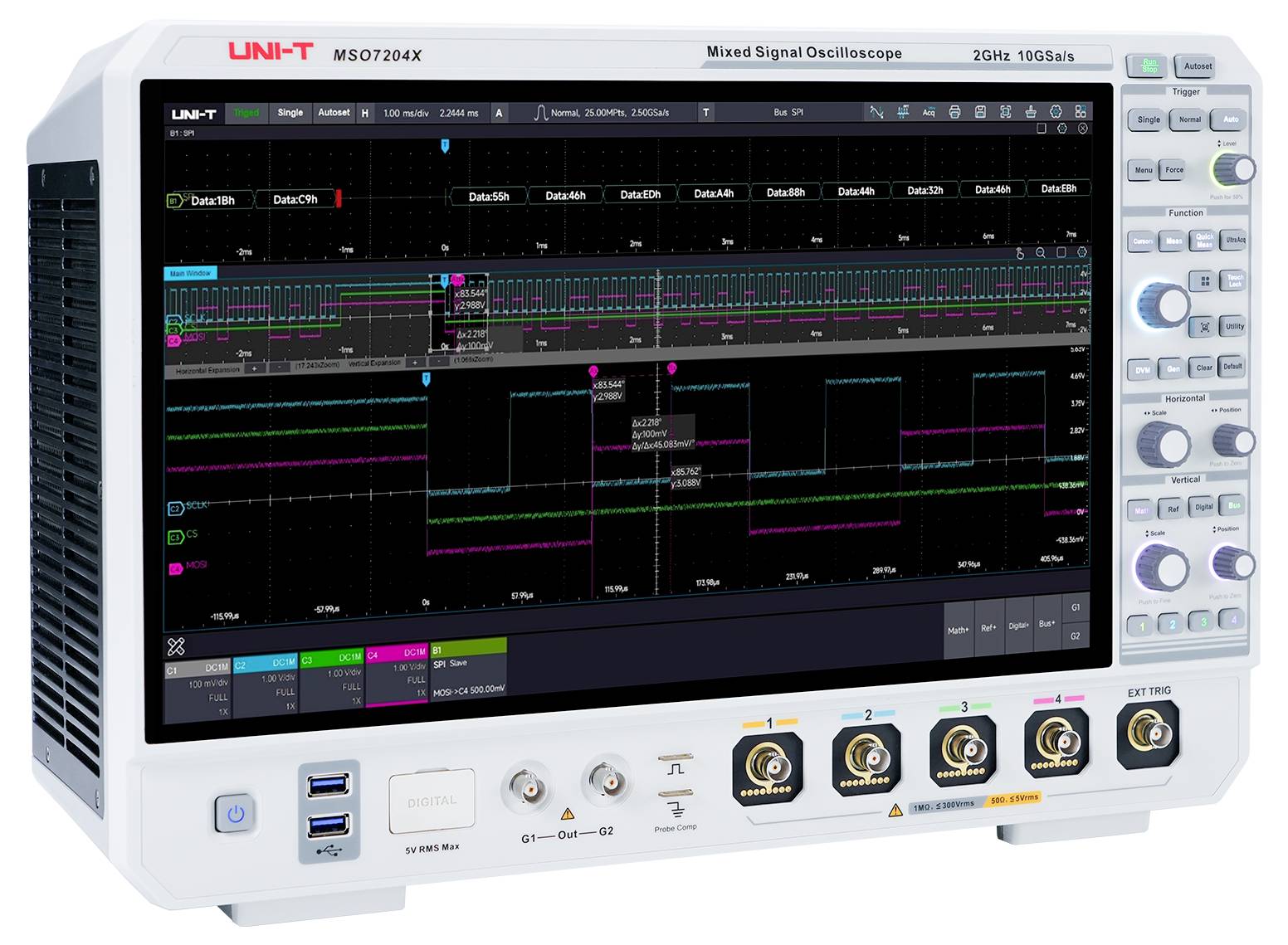

Uni-T MSO7204X Digital-Oszilloskop 1GHz 10 GSa/s 1 Gpts 8 Bit 1St.

Überblick

Bandbreite: 2 GHz
Analoge Kanäle: 4
Digitale Kanäle: 16
Echtzeit-Abtastrate: 10 GSa/s
Maximale Speichertiefe: 1 Gpts (Einzelkanal), 250 Mpts (alle Kanäle)
Waveform-Erfassungsrate: 600.000 wfms/s (UltraAcq-Modus), 2.000.000 wfms/s (Sequenzmodus)
Display: 15,6-Zoll hochauflösender kapazitiver Touchscreen mit Gestensteuerung
Betriebssystem: Windows 10 64-Bit

Beschreibung

Die MSO7204X ist das neueste Mixed-Signal-Oszilloskop von UNI-T. Mit einer Bandbreite von bis zu 2 GHz und einer Abtastrate von 10 GSa/s bietet es herausragende Vorteile bei der Analyse hochfrequenter Signale. Dank der einzigartigen UltraAcq®-Technologie erreicht es eine Waveform-Erfassungsrate von bis zu 800.000 wfms/s – im Sequenzmodus sogar bis zu 2.000.000 wfms/s. In Kombination mit einer extrem tiefen Speichertiefe von 1 Gpts verbessert sich die Fähigkeit zur Erfassung seltener Signalanomalien sowie zur detaillierten Wellenformanalyse erheblich.

Das MSO7000X unterstützt zahlreiche Trigger- und Protokolldekodierungen und bietet fortschrittliche Analysefunktionen wie Sequenzmodus, Histogramm, Leistungsanalyse, Jitteranalyse, Augendiagramm und Template-Messung. Insgesamt stehen 58 automatische Messparameter zur Verfügung, um vielfältige Anforderungen von Ingenieuren zu erfüllen.

Ausgestattet mit dem Betriebssystem Windows 10 64-Bit stellt das Gerät eine stabile und erweiterbare Systemplattform zur Verfügung. Das 15,6-Zoll große kapazitive HD-Touchdisplay unterstützt Mehrfenster-Split-Screen-Anzeige und Multi-Touch-Gestensteuerung. Damit eignet sich das Oszilloskop ideal für Anwendungen in Kommunikation, Luft- und Raumfahrt, Bildung und vielen weiteren Bereichen.

Eigenschaften

UltraAcq®-Technologie mit bis zu 2.000.000 wfms/s Waveform-Erfassungsrate
Flexibles Multi-Fenster-Layout (frei kombinierbar, skalierbar, Vollbild/Split, schwebend/angedockt)
Ultra Phosphor® 3.0 zur klaren Darstellung flüchtiger Signale
Integriertes Windows 10 64-Bit Betriebssystem
MATLAB-Einbettung mit direkter Ergebnisanzeige im Oszilloskop
Umfassende Leistungsanalyse (Netzqualität, Oberschwingungen, Schaltverluste, SOA, Ripple, Regelkreis)
Jitter-Analyse & Augendiagramm (TIE, TJ, RJ, DJ, PJ, DDJ, DCD)
Serielle Protokollanalyse für bis zu 11 Protokolle
Integrierter WebServer (SCPI, Fernsteuerung, Datenexport, mobiles Webinterface, Online-Handbuch)

Hinweise

Spektrumanalysator: Standard
Digitales Voltmeter: Standard
Frequenzzähler: Standard
Funktions-/Arbiträrsignalgenerator: Optional – MSO7000X-AWG
Logikanalysator: Optional – MSO7000X-LA
Protokollanalysator (Standard): RS232/422/485/UART, I2C, SPI, CAN, LIN
Protokollanalysator (Optional): MSO7000X-CANFD, MSO7000X-FLEX, MSO7000X-SENT, MSO7000X-AUDIO, MSO7000X-AERO
Jitter Analysis and Eye Diagram: Optional – MSO7000X-JITTER
Leistungsanalyse: Optional – MSO7000X-PWR
• Masken- und Grenzwerttests: Standard
• Upgrade-Paket: Optional – MSO7000X-BND
• Bandbreiten-Upgrade: Optional – MSO7000X-BW-10T20

Lieferumfang

• 1x MSO7204X (4CH, 2 GHz Digitaloszilloskop)
• 1x Netzkabel
• 1x USB 3.0 Datenkabel, 1 m, USB A–B
• 2x Passiver Tastkopf UT-P07
• 2x BNC-BNC Durchgangskabel
• 1x Frontabdeckung (Schutzabdeckung für Frontpanel)
• 1x Antibeschlagmittel, 3 g
• 1x Kalibrierzertifikat
• 1x Sicherheitshinweise (mehrsprachig)
• 1x Kurzanleitung (Englisch)
