Beschreibung

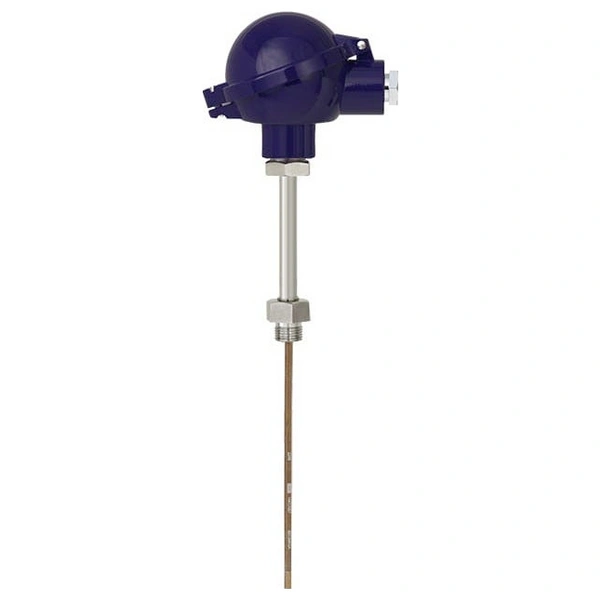

TR10-B Widerstandsthermometer zum Einbau in ein Schutzrohr
Technische Daten nach Datenblatt: TE 60.02
Explosionsschutz / elektrische Zulassung: ATEX
Zündschutzart: Ex i
Zone 1 Gas [ II 2G Ex ia IIC T1…T6 Gb ]
1xPt100, 4-Leiter
Klasse A, EN 60751
Temperaturbereich der gewählten Klasse: -30...+300°C
Anschlussgehäuse: BSZ, Aluminium, Kugelform, Klappdeckel
Kabeleingang: Standard-Kabeleingang
Gewindegröße Kabeleingang: M20 x 1,5
Transmitter: T15, Digital-Transmitter, 4…20 mA, programmierbar
Anschluss zum Halsrohr: M24 x 1,5
Halsrohr: D = 12 x 2,5 mm
Gewindegröße: M18x1,5
Halsrohr Werkstoff: CrNi-Stahl 1.4571
Halslänge [MH/N]: 150 mm
Einbaulänge [A] [l1/A/U2]: 230 mm
Durchmesser Messeinsatz: 6 mm
Mantelwerkstoff Messeinsatz: CrNi-Stahl 1.4571
Dichtung: Kupfer
Montageposition Transmitter: Messeinsatz
Messeinsatzlänge im Ersatzfall [l5]: 405 mm
Digitaler Temperatur-Transmitter für Widerstandsthermometer T15
Technische Daten nach Datenblatt: TE 15.01
Ausgangssignal: 4 ... 20 mA, 2-Draht-Technik
Bauform: Kopf
Explosionsschutz: ATEX/IECEx
Zündschutzart: Ex ia
Zulässige Umgebungstemperatur Transmitter: Standard -40...85°C
Konfiguration: Kundenspezifisch konfiguriert
Konfiguration Sensor: Pt100
Eingangskonfiguration: 4-Leiter
Einheit: °C
Messbereich Anfang - Vorzeichen: Minus
Messbereich Anfang: 30
Messbereich Ende - Vorzeichen: Plus (inkl. 0)
Messbereich Ende: 300
Fehlersignalisierung: Zusteuernd 3,5 mA
