Überblick
Großer Frequenzbereich: Deckt 9 kHz bis 6 GHz ab.
Hohe Amplitudenflexibilität: Amplituden-Ausgangsbereich von -140 dBm bis +20 dBm mit 0,01 dBm Auflösung.
Exzellentes Phasenrauschen: weniger als -117 dBc/Hz (typisch) bei 1 GHz Ausgang und 20 kHz Offset.
Analoge Modulation: Integrierte AM-, FM- und PM-Modulationsfunktionen.
Vielseitige Signalausgabe: Bietet LF-Signalausgabe (Sinus, Rechteck, Dreieck/Rampe, Gaußsches Rauschen) und Impulssignalausgabe.
Hohe Frequenzgenauigkeit: Standardmäßig 10 ppm Frequenzstabilität und 2 ppm Alterungsrate; optional 10 ppb Frequenzstabilität und 0,1 ppm Alterungsrate (OCXO).
Umfassende Schnittstellen: Standardmäßig mit USB und LAN ausgestattet; GPIB ist optional verfügbar. Die Befehle sind SCPI-kompatibel.
Kompaktes Design: 3U Standard-Rack-Größe.
Klares Display: 7-Zoll-TFT-LCD für umfassende Anzeige von Parametern und Status.
Beschreibung

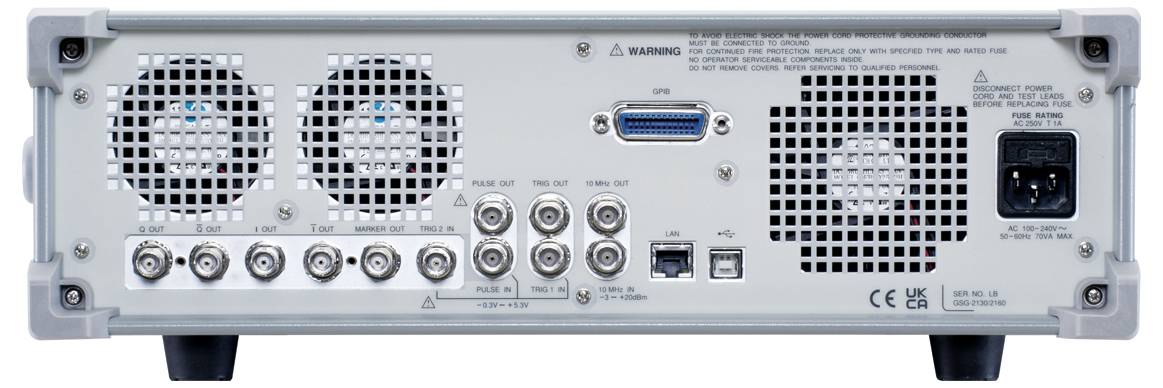

Der GW Instek GSG-2060 ist ein multifunktionaler RF-Signalgenerator, der einen Frequenzbereich von 9 kHz bis 6 GHz abdeckt und sich ideal für Kommunikationsschulungen, Tests von RF-Komponenten (wie Verstärkern, Antennen und Filtern), elektronische Signaltests im Automobilbereich und IoT-Anwendungen eignet. Dieses Gerät erfüllt die Testanforderungen für RF-Produkte sowohl in der Produktion als auch in der Entwicklungsphase. Der GSG-2060 bietet überragende Spezifikationen, darunter einen großen Amplituden-Ausgangsbereich von +20 dBm bis -140 dBm, ein niedriges Phasenrauschen von -117 dBc/Hz (bei 1 GHz Ausgang und 20 kHz Offset) und eine hohe Frequenzgenauigkeit mit 10 ppm Frequenzstabilität und 2 ppm Alterungsrate. Optional kann die Frequenzstabilität und Alterungsrate durch Auswahl der OCXO-Option (Oven Controlled Crystal Oscillator) auf 10 ppb Stabilität und 0,1 ppm Alterungsrate verbessert werden. Die Serie verfügt über integrierte analoge Modulationsfunktionen (AM, FM, PM) sowie LF- und Impulssignalausgänge. Der GSG-2060 verfügt über ein 7-Zoll-TFT-LCD-Display zur vollständigen Anzeige von Parametern und Status , und bietet USB-, LAN- und optionale GPIB-Schnittstellen mit SCPI-kompatiblen Befehlen für die Fernsteuerung.
Stichwörter
GW Instek, 01SG206020GT, GSG-2060 (GPIB) (CE) RF-Signalgenerator, Funktionsgenerator, Funktions-Generator, rechteckgenerator
