Überblick
Isolationsprüfung bis zu 500 V und 100 GΩ Bereich in einem Handmessgerät
3-Leiter-Anschluss für A, B und E (Spitze, Ring und Erde) Anschluss (neu)
Geschützter Zugang zu 500 V zum Schutz vor versehentlichen Schäden (Neu)
Wiederaufladbare Optionen für Netz- und Auto-Laden (Neu)
Schnellere Durchgangsprüfung mit einem Bereich von 0,01 Ω bis 1 MΩ (Neu)
Differenzielle Messfähigkeit (Neu)
Stabilisierte Isolationsprüfspannung (Neu)
600 V Trms Wechsel- und Gleichspannungsmessung
Speicherung der Prüfergebnisse und Bluetooth®-Download
CAT IV 600 V
Wetterfestigkeit – Jedes Prüfgerät ist gemäß IP54 abgedichtet und verfügt über ein wetterfestes Gehäuse, um das Risiko von Wassereintritt, z. B. auch in die Batterie- und Sicherungsabdeckung, zu reduzieren.
Robustes Gehäuse – Der Gummi über dem Formteil sorgt für eine ideale Kombination aus stoßdämpfendem Außenschutz und exzellenter Griffigkeit in einem stark modifiziertem ABS-Gehäuse.
Beschreibung

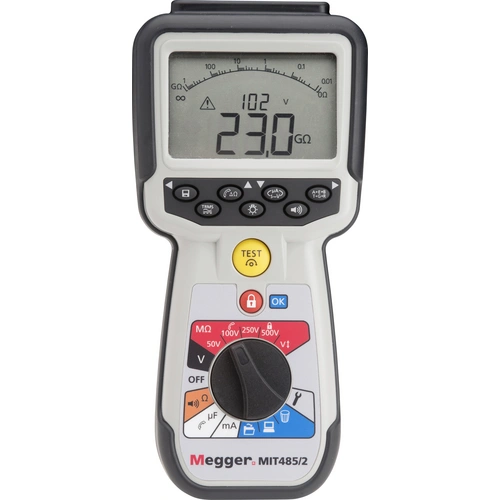

Die Isolations- und Durchgangsprüfer der Serie MIT480 mk2 ersetzen die ursprüngliche MIT480-Reihe und wurden speziell für die Telekommunikations- und Kabeltestmärkte entwickelt.
Die neuen Geräte verfügen über ein überarbeitetes Gehäuse, einen Ständer und ein 6-Zellen
Batteriefach mit separatem Zugang zu den Sicherungen.
Alle Geräte sind für erhöhten Schutz umspritzt und erreichen die Schutzart IP54.
Eigenschaften
Prüfspannung – 50 V, 100 V, 250 V und 500 V
Variable Prüfspannung – Von 10 V bis 500 V einstellbare Prüfspannung
2%ige Genauigkeit der Prüfspannung – Die Ausgangsprüfspannung wird innerhalb der
Toleranz oder innerhalb von –0 % bis +2 % + 2 V gehalten.
PASS/FAIL-Anzeige (BESTANDEN/NICHT BESTANDEN) – Abhängig vom Spannungsgrenzwert wird PASS (BESTANDEN) oder FAIL (NICHT BESTANDEN) (✓/✖) angezeigt.
Stabilisierte Prüfspannung – Die Spannung ist rückführungsgesteuert, um
sicherzustellen, dass sie im gesamten Prüfbereich innerhalb der Spezifikation bleibt.
Prüfspannungsanzeige – Die tatsächliche Prüfspannung wird auf einem
kleineren Digitalanzeige und die Messungen auf der größeren Digitalanzeige dargestellt.
Prüfbereich – Isolationsprüfung von 100 GΩ* bis 500 V.
Anzeige des Messbereichs – Der Spannungsbereich wird bei der Auswahl angezeigt.
Anzeige der Messspannung – Die Messspannung wird während der Prüfung angezeigt.
Analoger Bogen – Die Anzeige umfasst auch einen analogen Bogen, mit dem die Reaktion beweglichen Spule dargestellt wird.
Getimte Prüfung – Automatische Prüfung auf Basis einer zeitlichen Begrenzung.
Silikonkabel – Qualitativ hochwertige, biegbare und benutzerfreundliche Silikonprüfkabel verhindern Messfehler in den GΩ-Bereichen über 5 GΩ.
Prüfsperre – Prüfung wird verhindert, wenn Spannungen über 25, 30, 50, 75 oder 100 V (vom Nutzer eingestellt) während der Isolationsprüfung festgestellt werden. Standardwert ist 50 V.
Isolationssummer – Der Summer kann so eingestellt werden, dass er aktiviert wird, wenn der Isolationswiderstand über die vom Nutzer festgelegten Grenze steigt. Er kann im Einrichtungsmenü konfiguriert werden.
Prüfungssperre – Die Isolationsprüfung wird dauerhaft gesperrt
Hinweise
Stromversorgung: 6 x alkalische NiMH-Batteriender 1,5-V-Zelltypen IEC LR6 (AA, MN1500, HP7, AM3 R6HP), es können wiederaufladbare Zellen verwendet werden.
Separat bestellbar: Netzladegerät (nur MIT485/2) Art. Nr. 1007-464
DC-Batterieladegerät Art. Nr. 1004-183

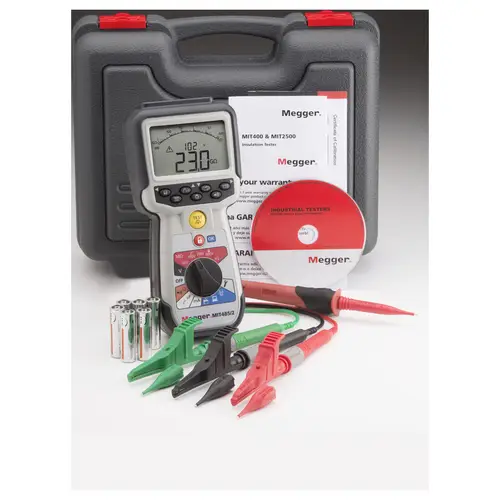

Lieferumfang
- Rot/schwarze Silikonmessleitungen mit Stiften und Clips
- SP5 Geschalteter Tastkopf (nicht MIT400/2)
- CD mit Informationen für den Besitzer
- Batterien 6 x AA Alkaline
- Hartschalenkoffer
Stichwörter
Megger, 1004-742, MIT485/2, isolationstester, isolationsmesser, isolationsmessung
Sonstige Hinweise
Bluetooth® ist eine eingetragene Marke von Bluetooth SIG, Inc.
