Überblick
Wandlung eines 0 … 10 V oder 4 … 20 mA Signals in ein PWM-Signal
Ansteuerung von DC- und AC-Lüftern mit PWM-Steuereingang oder 0 … 10 V Eingang
Direktanschluss von DC-Lüftern mit bis zu 5 A Stromaufnahme

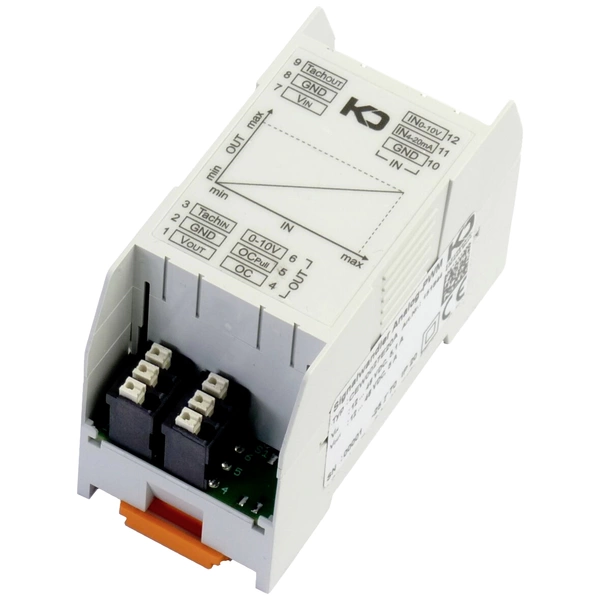

KD Elektronik 151844 Signalwandler Analog zu PWM
Produktbeschreibung
Beschreibung
Der Signalwandler setzt ein analoges Standard Signal (0 … 10 V bzw. 4 … 20 mA) in ein PWM-Signal (0 … 100 % Tastverhältnis) um. Das Modul stellt zwei verschiedene Typen von PWM-Steuerschnittstellen (Open Collector und Open Collector mit Pullup) zur Verfügung, die jeweils die gleiche Drehzahl ausgeben. Zusätzlich ist ein analoger 0 … 10 V Ausgang vorhanden, der ebenfalls die gleiche Drehzahl ausgibt. Sollten beide Signaleingänge (AI0-10V und AI4-20mA) beschaltet sein, wird die höhere der sich jeweils ergebenden Drehzahlen ausgegeben. Es können AC- oder DC-Lüfter angeschlossen werden, wobei DC-Lüfter mit bis zu 5 A Stromaufnahme direkt angeschlossen werden können.
Eigenschaften
Signalwandler Analog-PWM
12-48VDC
Eingangssignal:
0-10V oder 4-20mA
Steuerausgang:
Open Collector mit und ohne Pull-up
0-10V
Weiter Eingangsspannungsbereich 12 … 48 VDC
Kompatibel zu ebm-papst Lüftern
Montage: Normtragschiene 35 mm
Umsetzung eines analogen Standard Signals (z.B. Ausgang einer SPS) in ein PWM-Signal zur Drehzahlstellung von Motoren, die über einen PWM-Steuereingang verfügen
Drehzahlsteuerung von Motoren in Schaltschränken, Heizungs-, Lüftungs- und Klimageräten
Kombinierte Anwendung mit Lüfterausfallerkennungen der Fa. KD Elektroniksystem
