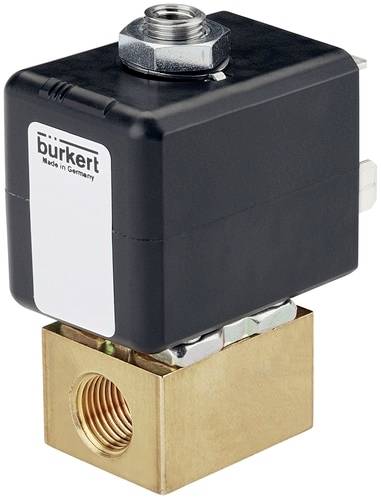

Abbildung ähnlich
Direktwirkendes und kompaktes Kleinventil bis Nennweite DN 1,6
Übergestecktes Spulensystem
Banjo-Verschraubung für Direktanbau an Pneumatikventile
Einfache und schnelle Push-In, Flansch- oder Anschlussplattenmontage
Explosionsgeschützte Ausführungen
Das Ventil 7012 ist ein direktwirkendes Hubankerventil. Zur Erhöhung der Druck- und Leckagesicherheit sind Stopfen und Kernführungsrohr miteinander verschweißt. Entsprechend der Applikation stehen unterschiedliche Gehäuse- und Dichtwerkstoffkombinationen zur Verfügung. Eine Bürkert-spezifische Flanschausführung (SFB) ermöglicht die platzsparende Anreihung von Ventilen auf einer Mehrfachanschlussplatte. Das Programm wird ergänzt durch explosionsgeschützte Ausführungen. Für eine flexible Schlauchanschlusstechnik können Push-In Fittings gewählt werden. Für den einfachen Direktanbau an einen pneumatischen Antrieb ist ein Banjo-Anschluss mit Hohlschraube die ideale Lösung. Eine optionale Handbetätigung ermöglicht eine schnelle Inbetriebnahme und optimale Wartung. In Verbindung mit einem Stecker nach Industriestandard Form B oder nach DIN EN 17301-803 Form C erfüllen die Ventile die Schutzart IP65.
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
Bürkert, 20074812, 7012, Wasserventil, Allmedienventil, Wasserdurchfluss
