Fischer 567186 SolarMetal Blechdach EPDM 110 AL Dachschiene

Überblick

Schiene zur Befestigung von PV-Paneelen auf Trapezblechen
Die Schiene wird entlang der Trapezbleche installiert
Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort
Bei der Befestigung mit ALG Nieten, positionieren Sie die Schiene auf dem Trapezblech und bohren Schiene und Blech gemeinsam mit einem 5.5 mm-Bohrer auf
Bei der Befestigung mit 6x25 EPDM Bohrschraube, positionieren Sie die bereits vorgebohrte Schiene auf dem Blech und schrauben Sie die selbstbohrende Schraube ein, indem Sie sie durch das vorgebohrte Loch in der Schiene führen

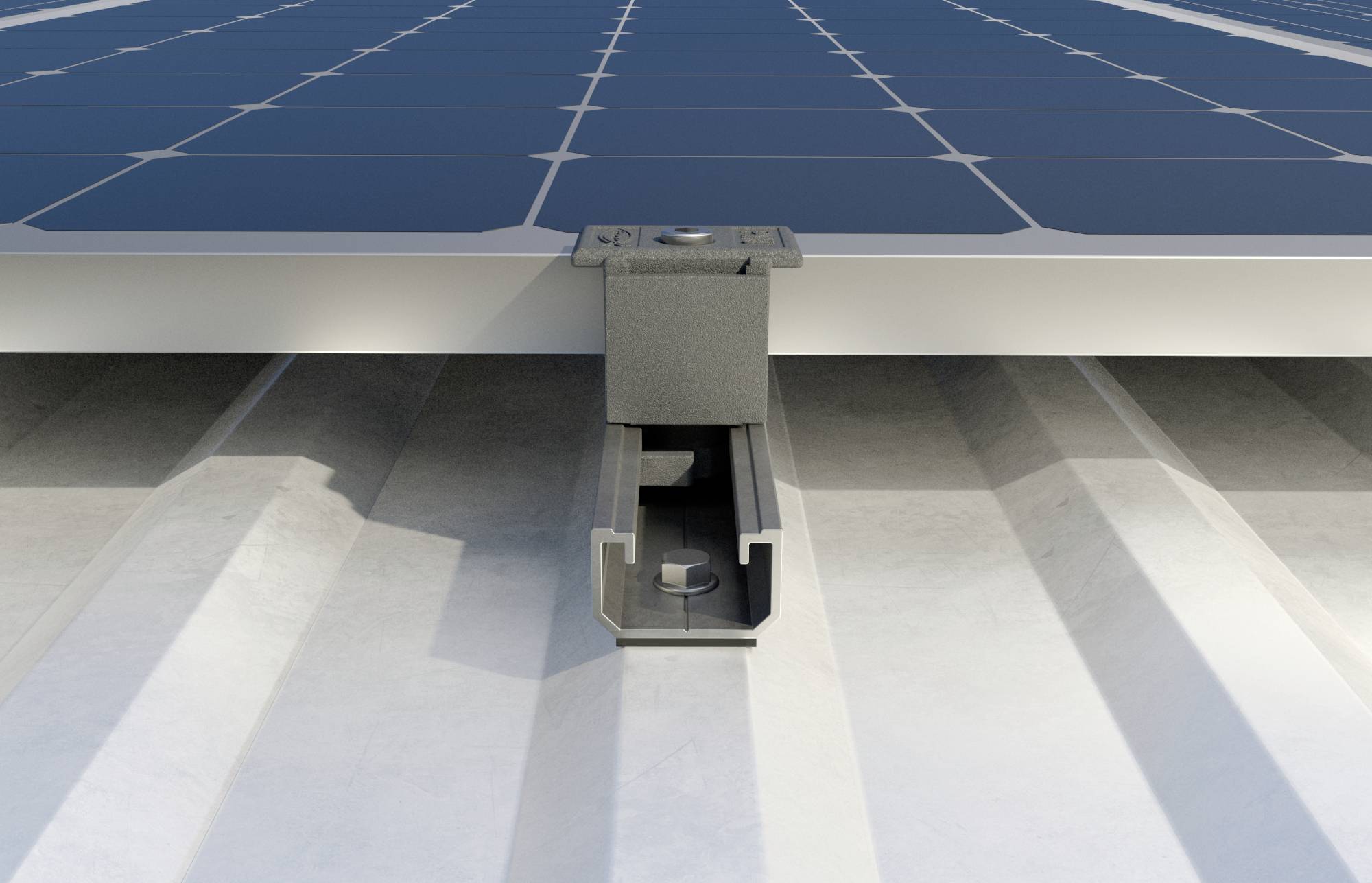

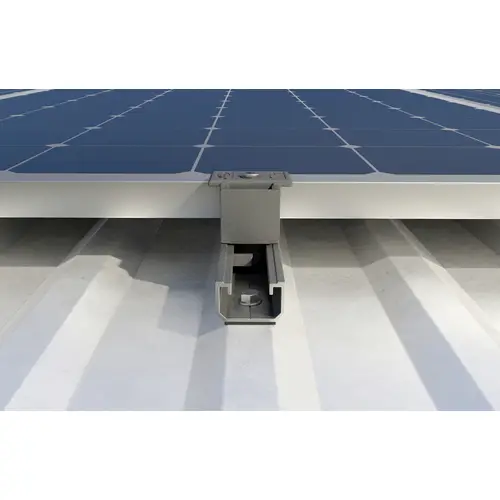

Installation von Photovoltaik-Paneelen mit der langen Seite parallel zur Trauflinie auf Trapetzblechdächern

Beschreibung

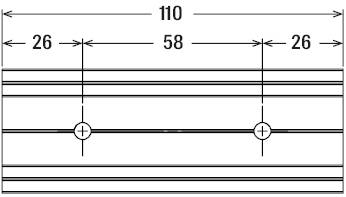

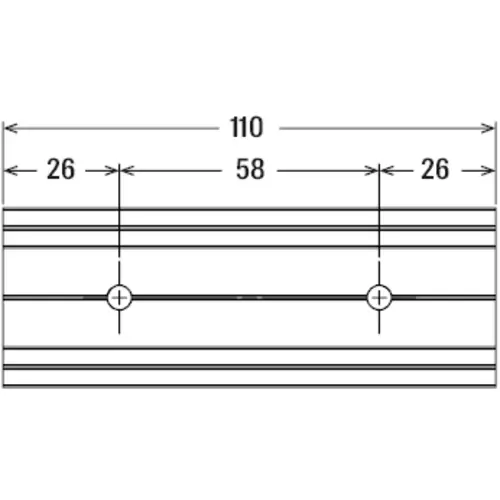

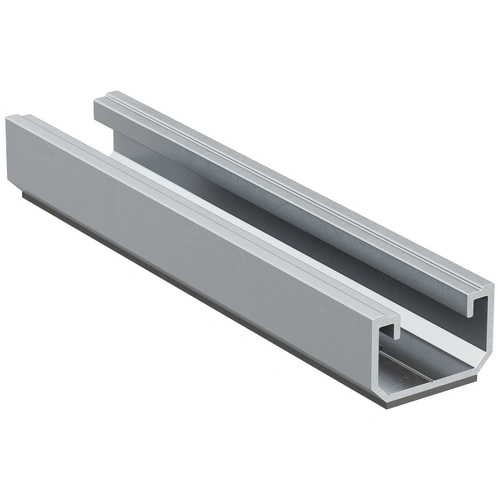

fischer SolarMetal Blechdach ist eine Schiene aus Aluminium AW 6063 T66 für den Bau von Konstruktionen für Photovoltaikanlagen auf Trapezblechdächern. Das Profil ist für die Befestigung entlang der Blechrippen optimiert und ermöglicht die Montage von Photovoltaik-Paneelen im Querformat (lange Seite orthogonal/rechtwinklig zur Hochsicke des Trapezblechs). SolarMetal Blechdach ist sowohl mit den Universalklemmen PMU/PMCU als auch mit den vormontierten Klemmen PM-F/PM-C kompatibel. Vorgebohrtes Schienenstück mit vormontiertem EPDM. Kompatibel sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben. Das System ist in verschiedenen Längen verfügbar, um jede Art von Konstruktion zu ermöglichen. Schienenstück mit vormontierter EPDM-Dichtung. Das vorgebohrte Schienenstück ist für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden Schrauben geeignet.

Lieferumfang

• 50 St.
