Fischer 511093 PM C 28-34 AL Mittelklemme

Überblick

Vormontiert
Hammermutter mit Clip für schnelles Einsetzen in die Schiene
Integrierte Feder zur Erleichterung der Positionierung des PV-Paneels
Klemme und Mutter aus Aluminium AW 6060 T66, Schraube aus Edelstahl A2-70, Clip aus PA 6

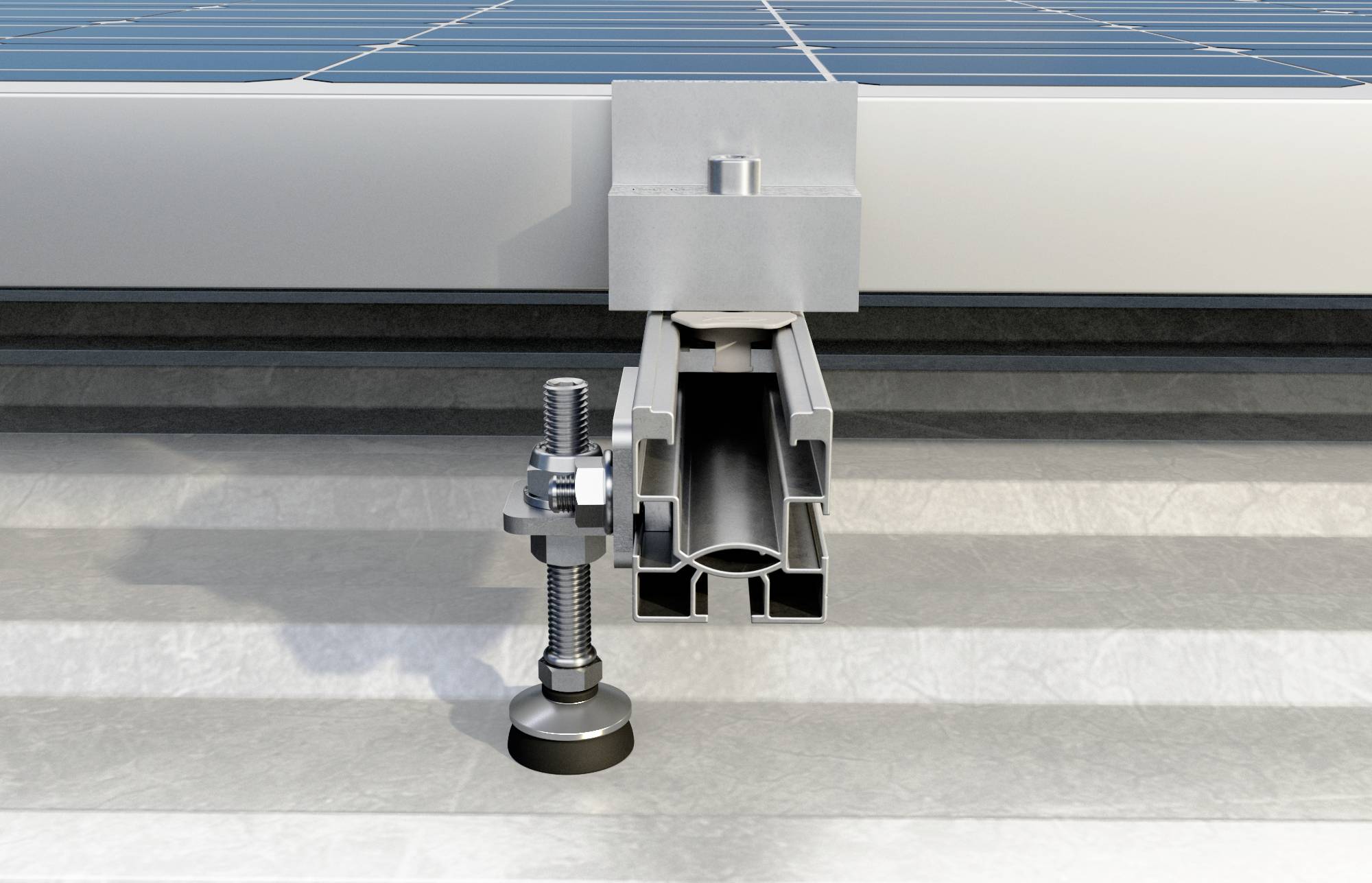

Setzen Sie den unteren Teil der PM C Mittelklemme in die obere Nut der Schiene ein
Drehen Sie die vormontierte PM C Mittelklemme um 90° im Uhrzeigersinn
Sichern Sie das PV-Modul mit einem Anzugsdrehmoment von ca. 10 Nm an der Innensechskantschraube (TCEI)

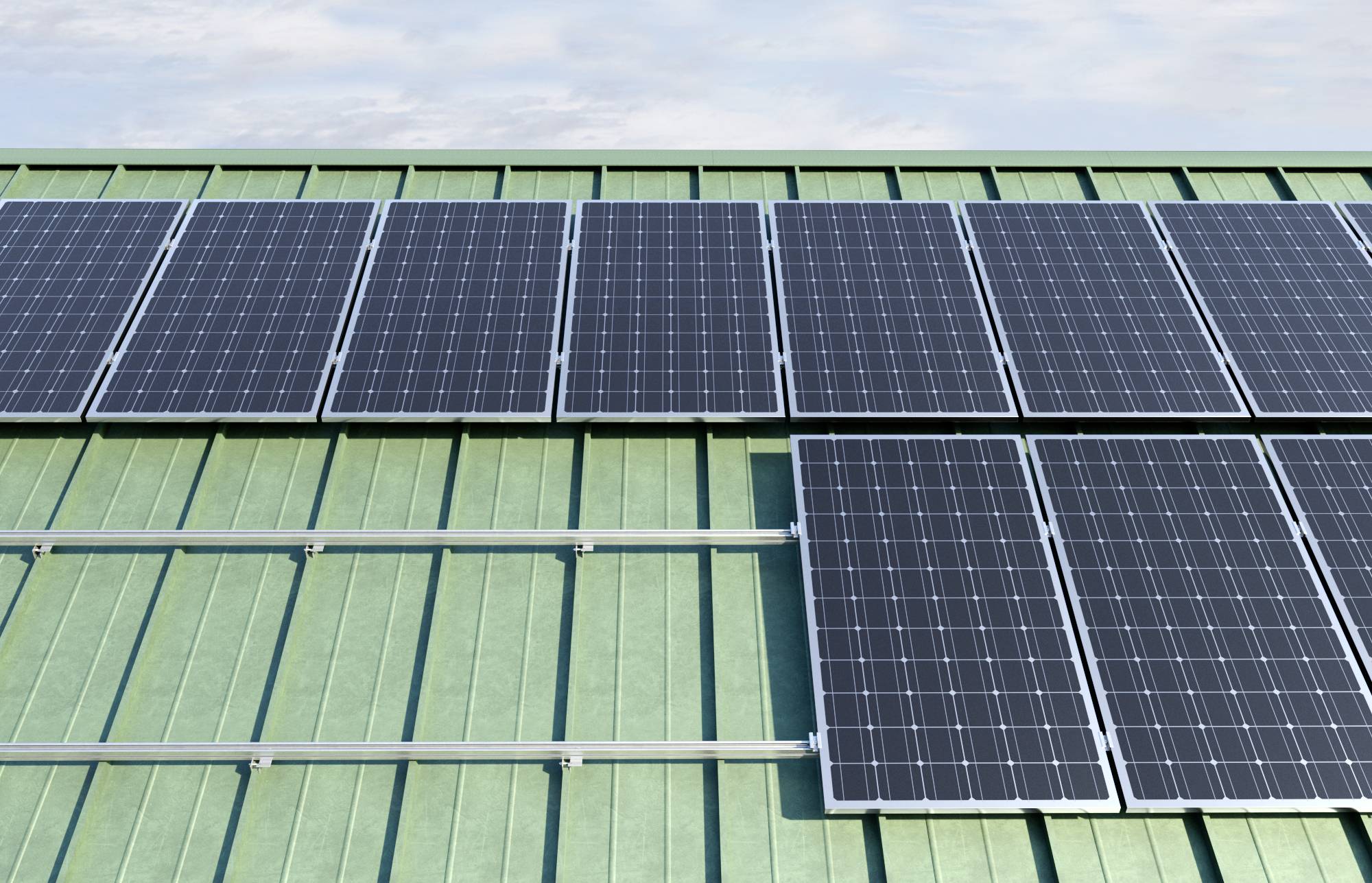

Geeignet für:
Steildachsysteme mit Haken
Trapezblechdachsysteme
Wellblechdachsysteme
Sonderkonstruktionen
Mit:
SolarLight
SolarMid
SolarMetal Blechdach
SolarFlat Blechdach

Beschreibung

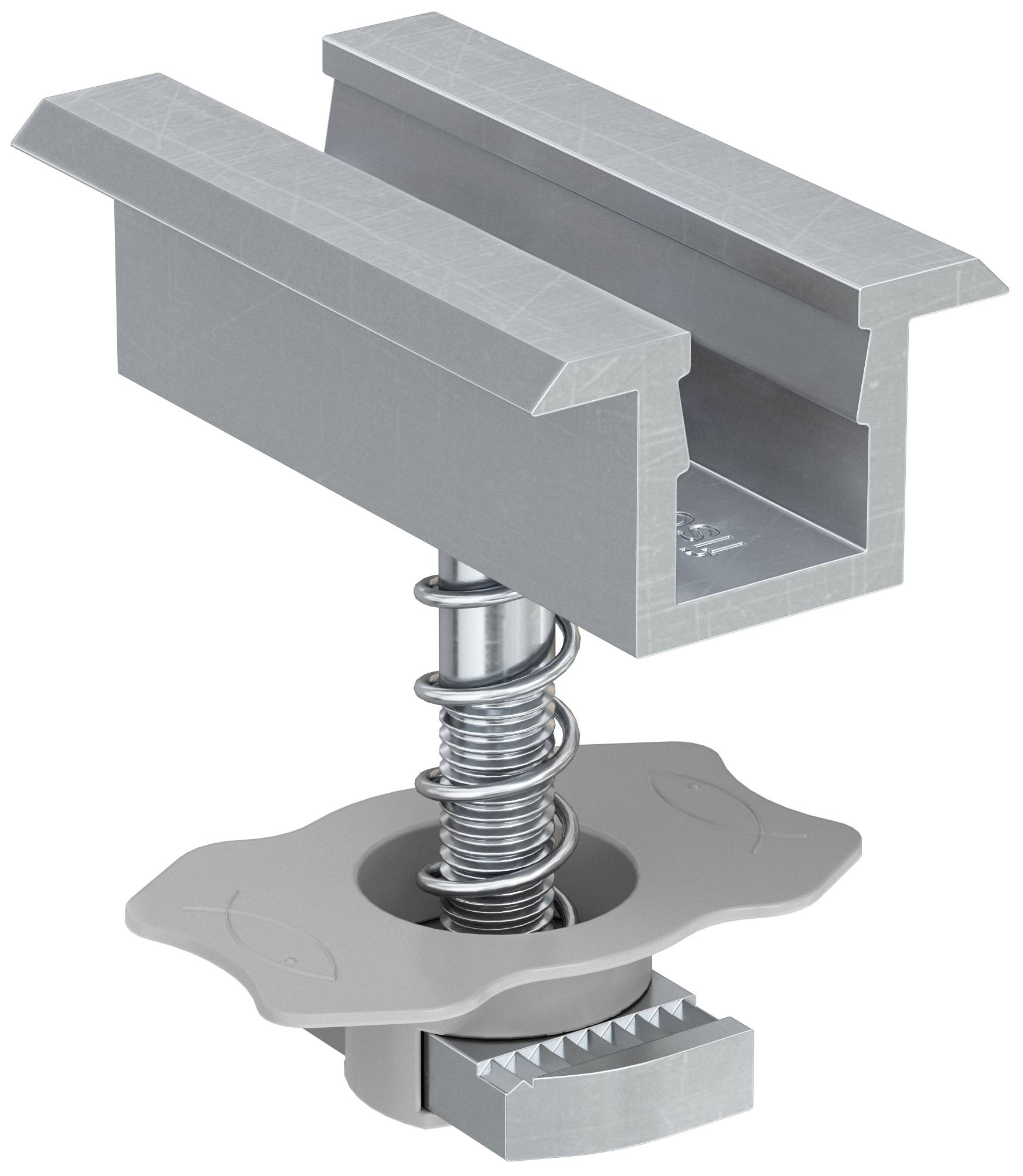

PM C ist die vormontierte Mittelklemme für PV-Module mit Aluminiumrahmen. Die PM C-Klemme ist in verschiedenen Varianten erhältlich, je nach Dicke des PV-Panels. Die Klemme verfügt über eine Hammermutter mit einem speziellen Kunststoffkäfig, um die Positionierung der Mutter in der zentralen Nut der Schiene zu erleichtern. Die Feder hält die Klemme angehoben, bis sie angezogen wird, um die Positionierung des PV-Panels zu erleichtern. Dank der Feder bleibt die vormontierte PM C KMittelkemme während der Anzugsphasen angehoben und dank des Kunststoffelements bleibt sie in Position ohne zu verrutschen. Die Klemmen benötigen keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.

Lieferumfang

• 10 St.
