Fischer 522676MW AUF A2 Winkelhalter

Überblick

Halterung zur Verbindung von Solarschienen mit STSI- oder STSR-Stockschrauben oder zur Verbindung von zwei sich überlappenden und um 90° gekreuzten Solarschienen
Langloch am vertikalen Abschnitt
Version mit kurzem Langloch
A2-Edelstahl

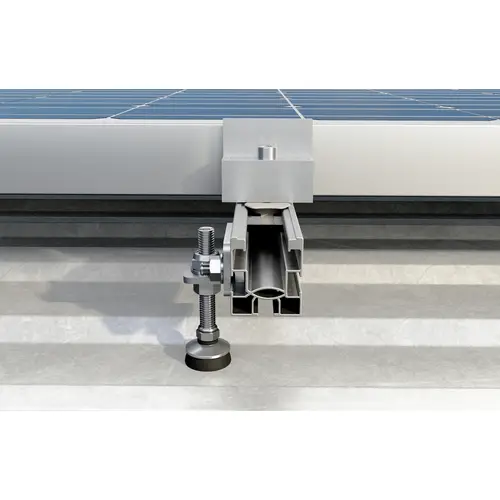

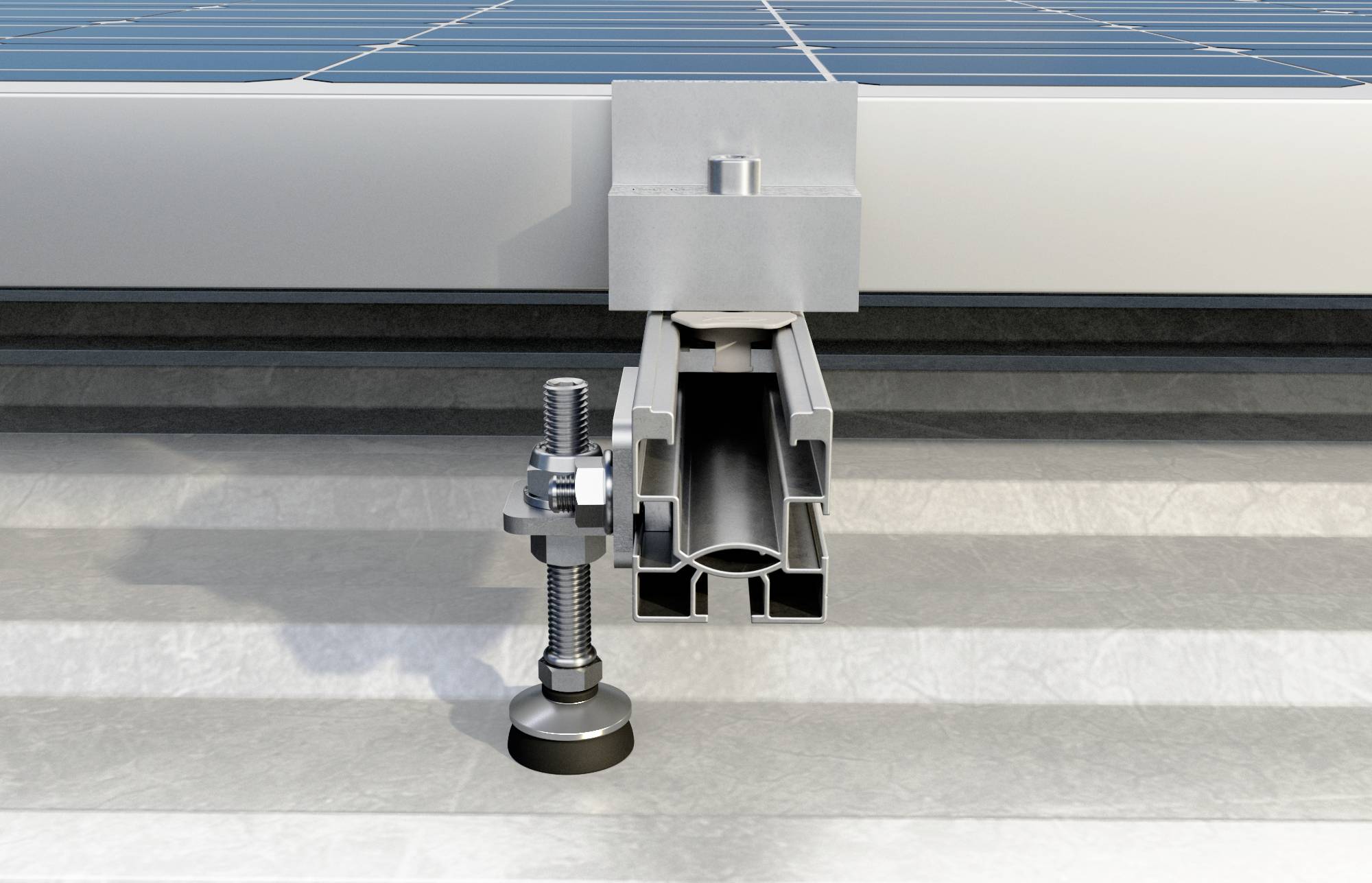

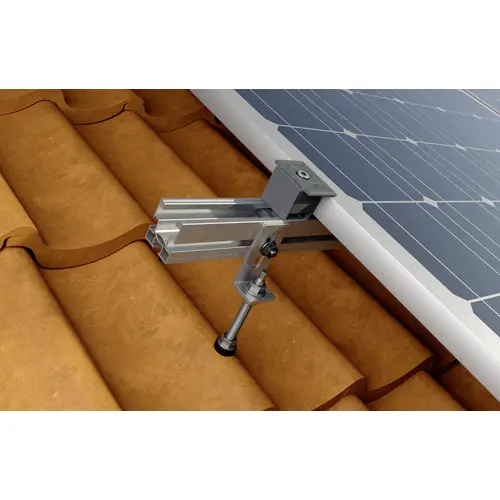

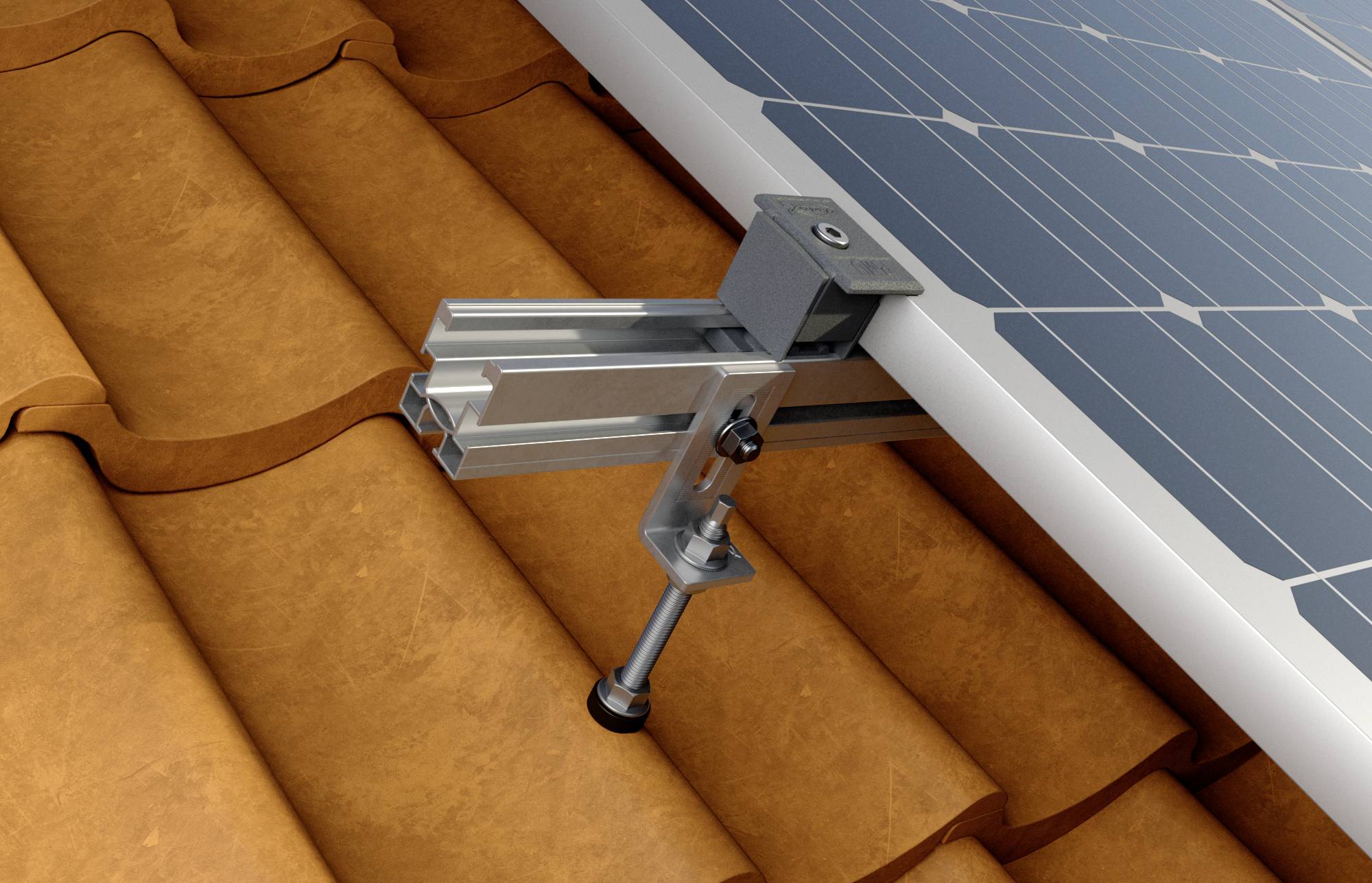

Verbindung mit STRS oder STSI Stockschrauben:
Den MW-Verbindungsbügel zwischen die beiden Muttern der STSR/STSI-Stockschraube einführen und anziehen
Verbinden Sie die Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 mit dem MW-Bügel
Verwenden Sie die beiden Muttern der Stockschraube STSR/STSI, um die Position des MW-Verbindungsbügels zu justieren
Kreuzung von zwei Solarschienen:
Verbinden Sie den MW-Winkel mit der unteren Solarschiene mit der Hammerkopfmutter FCN AL und der Schraube SKS M 8
Befestigen Sie die obere Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 am Winkel
Geeignet für:
Wellplattendachsysteme
Für die Verbindung mit:<

Beschreibung

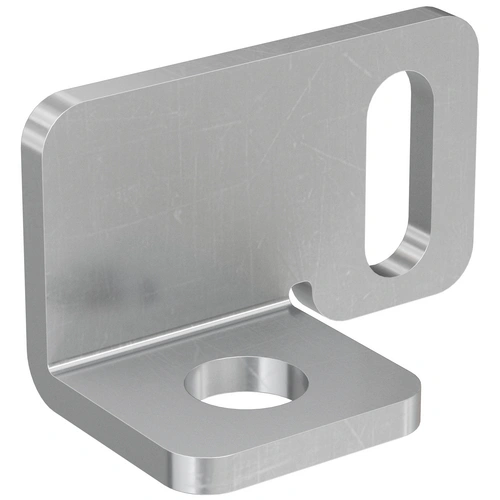

MW AUF A2 ist der Winkel aus Edelstahl A2 zur Verbindung von Stockschrauben mit Solarschienen oder zur Verbindung von zwei sich überlappenden, um 90° gekreuzten Solarschienen. Das Langloch im vertikalen Teil ermöglicht die Höhenverstellung der Solarschiene. Schnelle Montage durch das untere Loch und schnelle Einstellung durch das seitliche Langloch. Die Verbindungen mit der Schiene sind mit rutschfesten Rändelungen für eine sichere Befestigung versehen.

Lieferumfang

• 10 St.
