Fischer 564390 PM F 30 AL sw Endklemme

Überblick

Vormontiert
Hammermutter mit Clip für schnelles Einsetzen in die Schiene
Integrierte Feder zur Erleichterung der Positionierung des PV-Paneels
Klemme und Mutter aus Aluminium AW 6060 T66, Schraube aus Edelstahl A2-70, Clip aus PA 6

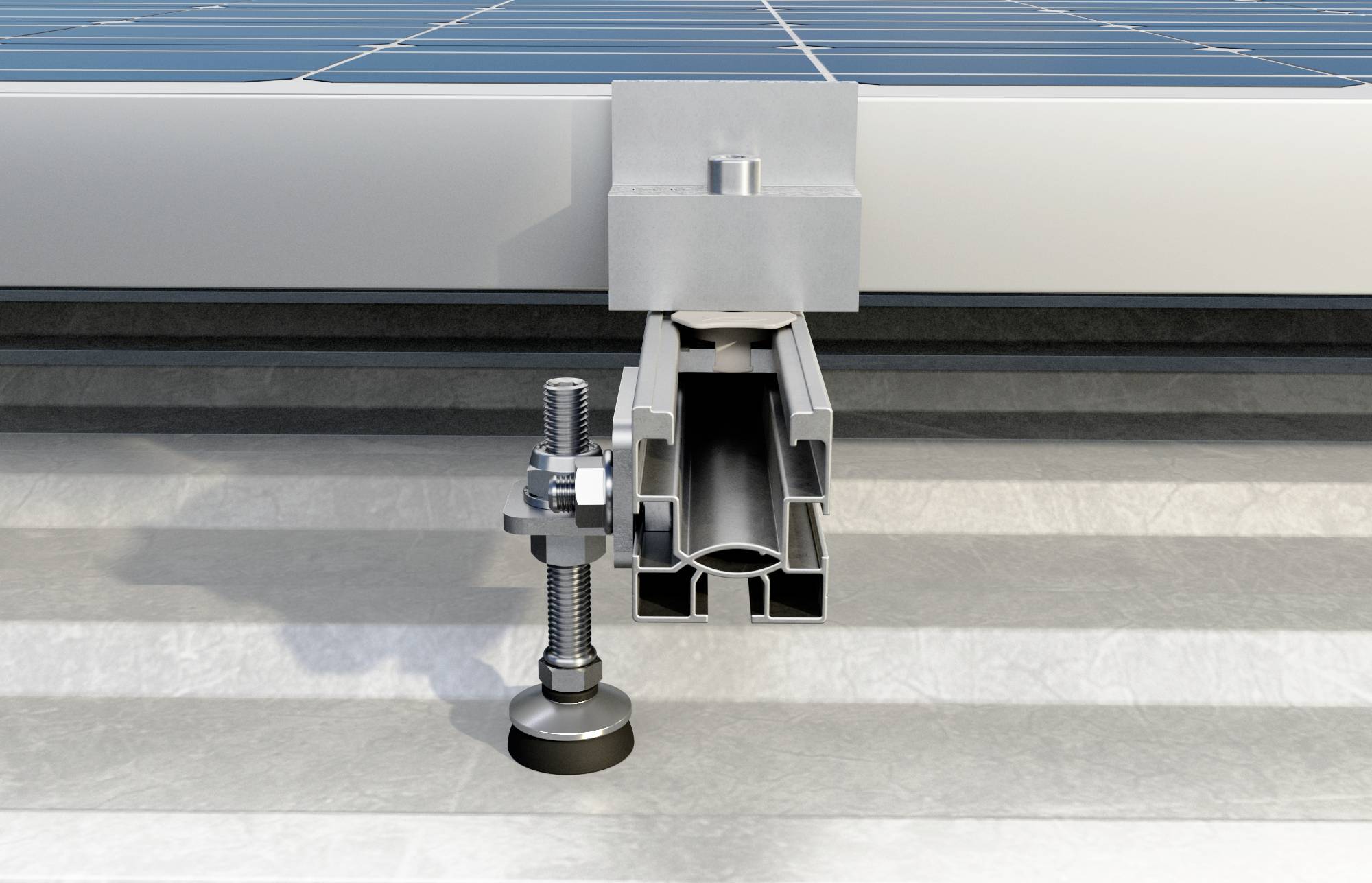

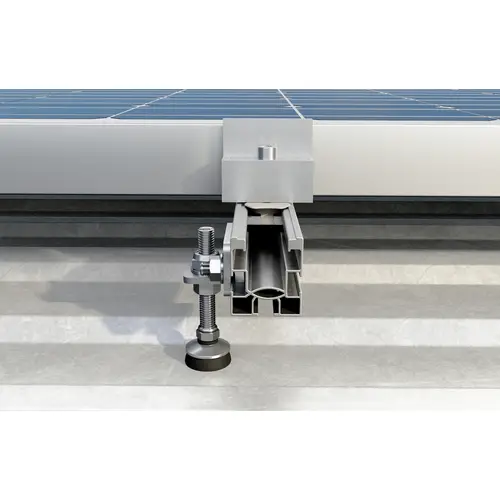

Setzen Sie den unteren Teil der PM F Endklemmen in die obere Nut der Schiene ein
Drehen Sie die vormontierten PM F Endklemmen um 90° im Uhrzeigersinn
Das PV-Modul mit einem Anzugsdrehmoment von ca. 10 Nm an der Innensechskantschraube (TCEI) befestigen

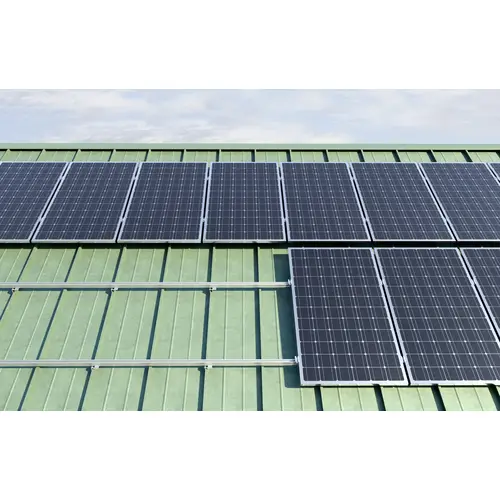

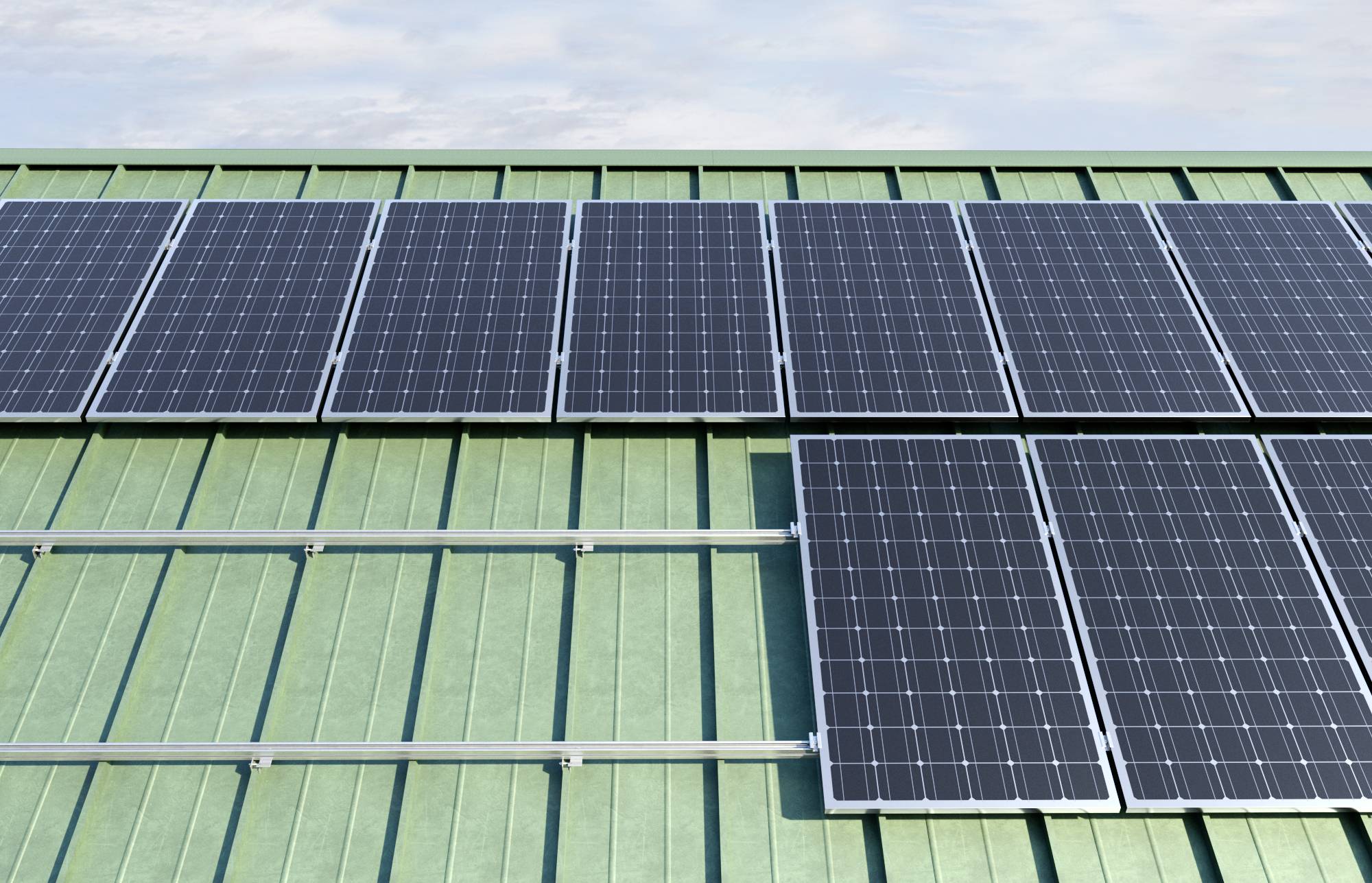

Geeignet für:
Steildachsysteme mit Haken
Trapezblechdachsysteme
Wellblechdachsysteme
Sonderkonstruktionssysteme
Mit:
SolarLight
SolarMid
SolarMetal Blechdach
SolarFlat Blechdach

Beschreibung

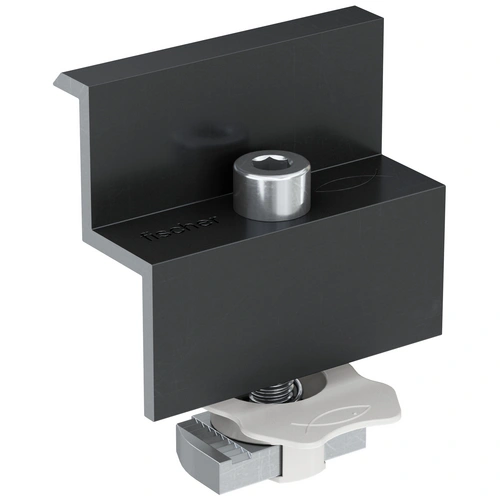

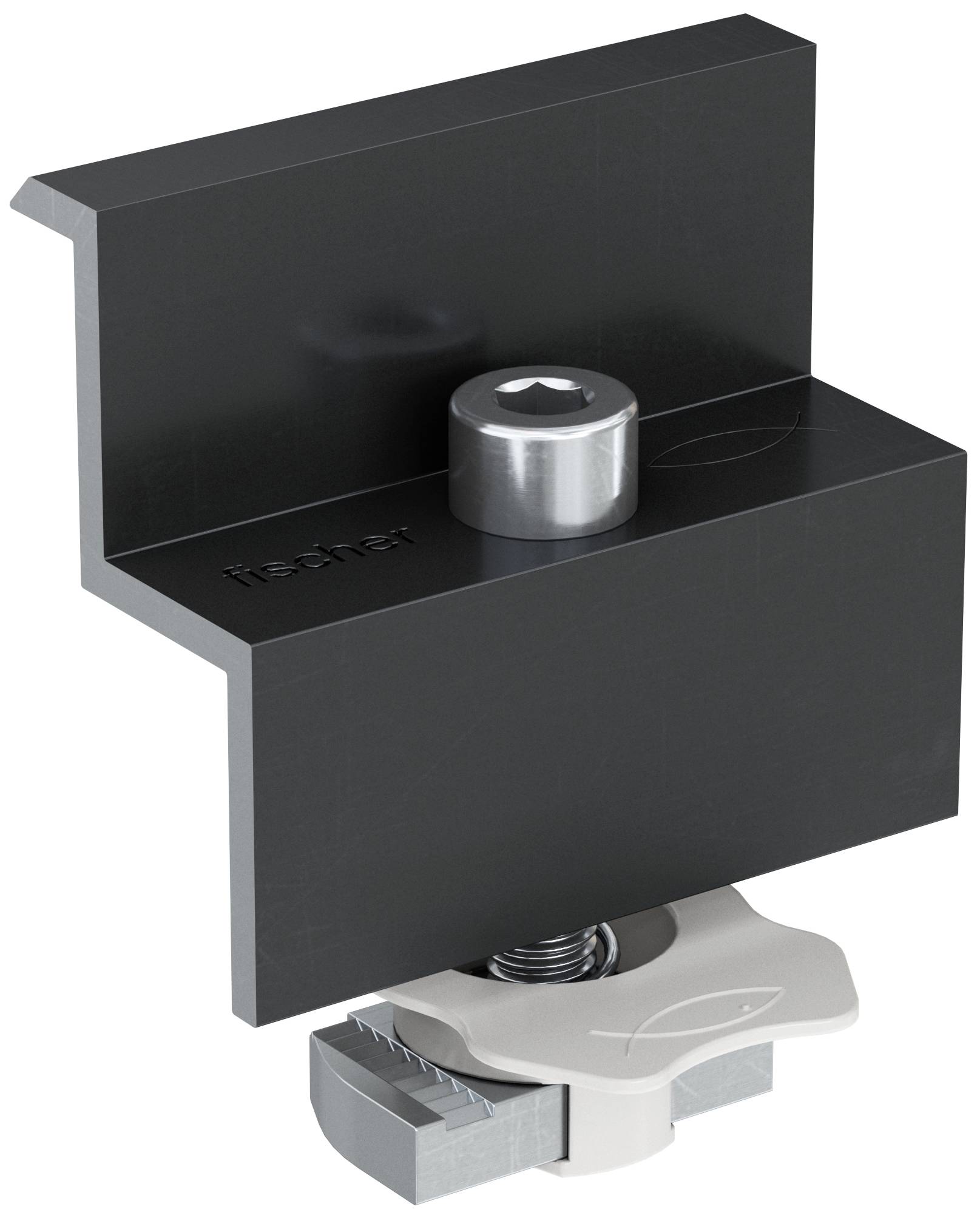

PM F ist die vormontierte Endklemme für PV-Module mit Aluminiumrahmen. Die PM-Klemme ist je nach Dicke des PV-Panels in verschiedenen Varianten erhältlich. PM F verfügt über eine Hammermutter mit einem speziellen Kunststoffkäfig, um die Positionierung der Mutter in der zentralen Nut der Schiene zu erleichtern. Die Feder hält die Klemme angehoben, bis sie angezogen wird, um die Positionierung des PV-Panels zu erleichtern. Dank der Feder bleiben die vormontierten PM F Endklemmen während der Anzugsphasen angehoben und dank des Kunststoffelements bleiben sie in Position ohne zu verrutschen. Die vormontierten Klemmen PM F benötigen keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.

Lieferumfang

• 10 St.
