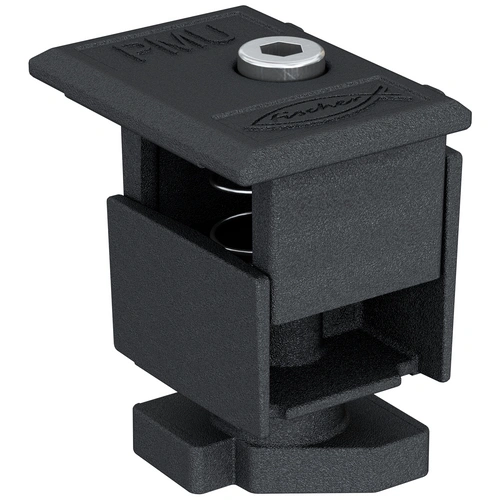

Fischer 534352 30-50 PM U AL sw Endklemme

Überblick

Universell einsetzbar für Paneele von 30 bis 50 mm Dicke
Schnelles Einsetzen in das Profil
Flach und mit versenkter Schraube zur Vermeidung von Schattenbildung
Hergestellt aus Aluminium EN AB 46100
Setzen Sie den unteren Teil der vormontierten Universalklemme PM U in die obere Nut der Schiene ein
Drehen Sie die vormontierte Universalklemme PM U im Uhrzeigersinn, um sie als Endklemme zu verwenden, und gegen den Uhrzeigersinn, um sie als Mittelklemme zu verwenden
Sichern Sie das PV-Modul, indem Sie ein Anzugsdrehmoment von 10 Nm auf die Innensechskantschraube (TCEI) aufbringen
Geeignet für:

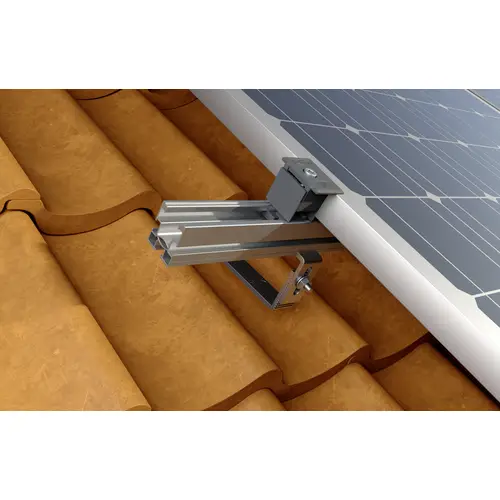

Steildachsysteme mit Haken
Flachdachsysteme mit Dreiecksrahmen

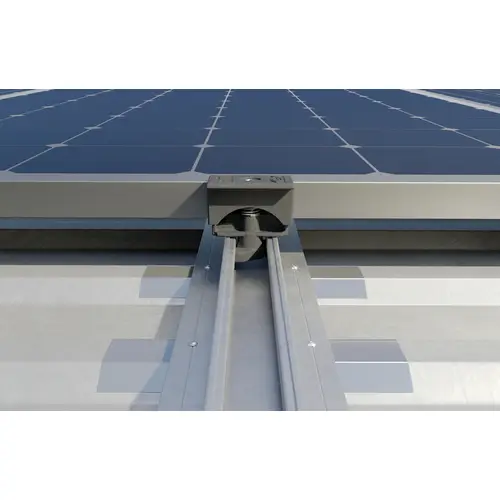

Trapezblechdachsysteme
Wellblechdachsysteme
Sonderkonstruktionen
Zur Befestigung von PV-Modulen auf Schienen:
SolarLight
SolarFish
SolarMid
SolarMetal Blechdach
SolarFlat Blechdach

Beschreibung

PM U ist die universelle Klemme für PV-Paneele von 30 bis 50 mm Dicke, die sowohl als Mittelklemme als auch als Endklemme verwendet werden kann. PM U lässt sich durch einfaches Drehen schnell in die Profile einsetzen. Kompatibel mit SolarLight-, SolarFish-, SolarMid-, Solar Blechdach Profilen Die vormontierte Universalklemme PM U kann alle Photovoltaikmodule mit einer Dicke von 30 mm bis 50 mm befestigen. Die vormontierte Universalklemme PM U kann sowohl als Endklemme als auch als Mittelklemme verwendet werden. Dank der intelligenten Mutter lässt sich die vormontierte Universalklemme PM U an jeder beliebigen Stelle der Tragschiene schnell einhaken und arretieren. Die versenkte Schraube im Element vermeidet Abschattungen auf benachbarte Modulen. Dank der Feder bleibt die vormontierte Universalklemme PM U während der Anzugsphasen angehoben. Die vormontierte Universalklemme PM U benötigt keine zusätzlichen Elemente (z.B.: Schrauben, Dichtungen, Muttern).

Lieferumfang

• 10 St.
