Fischer 533376 STSI M10x181 A2 Stockschraube

Überblick

Eingearbeitete EPDM-Dichtung zur Abdichtung und Schutz gegen Feuchtigkeit und Regen.Unteres Gewinde für Stahl
Metrisches Außengewinde
Eingearbeitete EPDM-Dichtung
Aus rostfreiem Stahl A2
Bestimmen Sie die Länge der STSI-Stockschraube in Abhängigkeit von der Dicke der Tragkonstruktion
Bestimmen Sie den Achsabstand der STSI-Stockschrauben in Abhängigkeit von den Schnee- und Windlasten vor Ort und der Dachneigung
Bestimmen Sie die Position der STSI-Stockschrauben in Abhängigkeit von der Tragkonstruktion und der Anordnung der Installation
Bohren Sie die Eindeckung mit 14 mm und den Stahlträger mit 6,5 mm vor
Befestigen Sie die STSI-Stockschraube an der Stahlkonstruktion. Das EPDM-Gummi liegt auf der Eindeckung auf
Ziehen Sie die MU-Mutter auf der Dichtung an, um die Wasserdichtigkeit zu erhalten
Die Austrittsstelle der Schraube aus dem Dach sorgfältig mit bituminöser Dichtungsmasse abdichten
Befestigen Sie die SSP- oder MW-Anschlussplatte, indem Si

Beschreibung

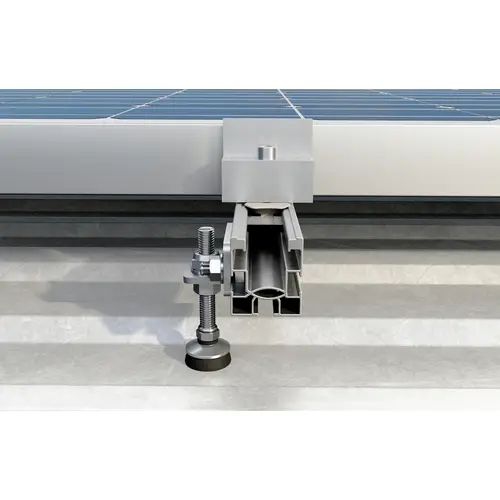

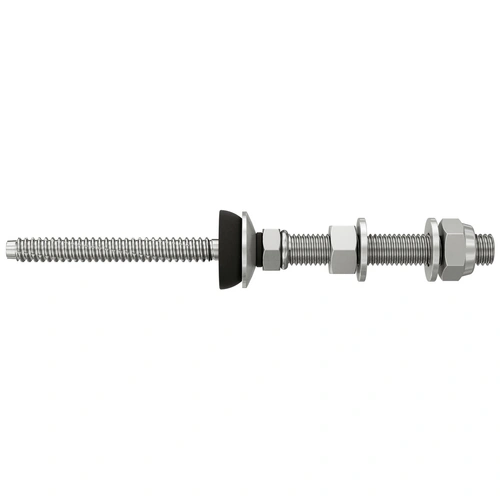

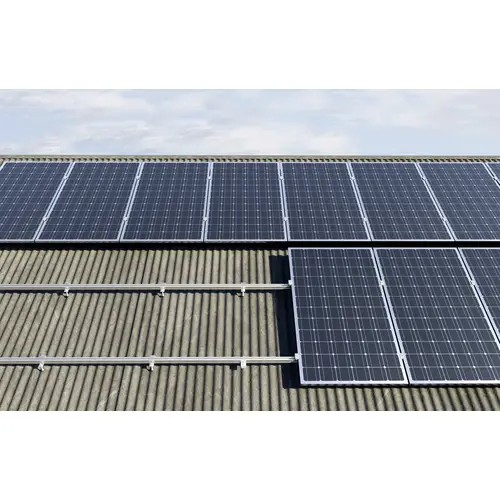

STSI ist die Stockschraube aus rostfreiem Stahl A2. Die Stockschraube ist zur Befestigung von Unterkonstruktionen von Phhotovoltaikanlagen auf Steildächern mit Wellblech- oder Falserzement-Eindeckung geeignet. Hierfür wird die Stockschraube in die tragenden Stahlunterkonstruktion montiert. Die STSI-Stockschraube wird vormontiert mit EPDM-Dichtung, Spannmutter und Mutternpaar für den Anschluss an die MW- oder SSP-Konsolen geliefert. Schnelle Montage, da die Dacheindeckung bei der Montage nicht entfernt werden muss. Dank der EPDM-Dichtung bleibt die Wasserdichtigkeit des Daches erhalten.

Lieferumfang

• 10 St.
