Fischer 518952MW SA A2 Winkelhalter

Überblick

Halterung zur Verbindung von Solarschienen mit STSI- oder STSR-Stockschrauben oder zur Verbindung von zwei sich überlappenden und um 90° gekreuzten Solarschienen
Langloch im vertikalen Teil
Version mit langem Langloch
A2 Edelstahl

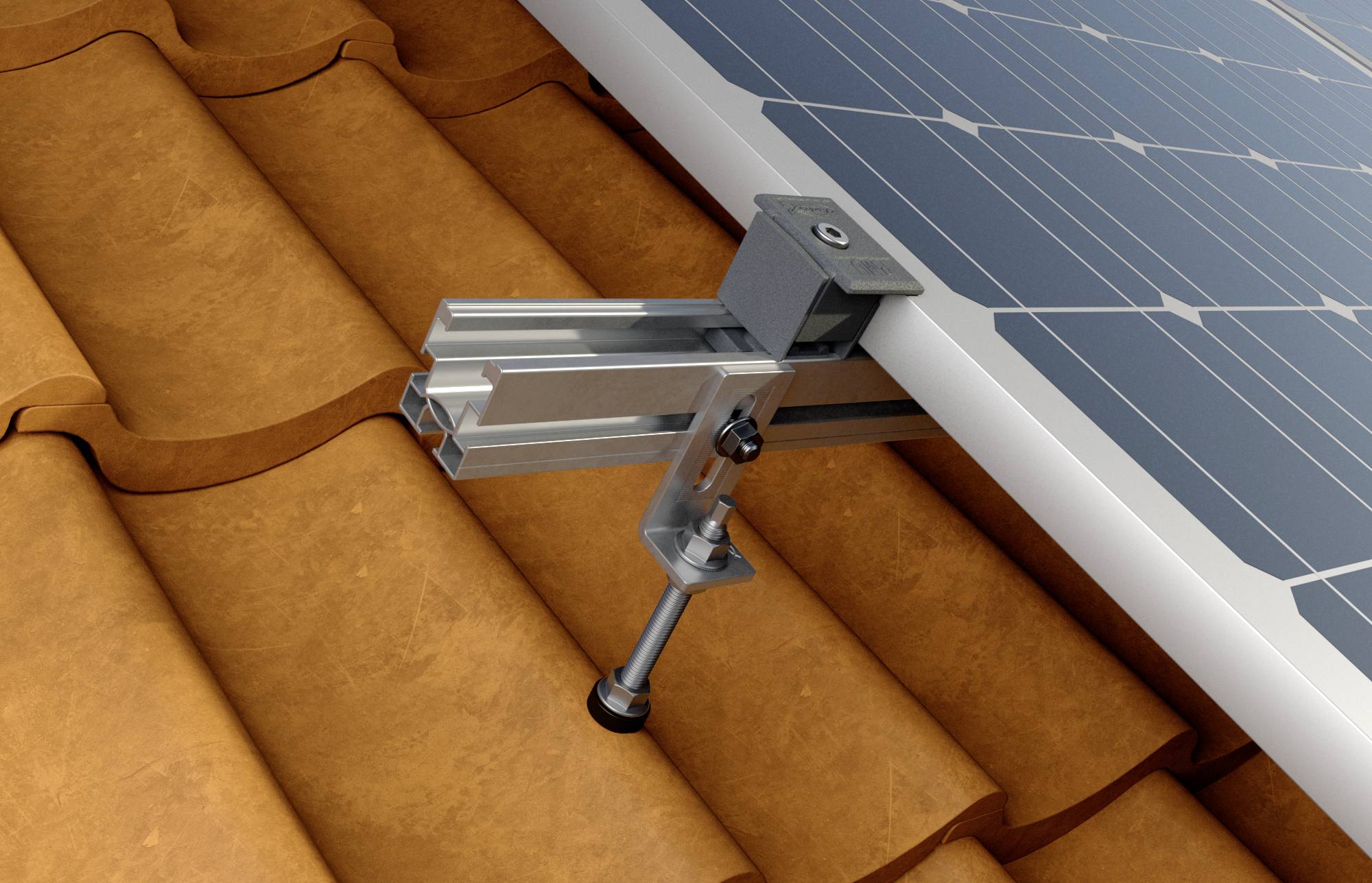

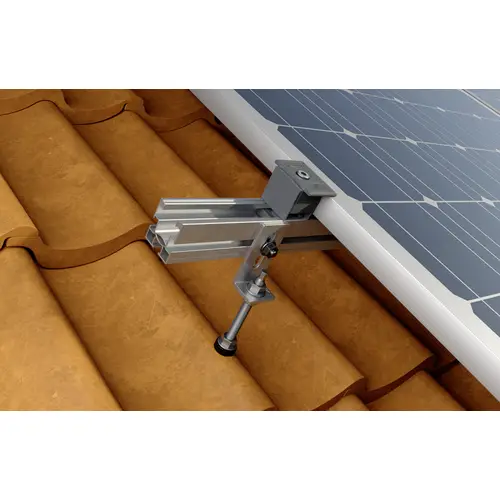

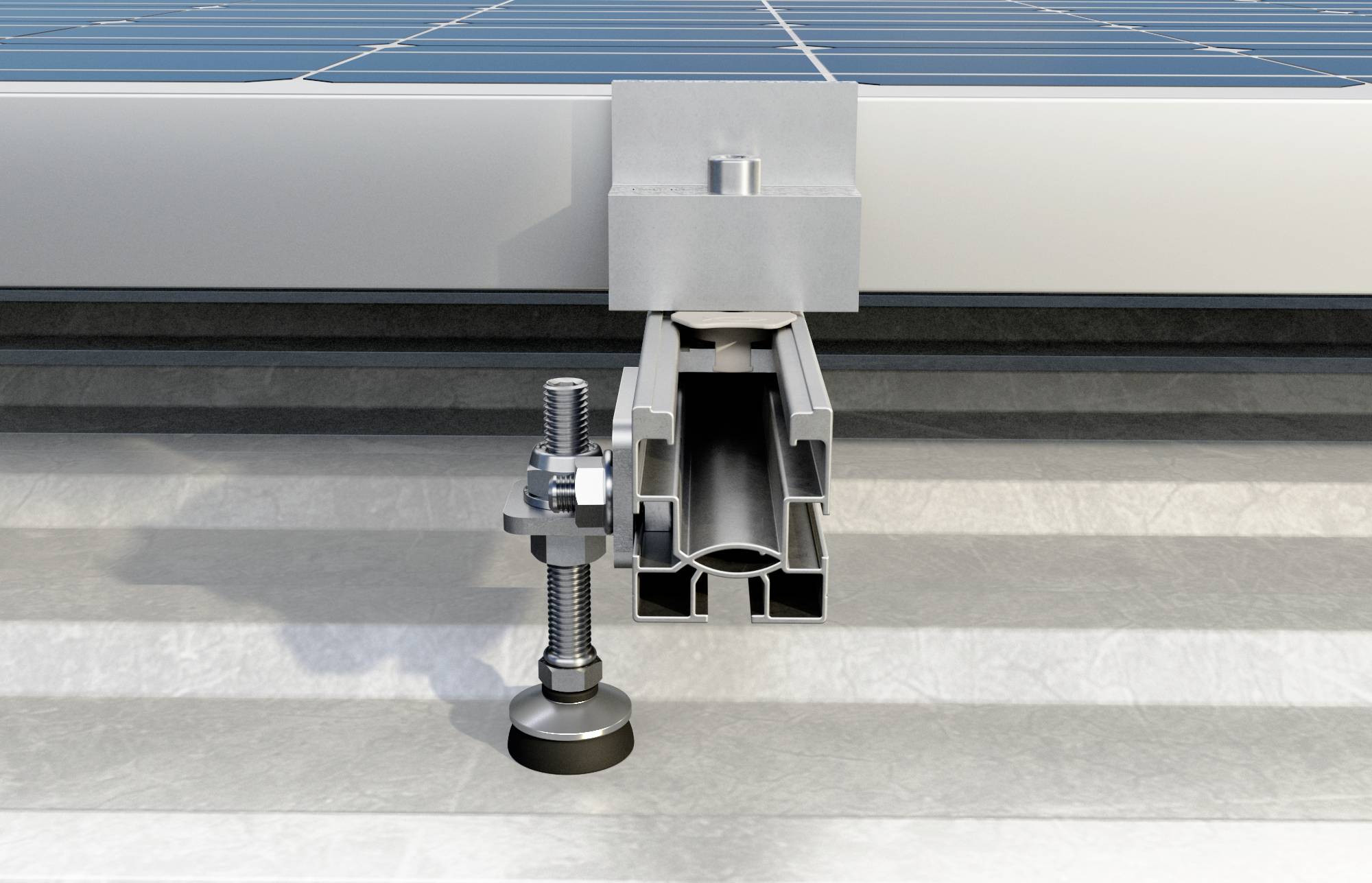

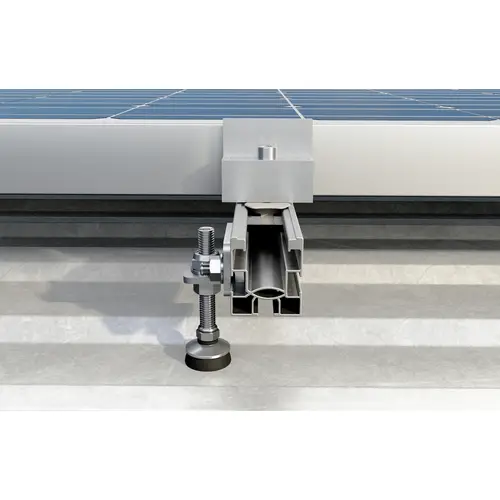

Verbindung mit STRS oder STSI Stockschrauben:
Den MW Winkelhalter zwischen die beiden Muttern der STSR/STSI-Stockschraube einführen und anziehen
Verbinden Sie die Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 mit dem MW Winkelhalter
Verwenden Sie die beiden Muttern der Stockschraube STSR/STSI, um die Position des MW Winkelhalters zu justieren
Kreuzung von zwei Solarschienen:
Verbinden Sie den MW Winkelhalter mit der unteren Solarschiene mit der Hammerkopfmutter FCN AL und der Schraube SKS M 8
Befestigen Sie die obere Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 am Winkelhalter
Geeignet für:
Wellblech- oder Faserzement-Eindeckungen
Zum

Beschreibung

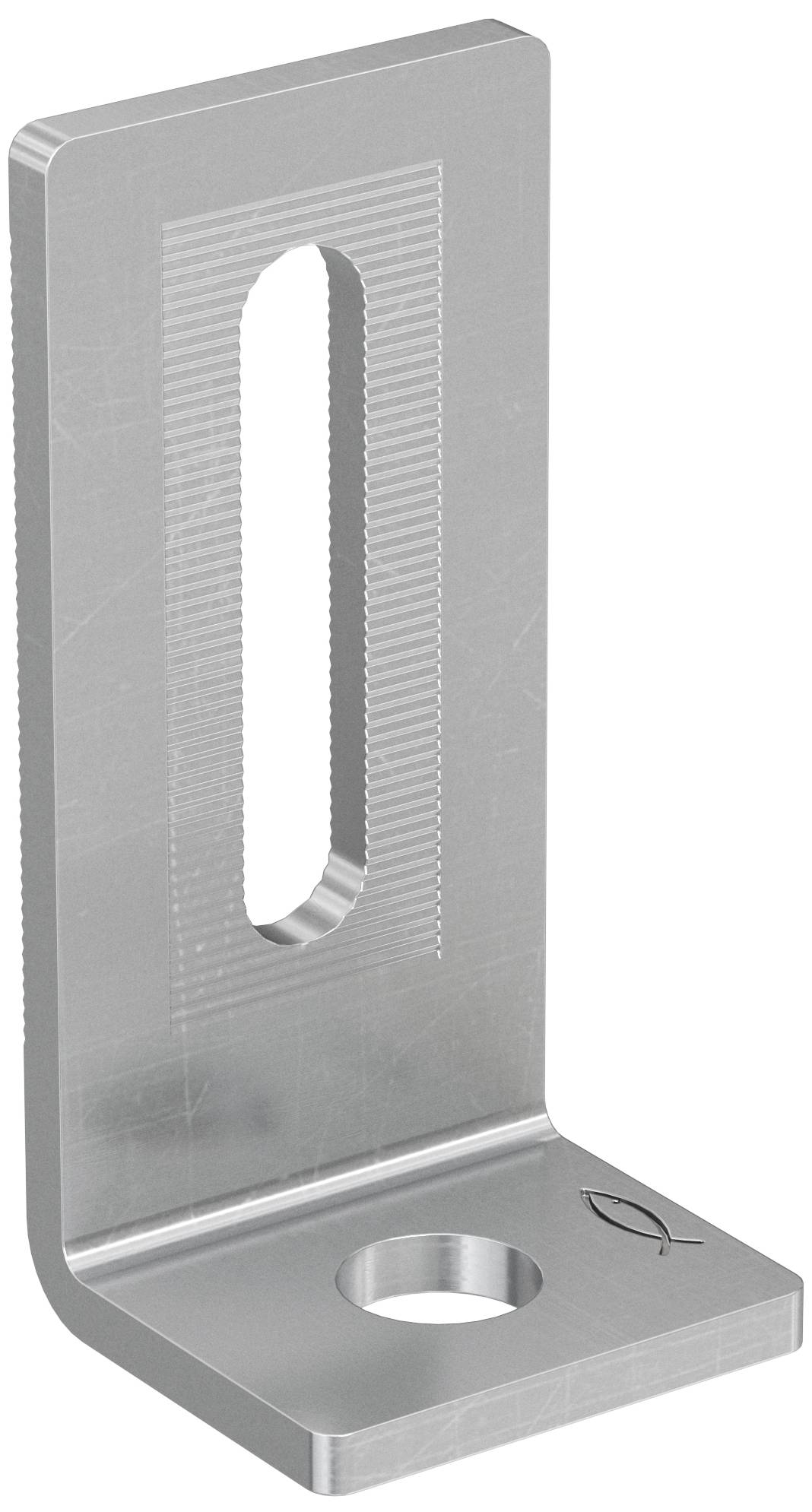

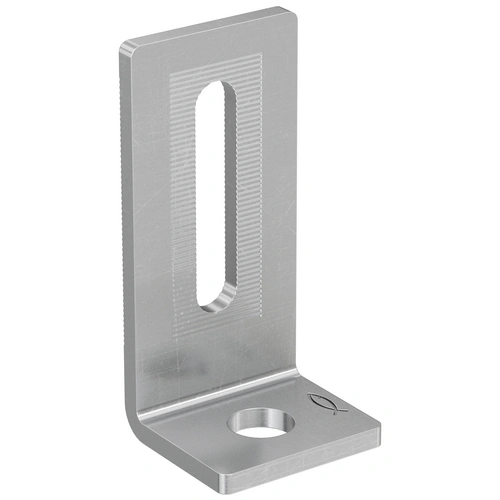

MW SA A2 ist die Winkel aus Edelstahl A2 zur Verbindung von Stockschrauben mit Solarschienen oder zur Verbindung von zwei sich überlappenden, um 90° gekreuzten Solarschienen. Das Langloch im vertikalen Teil ermöglicht die Höhenverstellung der Solarschiene Schnelle Montage durch das untere Loch und einfache Einstellung durch das seitliche Langloch. Die Verbindungen mit der Schiene sind mit rutschfesten Rändelungen für eine sichere Fixierung versehen.

Lieferumfang

• 10 St.
