Fischer 512195 SolarFlat Blechdach 400 AL Dachschiene

Überblick

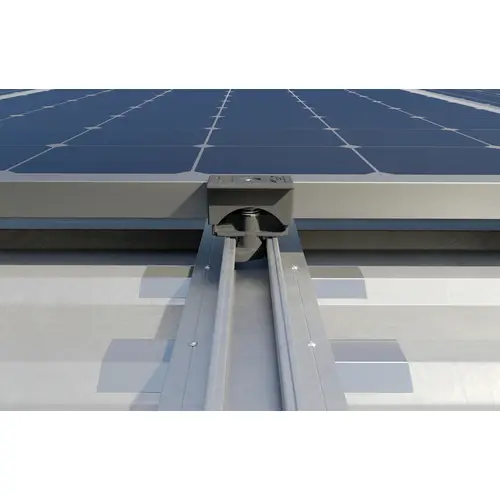

Für die Montage von PV-Paneelen im Hochformat auf Trapezblechen
Ideal für die Optimierung der Konstruktion bei Installationen mit größeren Grundrissen
Hergestellt aus Aluminium AW 6060 T6
Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort
Kleben Sie eine Lage Butylklebeband CG INT zwischen Schiene und Trapezblech. Achten Sie darauf, dass das Butylklebeband so gedreht wird, dass sich die Aluminiumschicht auf der Seite befindet, auf der die Schiene aufliegt
Bei der Befestigung mit ALG Nieten, positionieren Sie die Schiene auf dem Trapezblech und bohren Schiene und Blech gemeinsam mit einem 5,5 mm-Bohrer auf
Bei der Befestigung mit 6x25 EPDM Bohrschraube bohren Sie die Solar Flat Blechdach-Schiene nur an der Stelle vor, an der die Befestigung erfolgen soll. Positionieren Sie die bereits vorgebohrte Schiene auf dem Blech und schrauben Sie die selbstbohrende Schraube ein, indem Sie sie durch das

Beschreibung

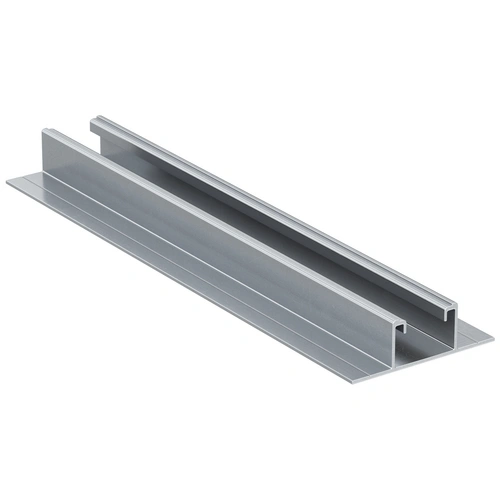

fischer Solar Flat Blechdach ist eine Schiene aus Aluminiumlegierung zur Befestigung von Photovoltaikanlagen auf Flach- oder Schrägdächern mit Trapezblech und orthogonaler Befestigung. Durch die Verwendung von ALG-Nieten ist die Montage schnell und einfach. Darüber hinaus kann das Photovoltaikmodul sowohl mit den Universalklemmen PMU/PMCU als auch mit den vormontierten Klemmen PM-F/PM-C schnell montiert werden. In kurzen Stücken für hohe Flexibilität. Vorgebohrte Teile für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben.

Lieferumfang

• 50 St.
