Überblick
Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M16).Entscheidende Erhöhung der Quertragfähigkeit durch die neue Bewertung (ETA) - weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten.Höchste Beständigkeit wird durch das externe Prüfzertifikat des FAZ II Plus über eine Lebensdauer von 120 Jahre geregelt (M10-M16).Höchste seismische Lasten für die Durchmesser M10-M24 mit und ohne die Verwendung der Verfüllscheibe FFD.Millimetergenaues Anpassen an die Lasten durch die variablen Verankerungstiefen.
Beschreibung

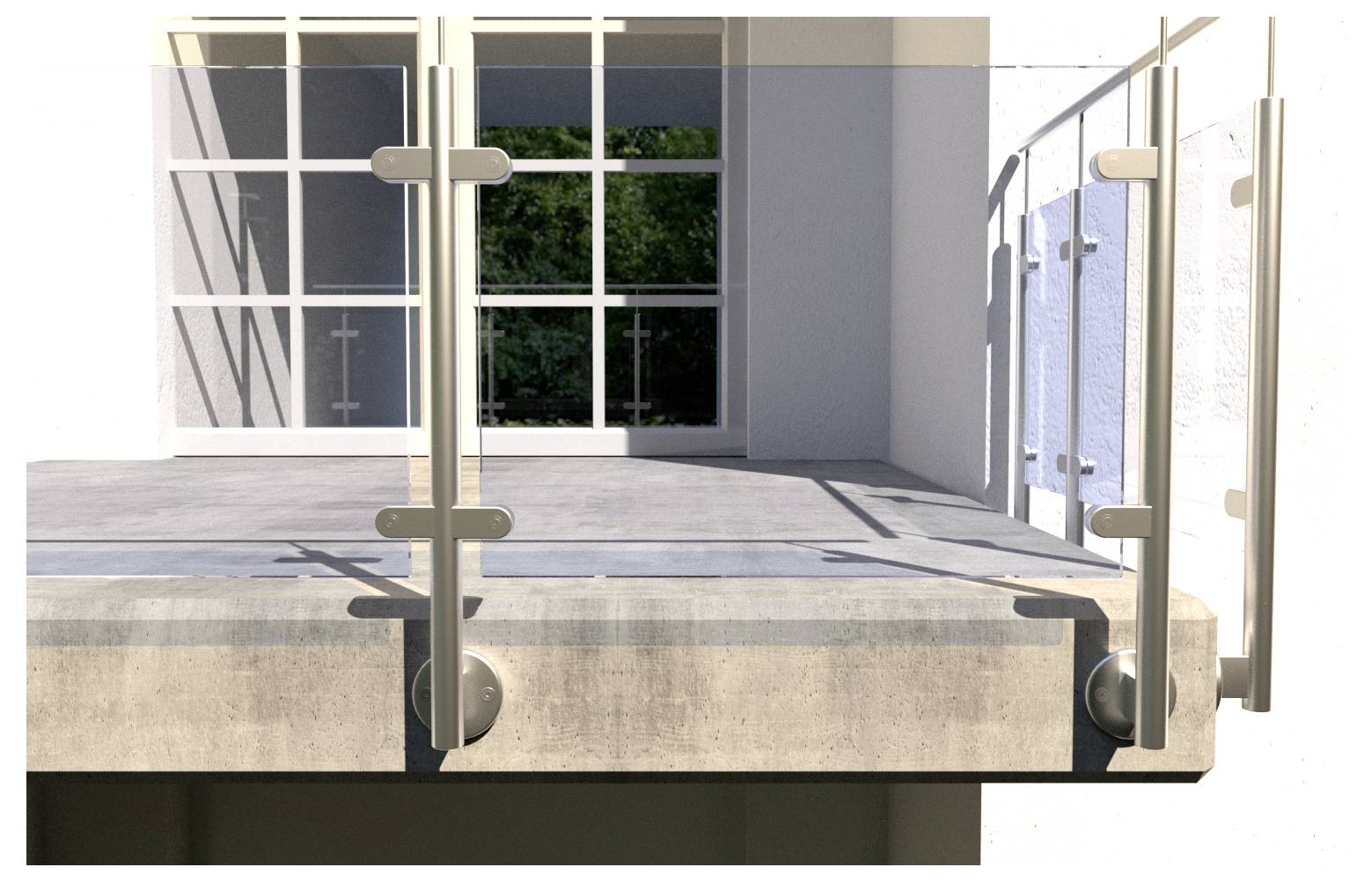

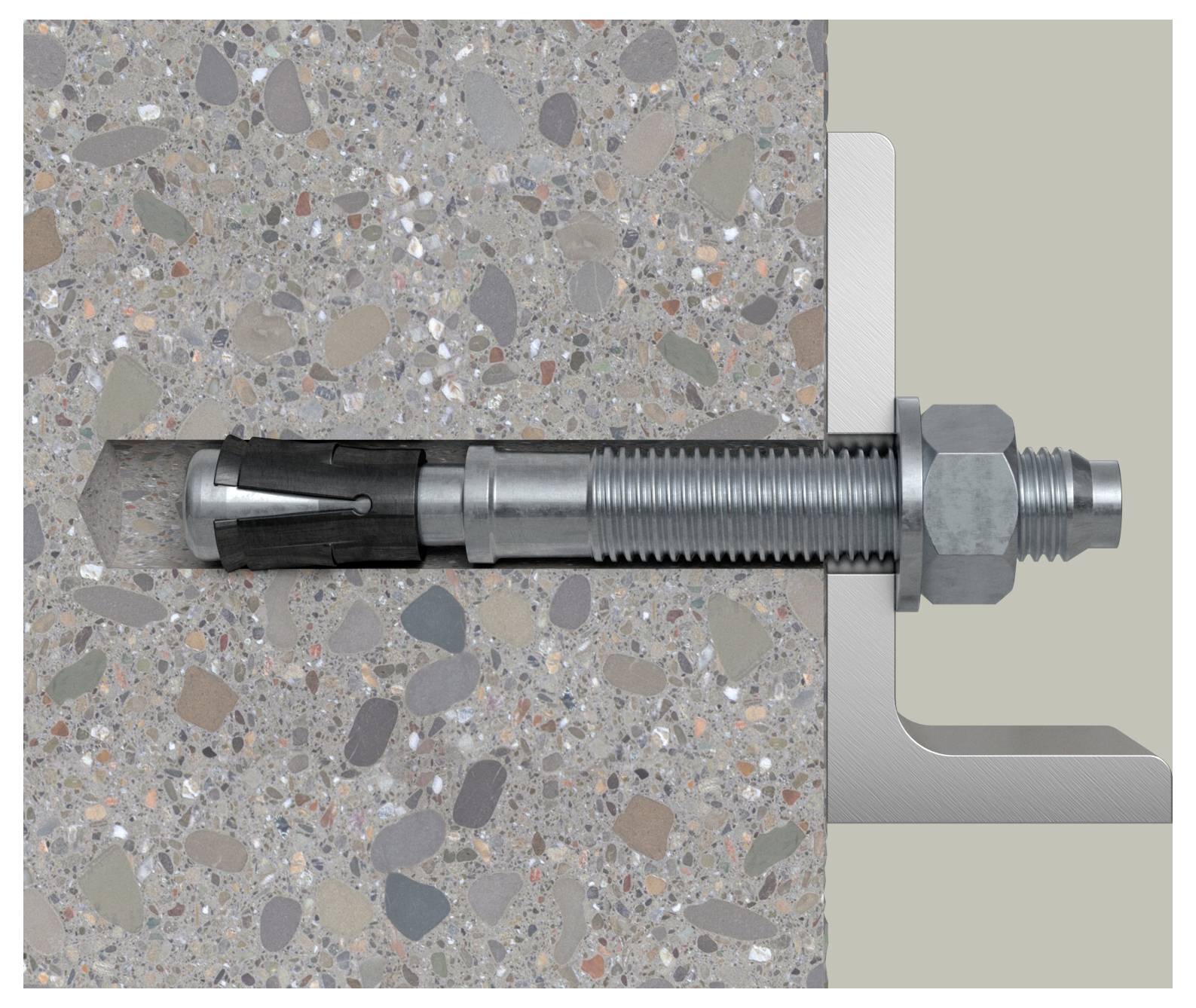

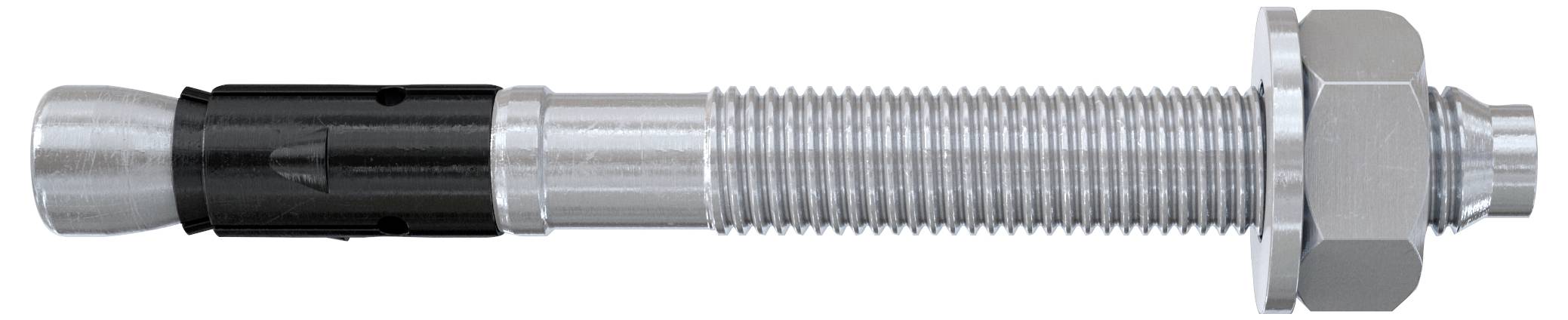

Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche mit hohen Quertragfähigkeiten und breitem Anwendungsfeld. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus kann durch Wegfall der Bohrlochreinigung einfacher und schneller gesetzt werden (M8-M24). Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.
Eigenschaften
Ankerlänge: 110 [mm]
Bohrernenndurchmesser: 12 [mm]
Brandschutz relevant: Ja
Abstandsmontage: Nein
Durchsteckmontage: Ja
Vorsteckmontage: Ja
Gewindemaß (mm): 12 [mm]
Material: Galvanisch verzinkter Stahl
Feuerwiderstandsklasse: R120
Gewinde: M12 x 61 [mm]
Gewinde: M12
Installationsdrehmoment: 60 [Nm]
Max. Dicke des Anbauteils: 10 [mm]

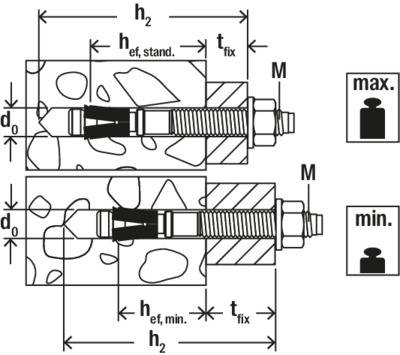

Max. Nutzlänge hef,stand./hef,min.: 10 / 30 [mm]
Min. Bohrlochtiefe bei Durchsteckmontage: 100 [mm]
Max. Anbauteildicke (reduziert): 30 [mm]
Max. Anbauteildicke (standard): 10 [mm]
Schlüsselweite: 19 [mm]
Seismic-Zulassung: C1 / C2
U-Scheibe (Außendurchmesser x Dicke): 18 x 2 [mm]
Verankerungstiefe (reduziert): 50 [mm]
Verankerungstiefe (standard): 70 [mm]
Produktlinie: FAZ II Plus
Antrieb: Sechskant
Produkttyp: Bolzenanker
