Überblick
Kreditkartengroße RF-Signalerfassungs- und -generierungsplattform
Ethernet-Konnektivität
Xilinx SoC (CPU & FPGA)
Zwei schnelle analoge Eingänge und zwei Ausgänge
Möglichkeit der Integration in eigenes System/Produkt
Open Software Quellcode verfügbar
Kompatibel mit Linux oder Windows-PC
Kann als Oszilloskop und Signalgenerator, Spektrumanalysator, Bode-Analysator, Logikanalysator, LCR-Messgerät*, Streaming, SDR oder Vektor-Netzwerkanalysator* verwendet werden
Kann über LabVIEW, MATLAB, Python oder Scilab ferngesteuert werden
Kann zur Anpassung an individuelle Anforderungen umprogrammiert werden
Unterstützt durch einen App-Marktplatz mit mehreren kostenlosen Apps verfügbar
* Erfordert ein Erweiterungsmodul.
Beschreibung

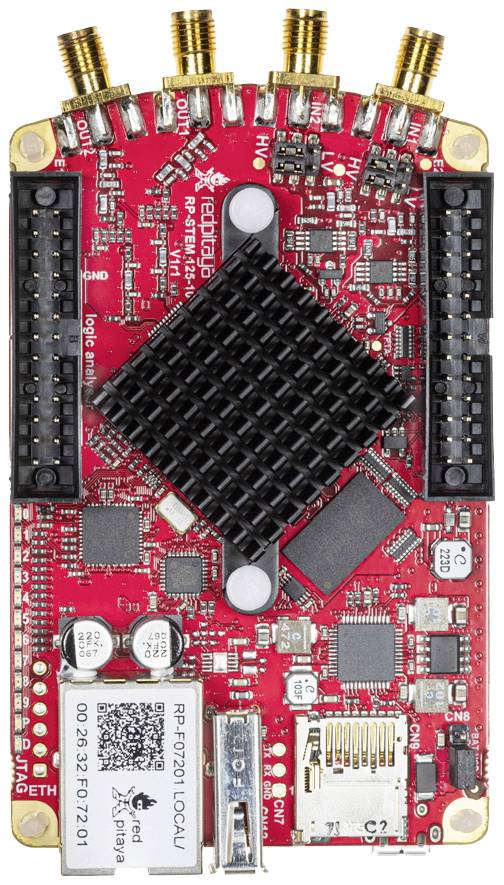

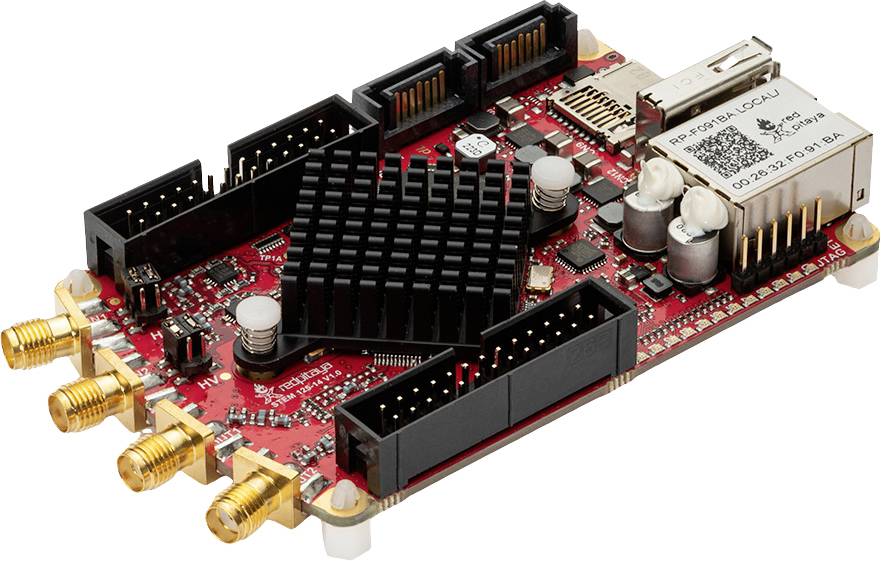

STEMlab 125-14 ist unser vielseitigstes und beliebtestes Produkt, das 2013 auf den Markt gebracht wurde, als Red Pitaya gegründet wurde. Seitdem wurde es in einer Vielzahl von Bereichen eingesetzt, von Hobbyisten und Amateurfunkbetreibern bis hin zur Industrie, Forschung und Weltraumanwendungen.

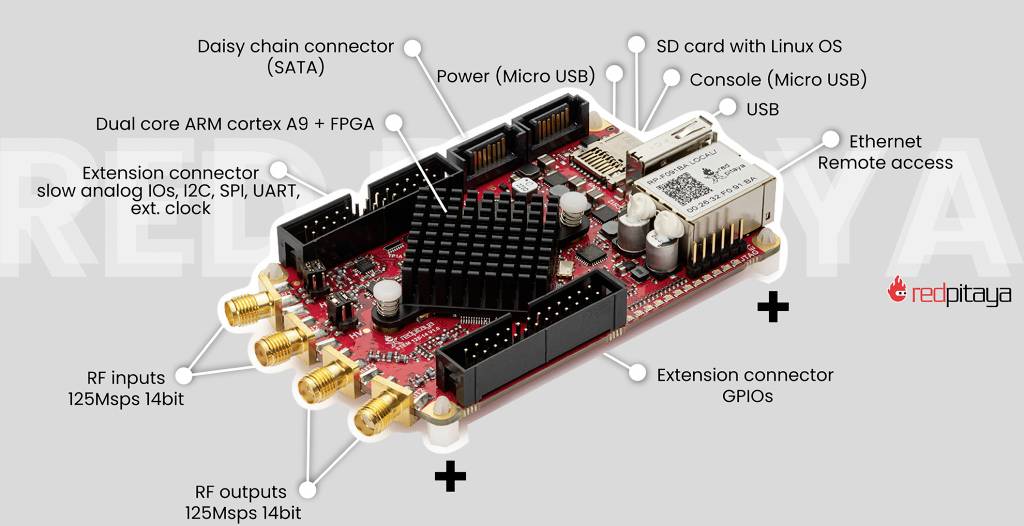

Es verfügt über zwei 125Msps 14-Bit-Eingänge und zwei 14-Bit-Ausgänge, einem Xilinx Zynq 7010 FPGA und bietet Fernzugriff über eine Online-App-Benutzeroberfläche, die über Ethernet oder Wi-Fi erreichbar ist.
Anwendungsfälle:
Open-Source-Hochfrequenz-Lock-In-Verstärker
FPGA-basiertes digitales Auslesesystem für ein Mehrkanal-Röntgen- und Gammastrahlenspektrometer
16-Kanal-Elektroimpedanz-Tomographiesystem unter Verwendung des Red Pitaya
3D-Roboter-Ultraschallsystem
Interdigitaler Elektroden-Biosensor zur Erkennung von DNA-Sequenzen
PyRPL (Python Red Pitaya Lockbox) – ein Open-Source-Softwarepaket für FPGA-gesteuerte Quantenoptik-Experimente
NMR-Relaxationsspektrometer
Bodenradar
Anwendungen:
Automatisierte Tests
Tragbares Test- und Messgerät
Mehrkanalige Datenerfassung
Lock-in-Verstärker
OEM-DAQ-Gerät
Radargeräte
Quantencomputing-Experimente
Weltraum- und militärische HF-Anwendungen
Skimmer-Server
Reverse-Beacon-Netzwerk (RBN)
Eigenschaften
RAM: 512 MB (4 GB)
Systemspeicher: Micro SD bis zu 32 GB
Ethernet: 1 Gbit
USB: USB 2.0
WLAN: Verwendung eines Wi-Fi-Dongles
RF-Eingänge: 2 Kanäle
Abtastrate: 125 MS/s
ADC-Auflösung: 14 Bit
Spannungsbereich in vollem Umfang: ± 1V / ± 20V
Eingangskopplung: Gleichstrom (DC)
Bandbreite: DC-60MHz
Eingangsimpedanz: 1M Ω
RF-Ausgänge: 2 Kanäle
Abtastrate: 125 MS/s
DAC-Auflösung: 14 Bit
Spannungsbereich in vollem Umfang: ± 1V
Lastimpedanz: 50 Ω
Kurzschlussschutz: Ja
Typische Anstiegs-/Abfallzeit: 2V / 10 ns
Bandbreite: DC-60MHz
Digitale Ein-/Ausgänge: 16
Analoge Eingänge: 4 Kanäle 0-3,5V 12 Bit
Analoge Ausgänge: 4 Kanäle 0-1,8V 12 Bit
Kommunikationsschnittstellen: I2C, SPI, UART
Verfügbare Spannungen: - 4V, + 3,3V, + 5V
Auslöseeingang: Über Erweiterungsanschluss
Daisy Chain-Verbindung: Über SATA-Verbindung
Ref.-Takt-Eingang: Nicht verfügbar
Anwendung: Wissenschaft, Industrie
Gewicht: 0,5 kg
Abmessungen: 22 × 15 × 7 cm
Lieferumfang

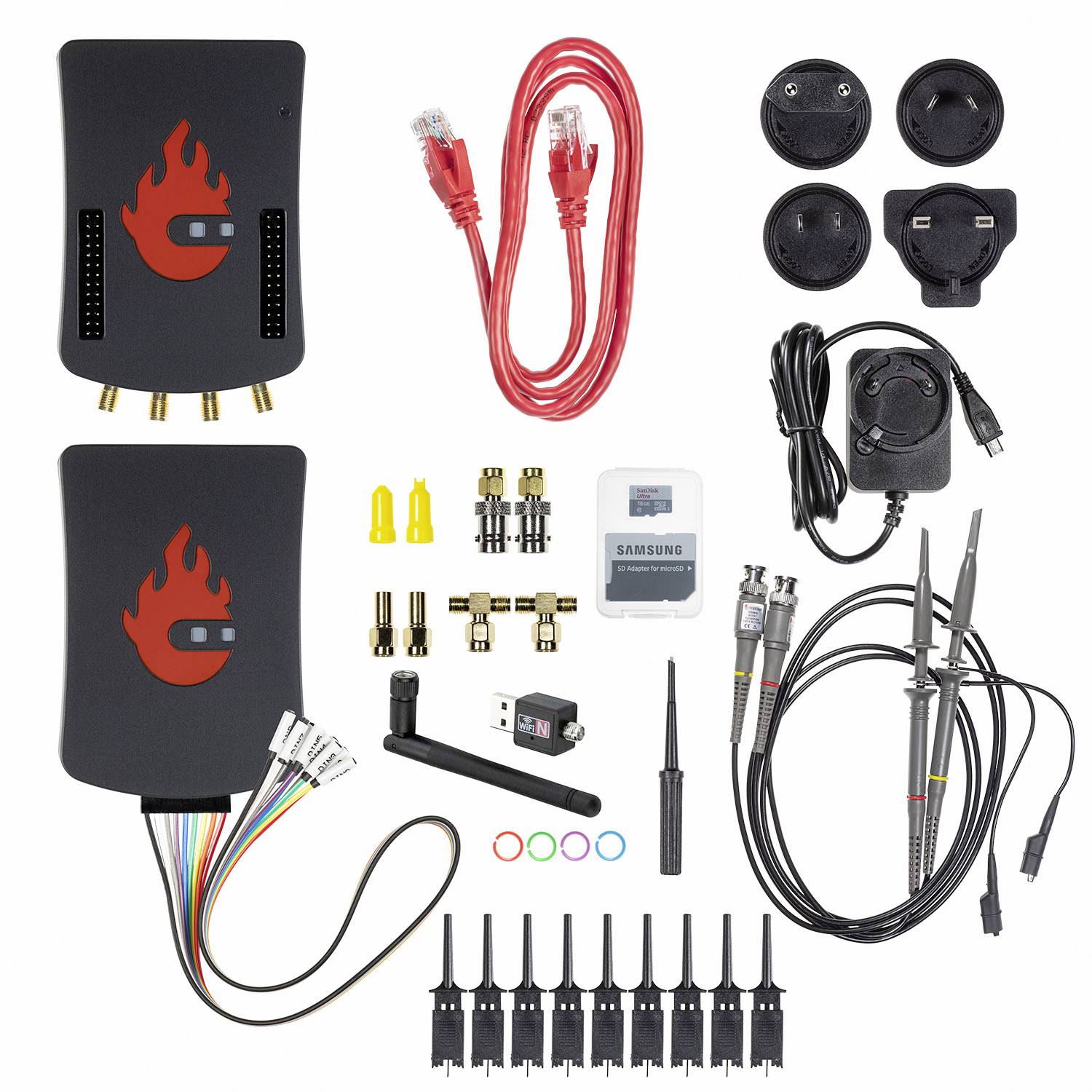

- Red Pitaya STEMlab 125-14 Board

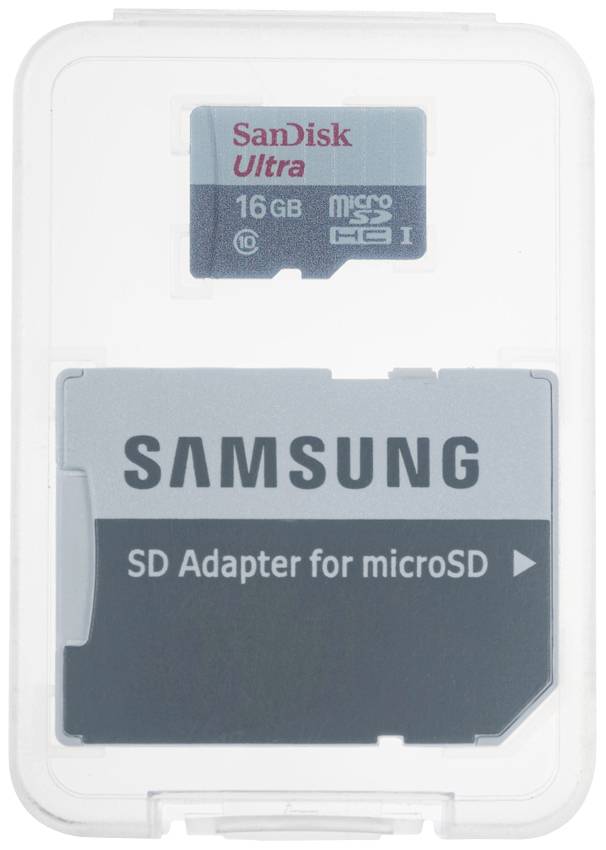

- SD-Karte (16GB, Klasse 10)
- Ethernet-Kabel (1m)

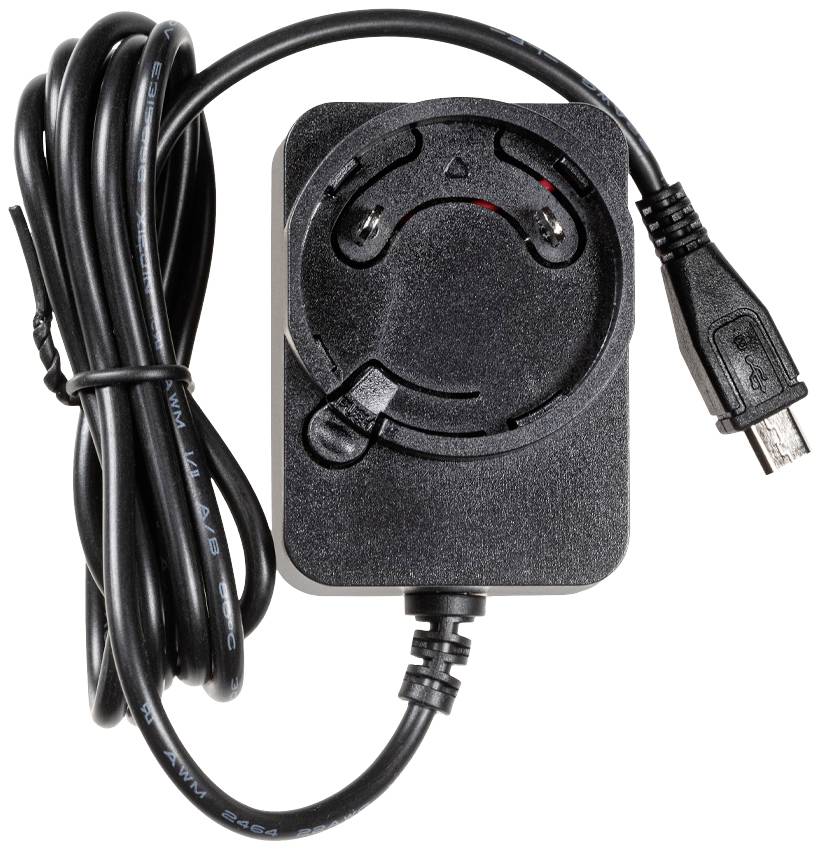

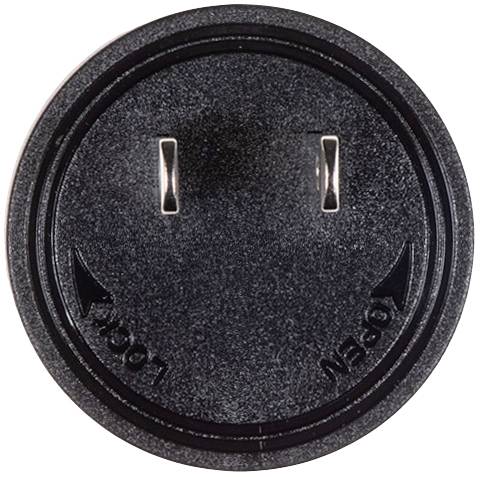

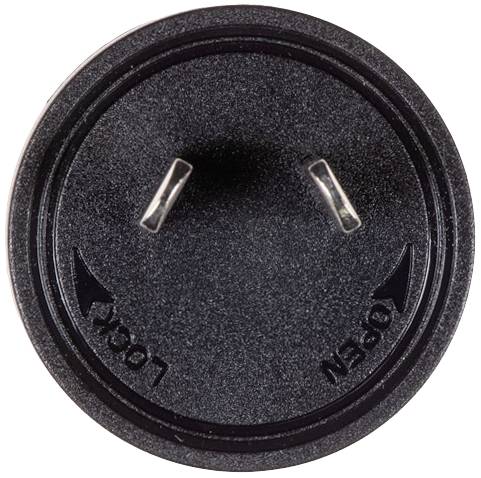

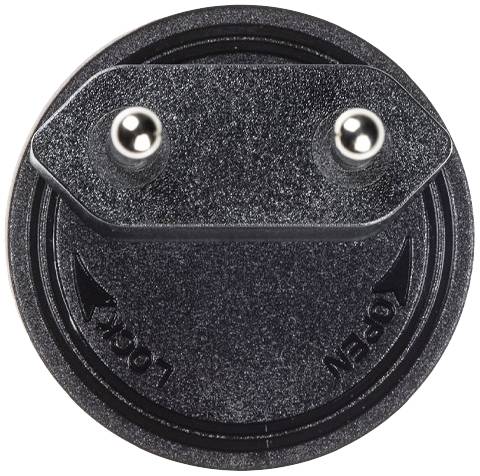

- Netzteil (5V, 2A)
- Aluminiumgehäuse

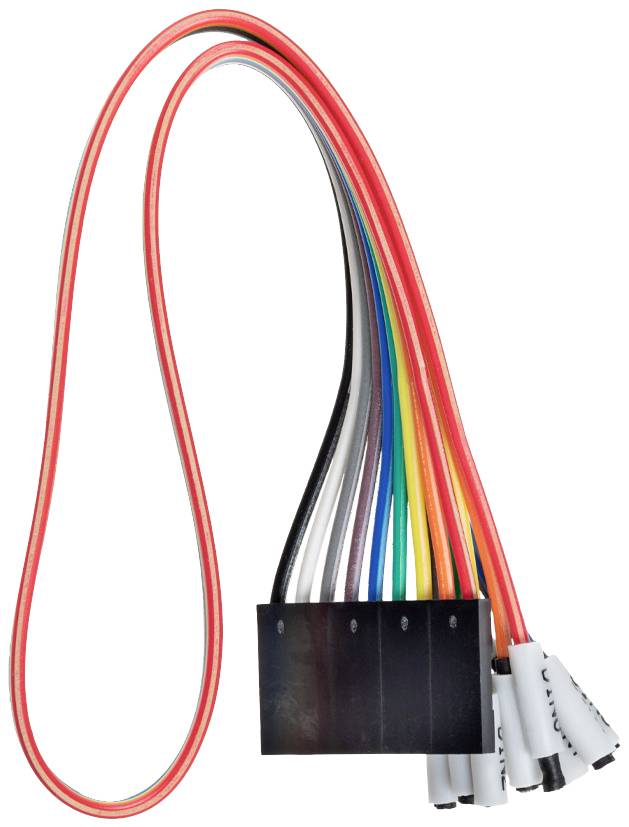

- Logikanalysator-Erweiterungsmodul

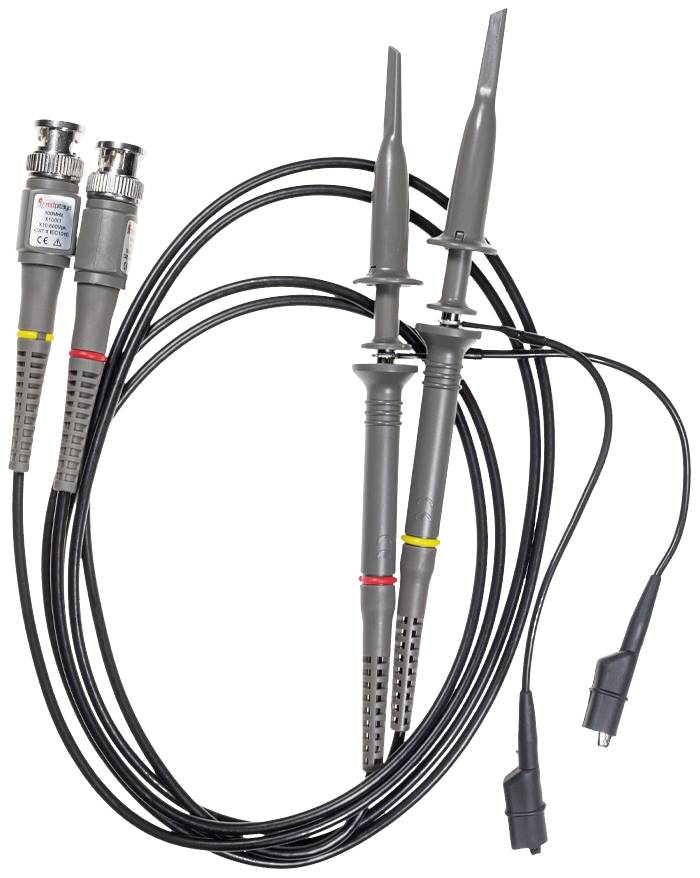

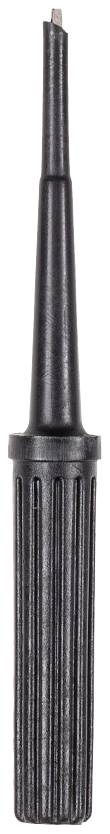

- 2x Oszilloskop-Sonden

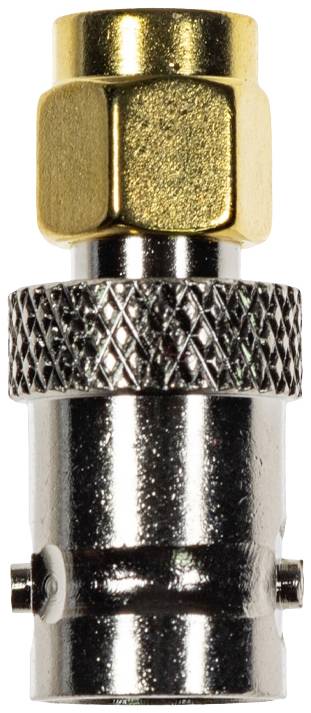

- 2x SMA auf BNC Adapter
- 2x 50 Ohm Abschlusswiderstände

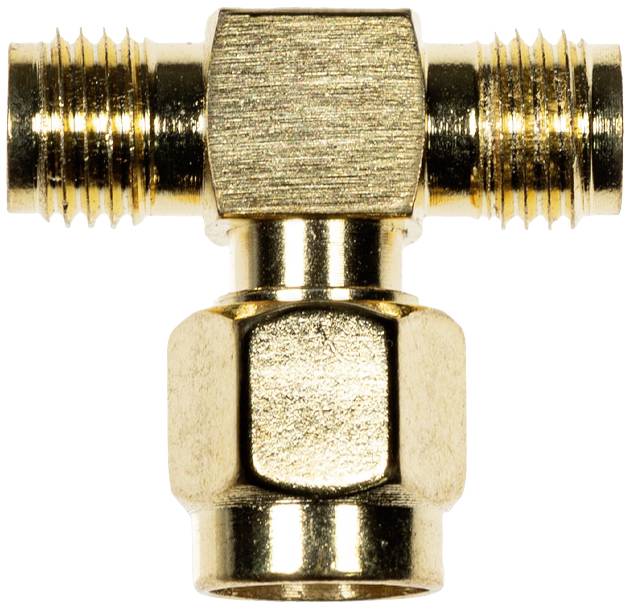

- 2x SMA T-Adapter

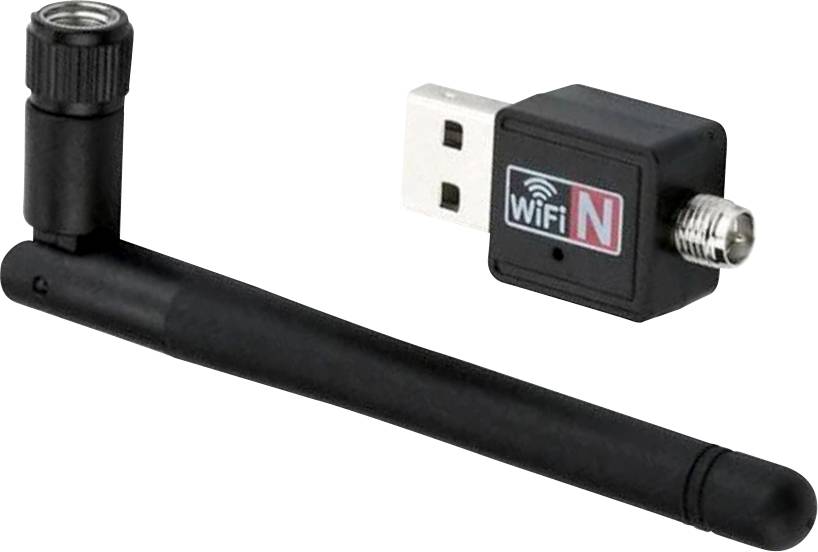

- WLAN-Dongle
Voraussetzungen
Linux oder Windows-PC
