Überblick
Multifunktionsprüfgerät zur Prüfung der elektrischen Sicherheit von Maschinen, Schaltschränken und Elektrogeräten mit HV-Prüfung bis 3 kV
Sehr hohe Bedienerfreundlichkeit durch Express-Befehlstasten, Farb-Touch-Display, Hilfebildschirme mit Anschlussbildern, großen Messwertespeicher, ...
Modernste Kommunikation: USB-Schnittstelle oder Fernzugriff über WLAN zur Nutzung der mitgelieferten Machine-Tester-Transfer Software
Automatische und benutzerdefinierte Prüfsequenzen, erweiterbar durch Prüfanweisungen mit Text oder Bild
Benutzerdefinierte Sichtprüfungen konfigurieren, um auf Besonderheiten jedes Prüflings eingehen zu können
Große Vielfalt an Zusatzfunktionen für weitere Anwendungen (Zs, Zi, RIso, RCD, W, Strom über Zange, Direkte und Differenz-Ableitstrommessung, ...)
Praktisches optionales Zubehör für mehr Sicherheit und Effizienz bei den Messungen (Fußschalter, Warnlampen, Scanner, Label-Drucker, ...)
Beschreibung
BEDIENERFREUNDLICHKEIT

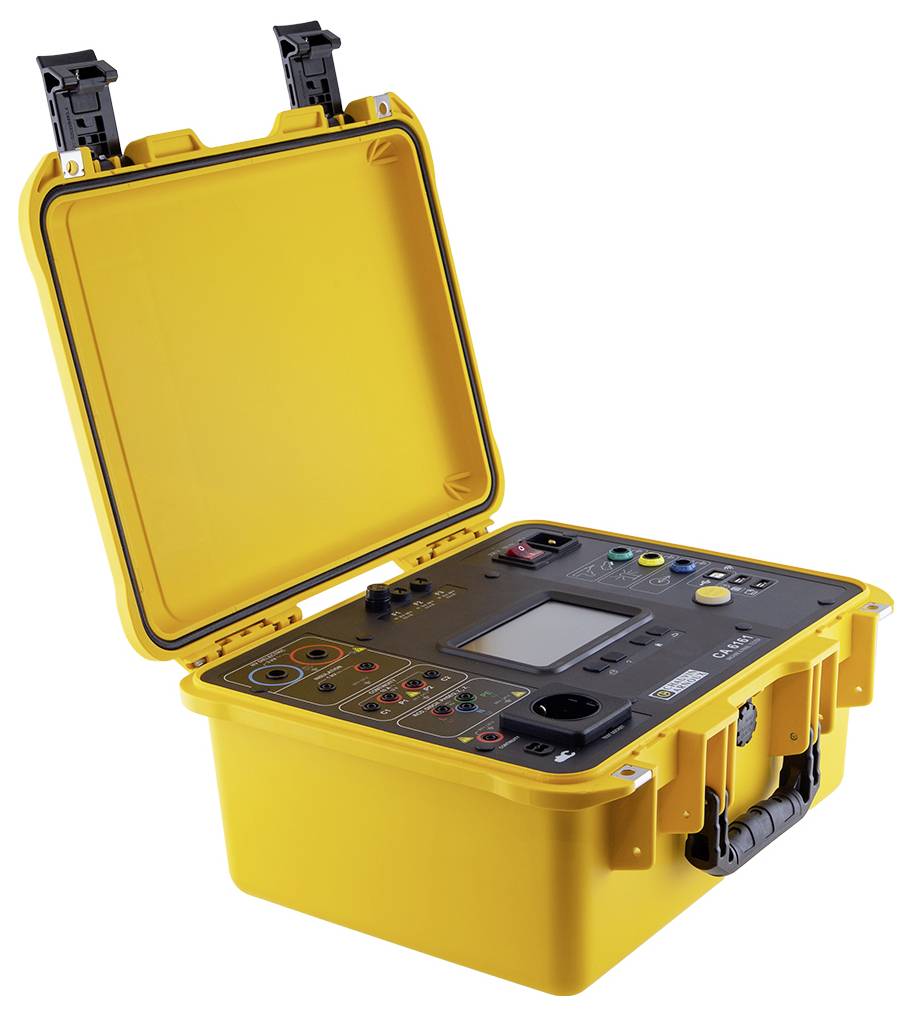

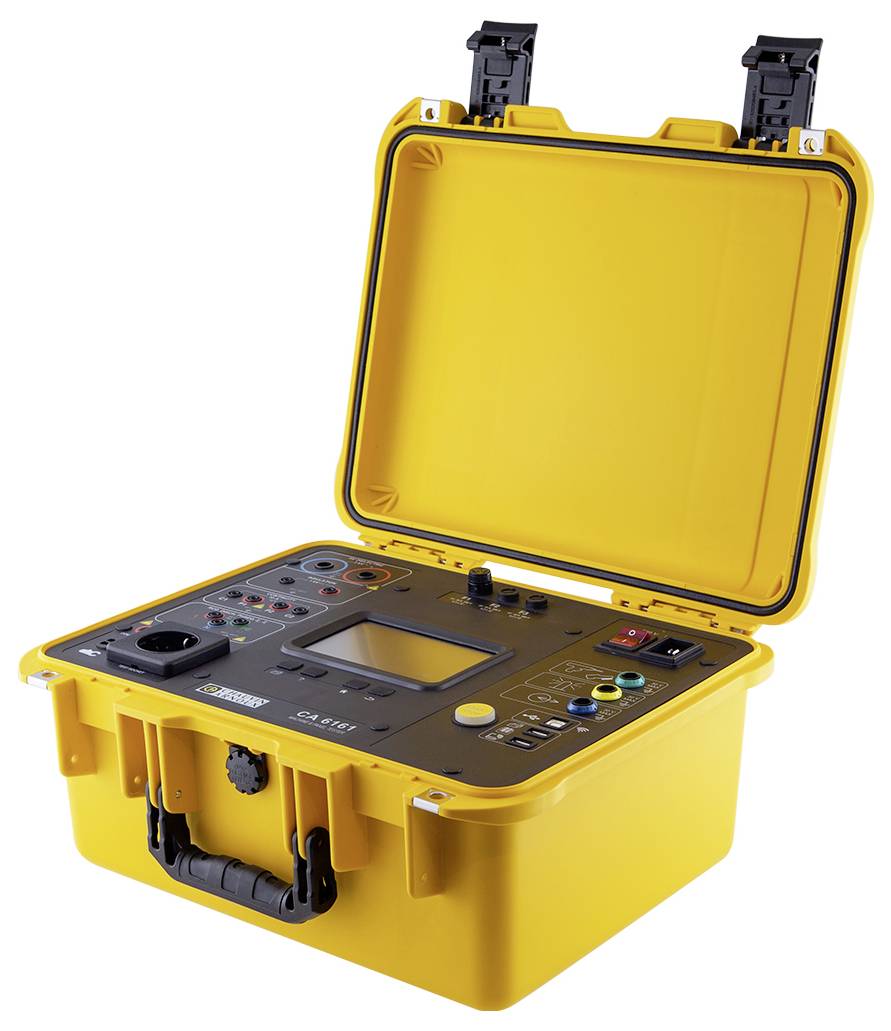

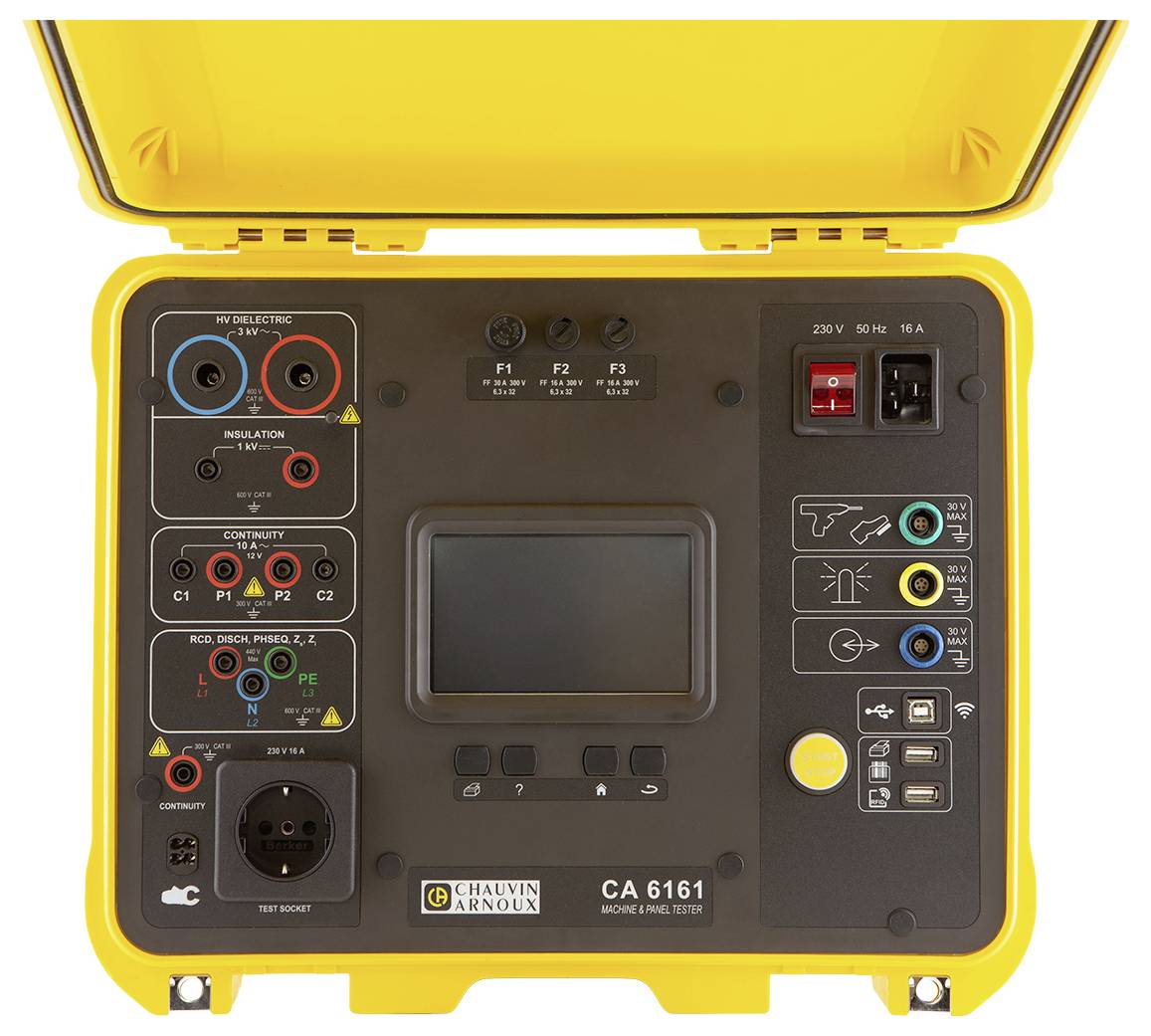

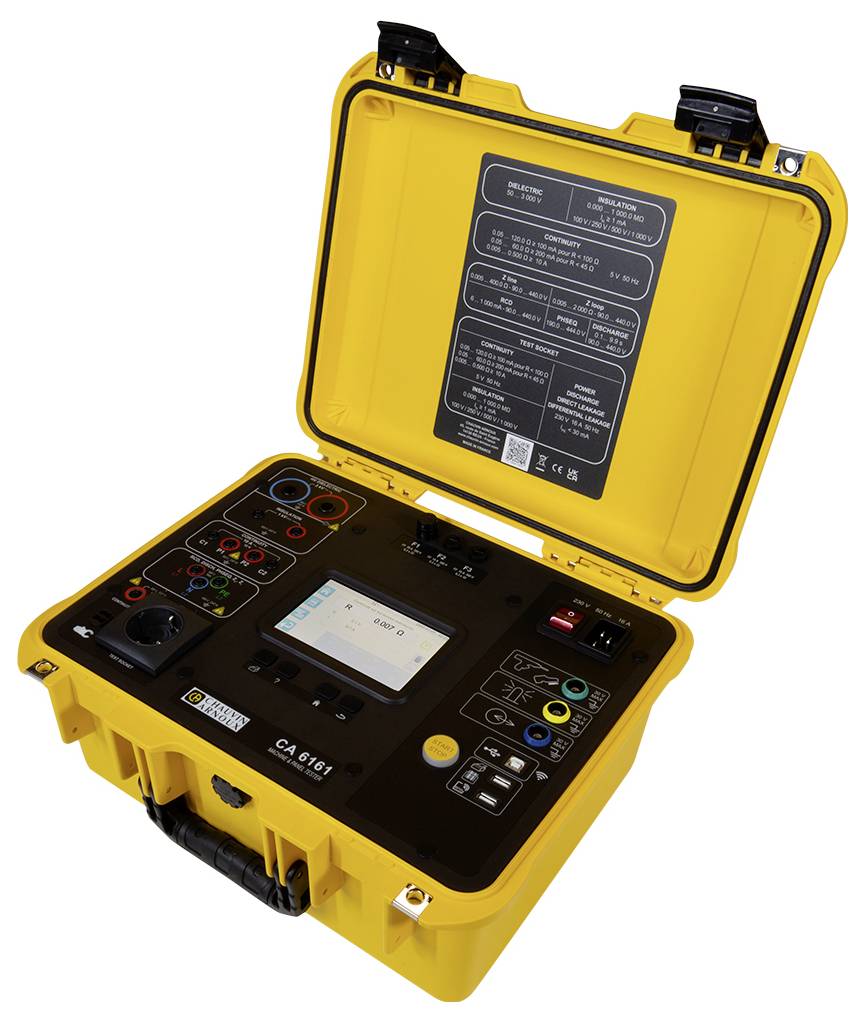

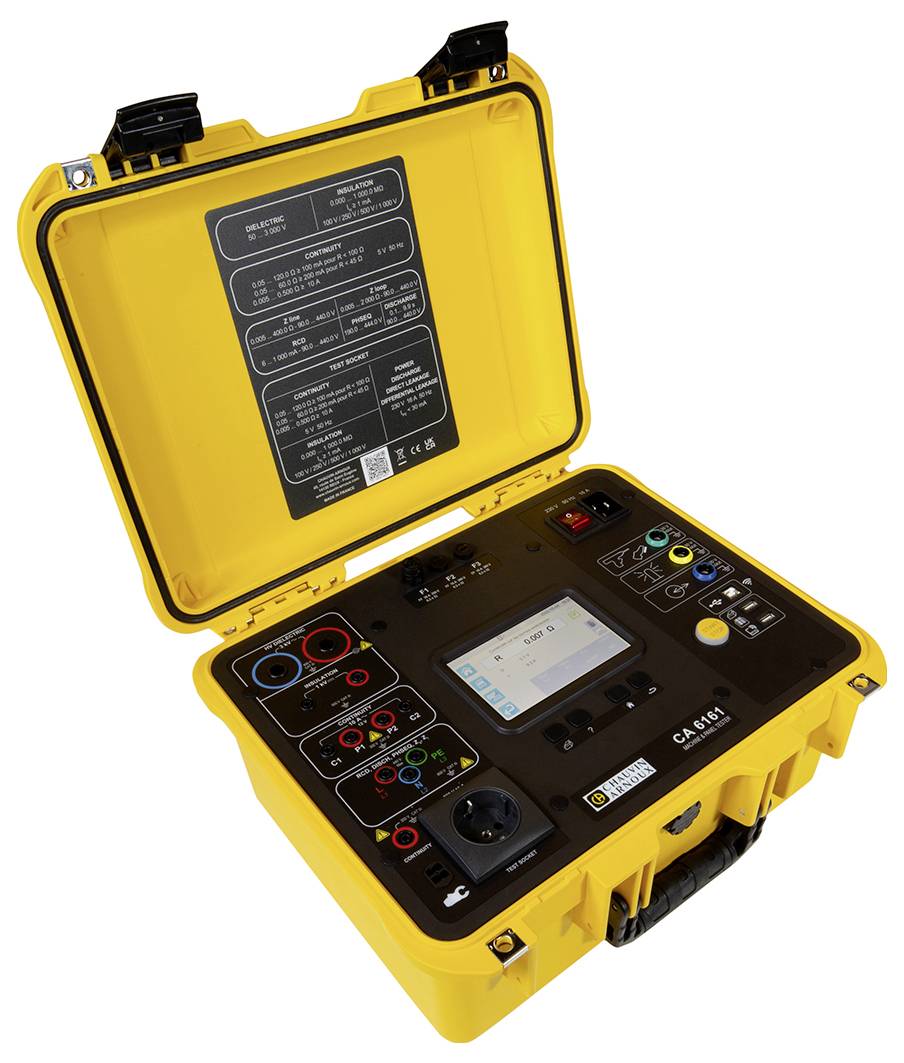

Der CA 6161 kommt in einem gelben Baustellenkoffer. Er verfügt über einen beleuchteten Touchscreen, der auch mit Handschuhen bedient werden kann. Die mehrsprachige Bedienerschnittstelle kann während der gesamten Nutzung zahlreiche Hilfsbildschirme anzeigen, um den Nutzer durch Bilder, Texte und Symbole zu führen. Er kommuniziert per WLAN-Verbindung und über die beiden USB-A-Anschlüsse.
Vier Express-Befehlstasten
Der Installationsprüfer CA 6161 besitzt vier Express-Befehlstasten, damit Sie in jeder Lage folgende Funktionen bequem direkt bedienen können: Ausdrucken einer Messung auf dem Aufkleber-Drucker, Aufrufen der Hilfe für die aktuelle Funktion, Zurückkehren zum Hauptbildschirm und Zurückkehren zum vorherigen Menü. Besonders praktisch ist das direkte Zurückspringen zum Hauptbildschirm, egal auf welcher Ebene der Benutzeroberfläche man sich gerade befindet.
Der CA 6161 speichert bis zu 100.000 Prüfungen. Eine PC-Software überträgt per WLAN oder USB die Prüfdaten und dient der Analyse und Berichterstellung.
Die Aktualisierung der eingebetteten Software erfolgt ganz bequem in wenigen Minuten mit einem USB-Stick.
ANWENDUNGSBEREICHE
Der CA 6161 ist perfekt geeignet für die Prüfung und Zertifizierung der elektrischen Sicherheit von Geräten im Rahmen von:
• Überprüfung der Konformität bei der Endkontrolle,
• wiederkehrende Prüfung,
• Wartungsarbeiten.
Seine Einsatzbereiche findet er vor allem bei:
• Herstellern von elektrischen Geräten und Ausrüstungen für die Konformitätsprüfung (Kennzeichnung)
• Elektroinstallateuren für die Prüfung von Niederspannungs-Schaltschränken
• Wartungsunternehmen für die Industrie, um die Konformität von Maschinenparks oder Anlagen zu prüfen
• Kundendienstfirmen für Reparaturen und Konformitätsprüfungen von fehlerhaften Elektrogeräten und Ausrüstungen
• Prüfstellen für wiederkehrende Prüfungen
• Technischen Ausbildungszentren
FUNKTIONSUMFANG VON CA 6161
• Durchgangsprüfung 2- oder 4-Leiter-Messung, 0,1 A, 0,2A, 10 A, Spannungsabfall ∆ U
• Isolationsprüfung 1 GΩ
• Dielektrische Spannungsprüfung 3 kV
• Prüfung von RCD / FI Typ A, AC, B, B+, F, EV
• Schleifenimpedanz und Leitungsimpedanz
• Direkte Ableitstrommessung
• Differenz-Ableitstrommessung
• Leistungen in Einphasen- oder Drehstromnetzen
• Messung mit Stromzange
• Bestimmung der Phasenfolge
• Entladezeit

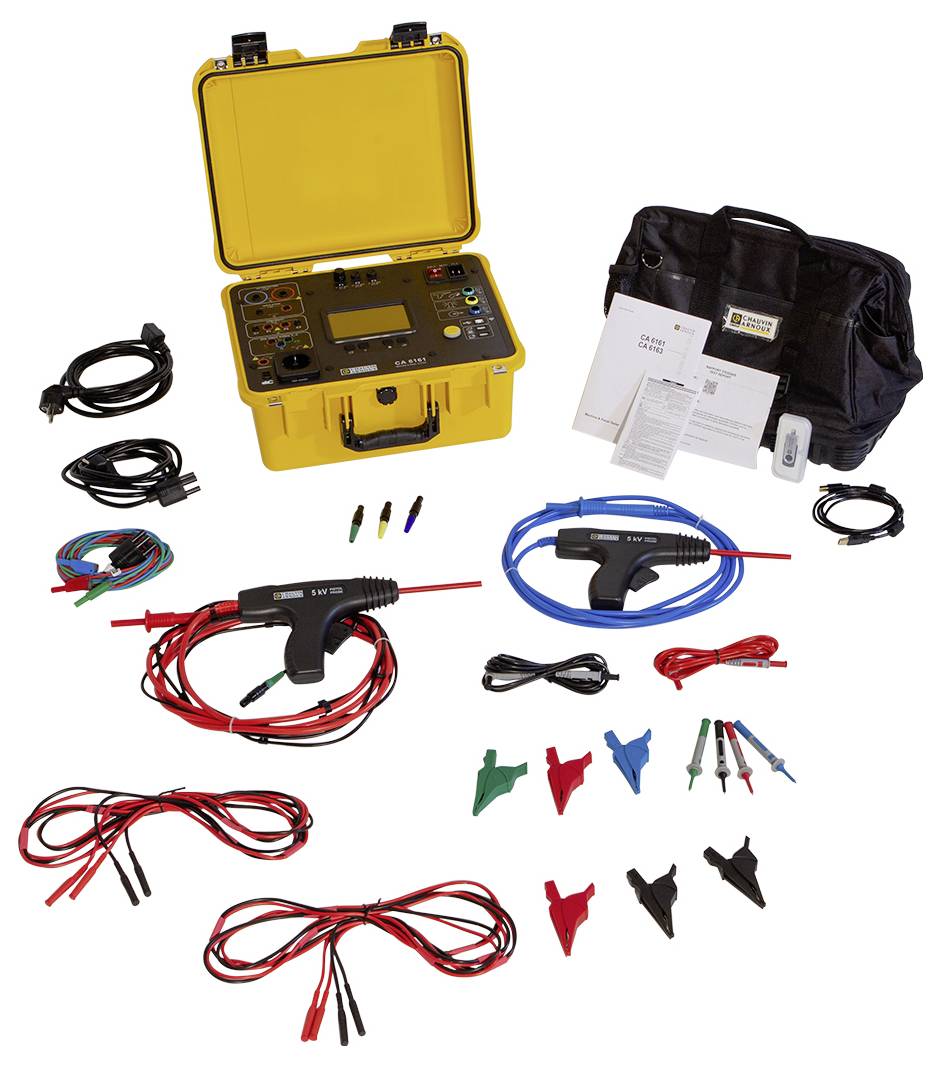

Lieferumfang
- 1 Transporttasche
- 1 Netzkabel C19 mit Schutzkontaktstecker (2,5 m)
- 1 USB-Kabel A/B
- 2 HV-Prüfpistolen mit 3 m Kabel (rot/blau)
- 3 Erweiterungssteckern (grün/gelb/blau)
- 4 Prüfspitzen (schwarz/rot/grün/blau)
- 1 3-adrige Anschlussleitung mit 3 Sicherheitsleitungen (2,5 m)
- 1 3-adrige Anschlussleitung mit Schutzkontaktstecker (2,5 m)
- 6 Krokodilklemmen (2 rote
- 2 schwarze
- 1 grüne
- 1 blaue)
- 2 doppelte Messleitungen für Durchgangsprüfung 10 A (3 m)
- 1 mehrsprachige Schnellstartanleitung
- 1 mehrsprachiges Sicherheitsdatenblatt
- 1 Prüfbericht mit Messwerten
