Überblick
Robuster Isolationsmesser für anspruchsvolle Einsätze zur Messung sehr hoher Isolationswiderstände bis 10 TΩ mit Prüfspannungen bis 5 kV
Großes beleuchtetes LCD-Display mit digitaler Anzeige und Analog-Bargraph
Automatische Berechnung der Isolationsqualitätsparameter (DAR, PI, DD)
Mit 4 festen und einer einstellbaren Prüfspannung von 40 V bis 5100 V
Einstellbare Prüfdauer zur verbesserten Beurteilung einer Isolierung bei länger anliegenden Prüfspannungen
Kurvenzeichnung R(T): Automatische Speicherung von Messwerten bei Prüfungen mit programmierter Dauer
Smooth-Funktion: Glättung von instabilen Messergebnissen zur besseren Ables- und Auswertbarkeit
Beschreibung
Beschreibung

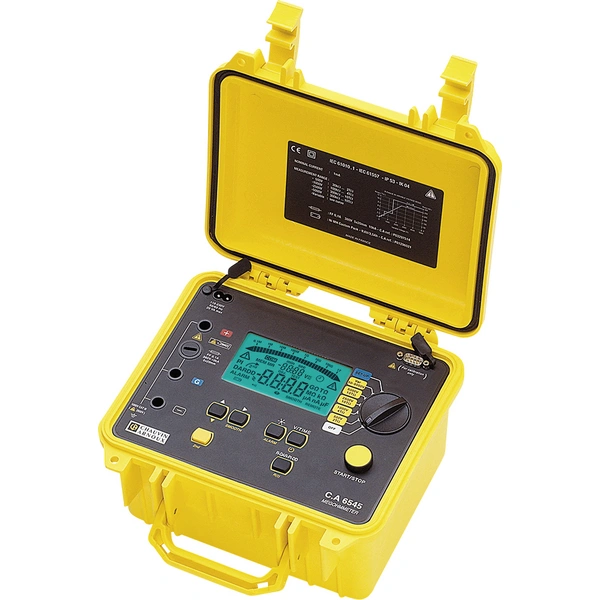

Digitaler Isolationsmesser für 5000 V
In seinem robusten, baustellentauglichen Gehäuse ist der C.A 6545 das optimale Instrument für die quantitative und qualitative Prüfung von Isolationen. Gleichzeitig zum Isolationswiderstand zeigt der Prüfer auch Spannungen, Kapazitäten und Restströme an.
Technische Daten und Funktionen:
Umfassender Messbereich: 10 kΩ bis 10 TΩ
Vier vorgegebene Prüfspannungen: 500, 1000, 2500 und 5000 V
Prüfspannung von 40 V bis 5100 V in 10 V- bzw. 100 V-Schritten programmierbar
Großformatige, beleuchtete LCD-Anzeige für Zahlenwerte und Bargraph
Qualitativer Isolationstest mit automatischer Berechnung der Parameter DAR, PI, DD und Aufzeichnung der Kurve R(t)
Zahlreiche Funktionen: Programmierbare Prüfdauer, Begrenzung der Prüfspannung auf ungefährliche Werte, Smooth, programmierbare Alarme usw.
Stromversorgung: NiMH-Akkus für ca. einen Monat Betriebsdauer bei 10 DAR- und 5 PI-Messungen pro Tag
Installationskategorie: IEC 61010-1 CAT III 1000 V oder CAT I 2500 V und IEC 61557
Abmessungen: 270 x 250 x 180 mm; Gewicht: 4,3 kg
Lieferumfang
- 1 Transporttasche
- 2 Sicherheits-Hochspannungsleitungen mit HS-Stecker und HS-Krokodilklemme (rot/blau
- 3m)
- 1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker mit Rückkontakt und HS-Krokodilklemme (schwarz
- 3m)
- 1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker und HS-Stecker mit Rückkontakt (blau
- 35cm)
- 1 Netzanschlusskabel 1,8 m
- 8 vereinfachte Bedienungsanleitungen
- 1 USB-Stick mit Bedienungsanleitungen
