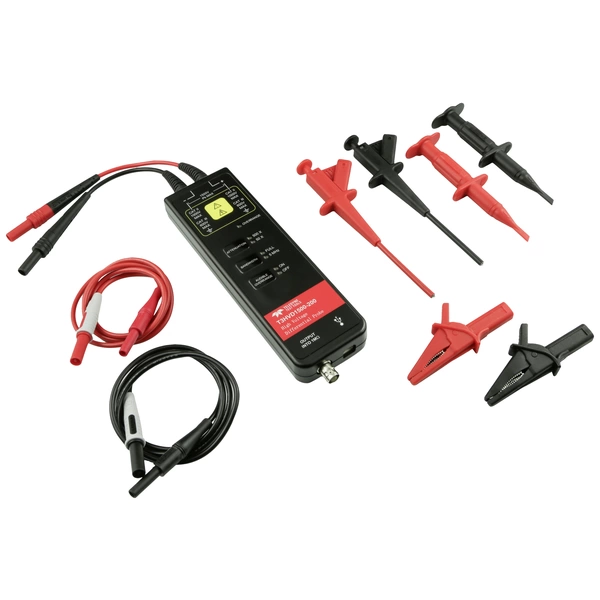

Teledyne LeCroy Probe Differential-Tastkopf-Set 70MHz 1500V

Überblick

Bandbreite 70 MHz

Beschreibung

Die neuen Hochspannungs-Differenzialtastköpfe der Reihe T3HVD von Teledyne Test Tools sind aktive Differenzialspannungstastköpfe bis zu 70 MHz Bandbreite, Spannungen bis zu ± 1500 V (DC + Peak AC), schnelle und genaue Wellenformerfassung, einer Messgenauigkeit von ± 2 % und geringer Belastung der Testschaltung. Diese Tastköpfe können mit jedem Oszilloskop mit einem 1 MΩ BNC-Eingang verwendet werden.

Eigenschaften

Wesentliche Merkmale
Genaue und einfache Spannungsmessungen
Bandbreite von 70 MHz
Differentialsignaleingang von bis zu ± 1500 V (DC + Peak AC)
Hohe differentielle Eingangsimpedanz von bis zu 10 MΩ / < 2.0 pF je nach Modell
Kombinierte single ended und differentielle Messfähigkeit
Verwendung mit jedem Oszilloskop mit einem 1 MΩ-Eingang und BNC-Anschluss
Überspannungsalarm mit zwei Anzeigen
Umschaltbare Bandbreitenbegrenzung zur Rauschreduzierung

Anwendungen
Leistungselektronik
Mehrphasige Motorantriebe (Elektrofahrzeuge, etc.)
Wechselrichter und Leistungsumwandlung
Häusliche und industrielle Photovoltaik (PV)-Systeme Entwurf
Allgemeine Fahrzeugelektronik
Entwurf von Stromversorgungen
Messung von Schwebespannungen
Haushaltsgeräte (Waschmaschinen, Induktionskochfelder, usw.)
Forschung und Entwicklung
Universitäten, allgemeine Elektronik und Bildung

Lieferumfang

• Single Differential Probe
• 2x Krokodilklemmen
• 2x Zangenklemmen
• 2x Hakenklammern
• 2x Verlängerungskabel
• 1x BNC-Ausgangskabel
• 1x USB-Stromkabel
• 1x Wandsteckdose USB-Netzteil
• 1x Gebrauchsanweisung
• 1x Kalibrierungsbericht
