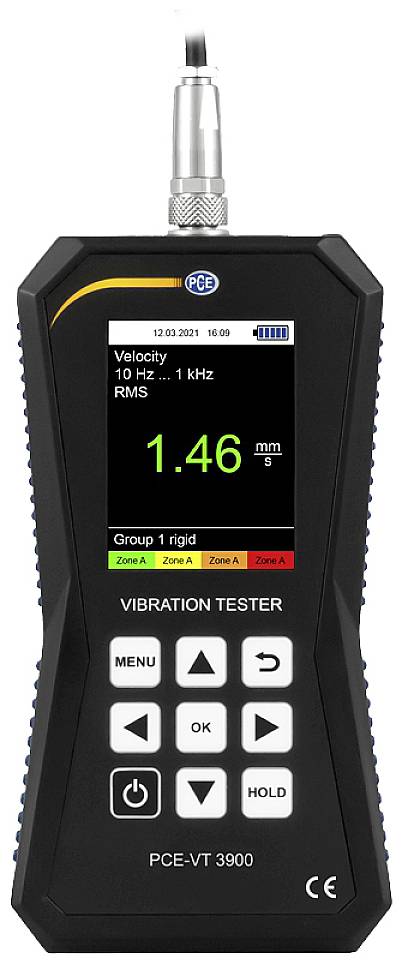

PCE Instruments PCE-VT 3900 Beschleunigungsmesser

Überblick

Zur mobilen Schwingungsmessung
Messbereich bis 399,9 m/s²
FFT Analyse
Routenmessung
Manueller Messwertspeicher

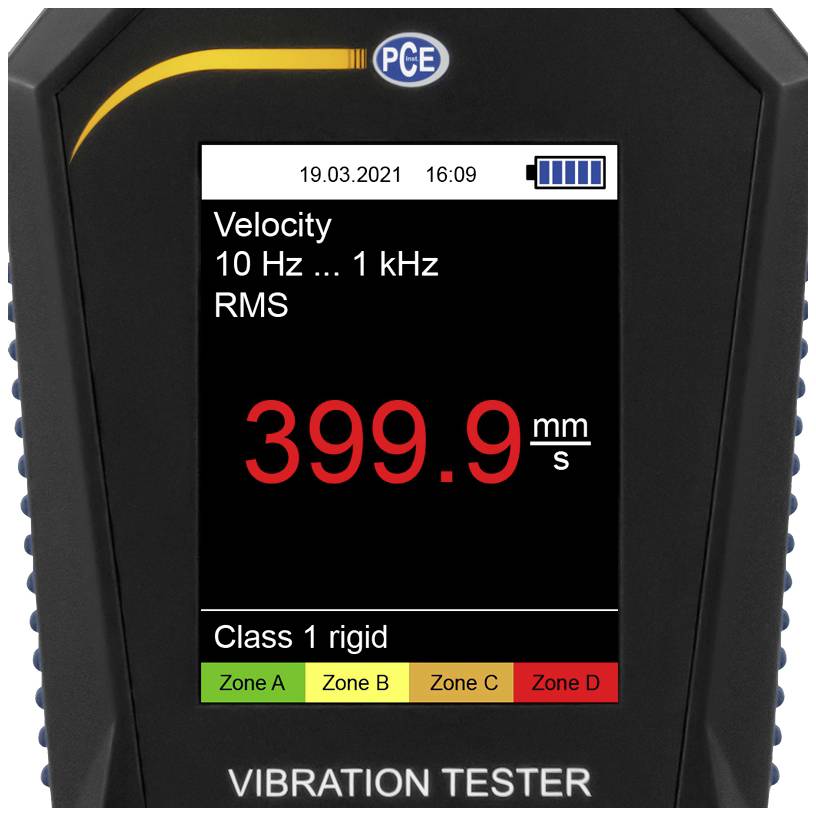

Automatische ISO 10816-3 Bewertung
Interner Speicher
LC Display 2,48 "
Wiederaufladbarer Akku
Micro-USB Schnittstelle

Beschreibung

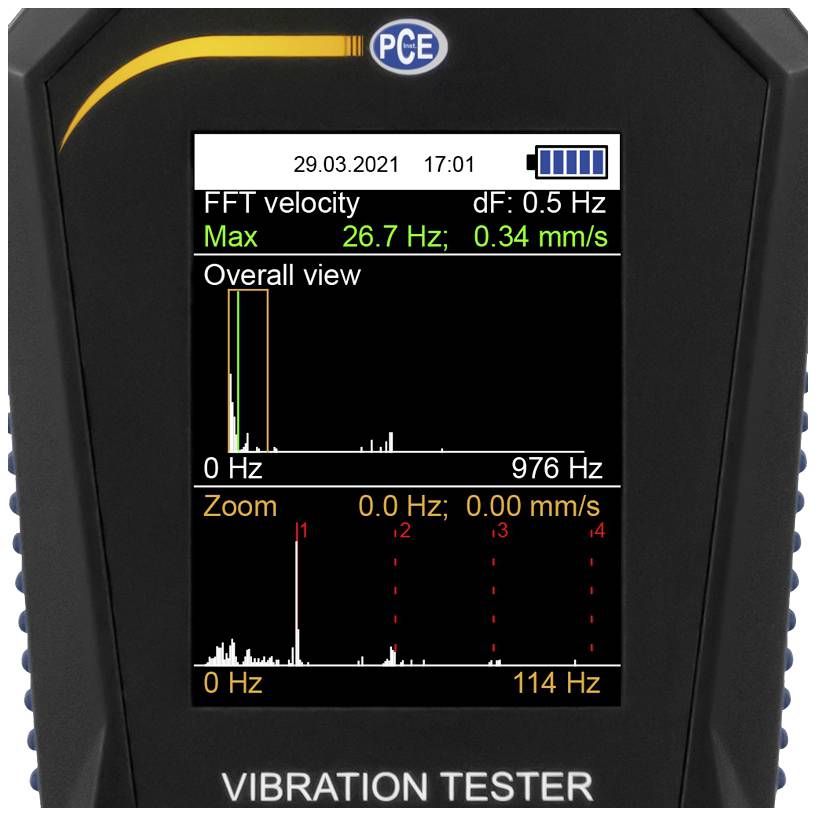

Der Beschleunigungsaufnehmer ist ein ideales Messmittel zur schnellen und präzisen Überprüfung von vibrierenden Teilen, Maschinen und auch Anlagen. Dieser Beschleunigungsaufnehmer ermittelt über den externen Schwingungssensor den Schwingweg (Messbereich 0,000 - 3,9 mm), die Schwinggeschwindigkeit (Messbereich 0,00 - 399,9 mm/s) und die Schwingbeschleunigung (Messbereich 0,0 - 399,9 m/s²). Dabei stehen bei dem Beschleunigungsaufnehmer verschiedene Messparamater zur Verfügung, wie zum Beispiel RMS, Spitze, Spitze-Spitze und Scheitelfaktor. Der Beschleunigungsaufnehmer ist mit einem Modus ausgestattet, der es erlaubt eine Messung automatisch nach den Grenzwerten der ISO 10816-3 zu bewerten. Der Beschleunigungsaufnehmer analysiert die Messwerte und zeigt auf dem Display eine entsprechende Gut-Schlecht-Bewertung an. Der verbaute Akku bei dem Beschleunigungsaufnehmer hat eine Kapazität von 2500 mAh und kann direkt über die verbaute Micro-USB Schnittstelle wiederaufgeladen werden. Neben dem normalen Messmodus verfügt der Beschleunigungsaufnehmer über einen FFT Modus. Beim FFT Modus wird das Frequenzspektrum für die gemessene Schwinggeschwindigkeit oder Schwingbeschleunigung errechnet und angezeigt. In einer grafischen Darstellung werden die berechneten FFT-Linien in einer Gesamtansicht für das komplette Frequenzband und parallel dazu in einer Zoomansicht zur Darstellung der einzelnen Linien angezeigt. Eine zusätzliche Funktion ist die Routenmessung. Die Routenmessung ist speziell für wiederkehrende Messungen an identischen Messstellen gedacht. Damit wird eine geordnete Messung verschiedener Messpunkte ermöglicht. Daher findet das FFT-Schwingungsmessgerät wegen seiner umfangreichen Messfunktionen seine Anwendung bei Wartungs- und Reparaturarbeiten von Maschinen. Mit dem internen Speicher bei dem FFT-Schwingungsmessgerät können die angezeigten Messdaten der verschiedenen Messfunktionen abgespeichert werden. Über die verbaute Micro-USB Schnittstelle können nach einer Messung die auf dem Beschleunigungsaufnehmer gespeicherten Messdaten auf einen PC übertragen werden. Die Software zum Beschleunigungsaufnehmer ermöglicht anschließend eine grafische und tabellarische Analyse der Messwerte. Für eine Weiterverarbeitung der Messdaten können diese über die Software als CSV-Datei exportiert werden. Um den Beschleunigungsaufnehmer immer auf dem neusten Stand zu halten, kann zusätzlich über die Software neben der Analyse der Messdaten auch ein automatisches Firmware Update durchgeführt werden.

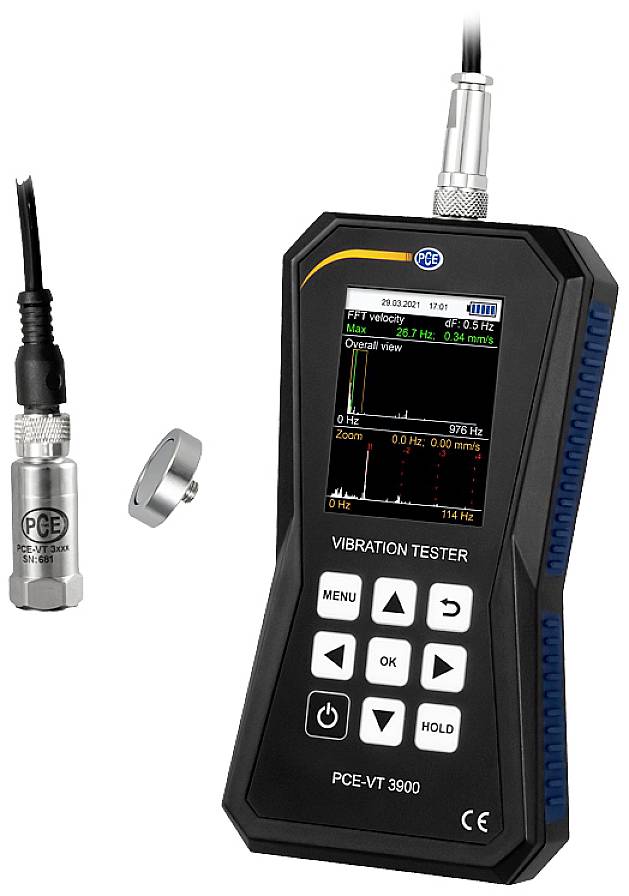

Lieferumfang

• 1x Beschleunigungsaufnehmer PCE-VT 3900
• 1x Sensor
• 1x Spiralkabel
• 1x Magnetadapter
• 1x Micro-USB Kabel
• 1x USB Stick mit Software und Anleitung
• 1x Kurzanleitung
• 1x Servicetasche
