Metrel 20991569 MI 3299 Demoboard 1St.

Überblick

Simulation of insulation diagnostics situations; Includes all neccesary components; Used in demostrations, training and by sales personnel.

Beschreibung

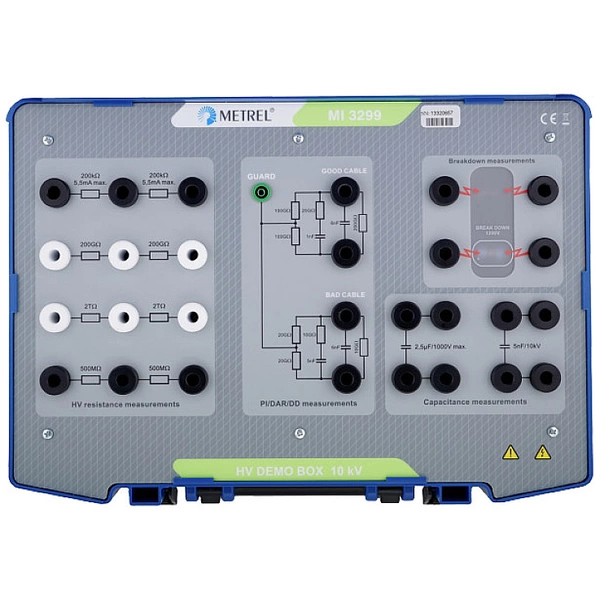

Die MI 3299 HV Demo BOX 10 kV wurde für Demonstrationszwecke von Isolierungsdiagnosen in Hochspannungsanwendungen entwickelt. Sie simuliert typische Isolationen aus der Industrie. Sie ist mit hochwertigen Widerständen für verschiedene Bereiche, Hochspannungskondensatoren und einer Entladevorrichtung ausgestattet, um einen Durchschlag in Gasumgebungen zu simulieren. Darüber hinaus können die Messungen des Polarisationsindex (PI), der dielektrischen Entladung (DD) und des dielektrischen Absorptionsverhältnisses (DAR) demonstriert werden. Dank all dieser Funktionen ist die Demobox für einfache Kalibrierungen von Isolationswiderstandsmessgeräte für DC-Hochspannungsanwendungen geeignet.

Eigenschaften

10 kV rated resistors with very low voltage coefficient.
Resistive decade with 200 kΩ, 500 MΩ, 200 GΩ and 2 TΩ resistors.
HV capacitors in 2.5 μF and 5 nF range.
Built-in spark gap and gas discharge tube.
Demonstration of insulation breakdown in gases is possible.
Two models of insulation material (good and bad cables) enable the demonstration of real insulation behavior under high DC voltage.
Demonstration box is put in the strong rugged case with handle for comfortable carrying.

Hinweise

Wird mit deutscher Lizenz ausgeliefert.

Lieferumfang

• HV Demo BOX 10 kV
• Hochspannungs-Prüfleitungen, 2 Stck.
• Bedienungsanleitung
• Handbuch auf CD
• Kalibrierzertifikat
