Überblick
Bis zu 7 Funktionen in einem Gerät:
· Linkslauf
· Rechtslauf
· Sanftanlauf
· Sanftauslauf
· Motorschutz
· Phasenfolgeüberwachung
· Phasenausfallüberwachung
Weitverbreitetes Mess- und Automatisierungsprotokoll
80 % weniger Platzbedarf
Einfache und zeitsparende Inbetriebnahme sowie benutzerfreundliche Bedienung durch Parametrierung über Modbus
Hybridrelais verbindet Vorteile robuster Relaistechnik mit verschleißfreier Halbleitertechnologie
Hohe Geräteverfügbarkeit durch:
· Überwachung der Halbleitertemperatur
· Hohe Spannungsfestigkeit der Halbleiter bis 1500 V
· Stromlose Drehrichtung- Relaisumschaltung
· Geräteüberlastschutz
Steckbare Anschlussklemmen
TWIN-Anschlussklemme zum Durchschleifen von Hilfsspannung und Bus
Beschreibung
Der intelligente Motorstarter UG 9410 dient zum Sanftanlauf, Sanftauslauf, Wenden und Schutz von 3-phasigen Asynchronmotoren. Durch Phasenstrommessung wird über ein thermisches Modell die Motortemperatur errechnet und bei Übertemperatur der Motor abgeschaltet. Zusätzlich kann auch ein Thermoschalter benutzt werden. Die Richtungsumkehr erfolgt durch Relaisumschaltung. Die Relais werden stromlos geschaltet. Dies sorgt für eine lange Gerätelebensdauer.
· Nach IEC/EN 60947-4-2
· Modbus RTU-Schnittstelle
· Zum Wenden von 3-phasigen Motoren von 0,18 kW ... 2,2 kW bei 400 V
· 2-phasiger Sanftanlauf, Sanftauslauf
· 3 Drehschalter zur Einstellung der Modbusadresse und Baudrate
· 5 LEDs als Statusanzeige
· Stromloses Wenden mit Relais, Sanftanlauf, Sanftauslauf mit Thyristoren
· Galvanische Trennung von Steuer- und Hauptstromkreis
· Baubreite 22,5 mm
Stichwörter
04030641675219, Dold, 0067521, UG9410PM 3AC200-480V 5A 0-10s Modbus RTU, Inteligenter Motorstarter, Sanftanlaufgerät

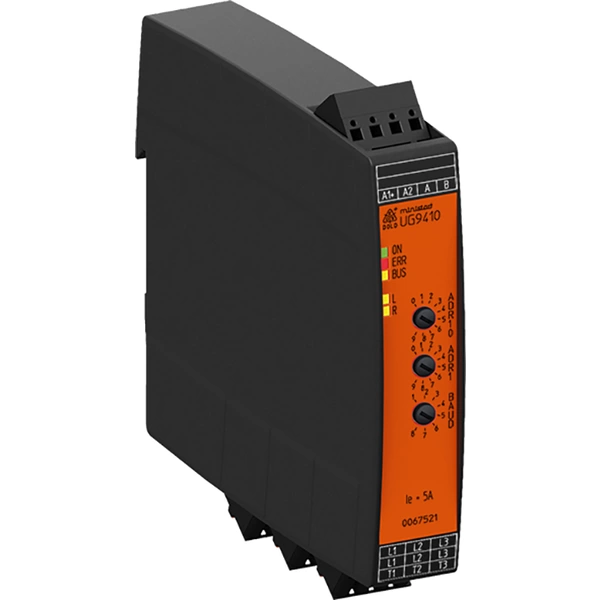

Abbildung ähnlich
