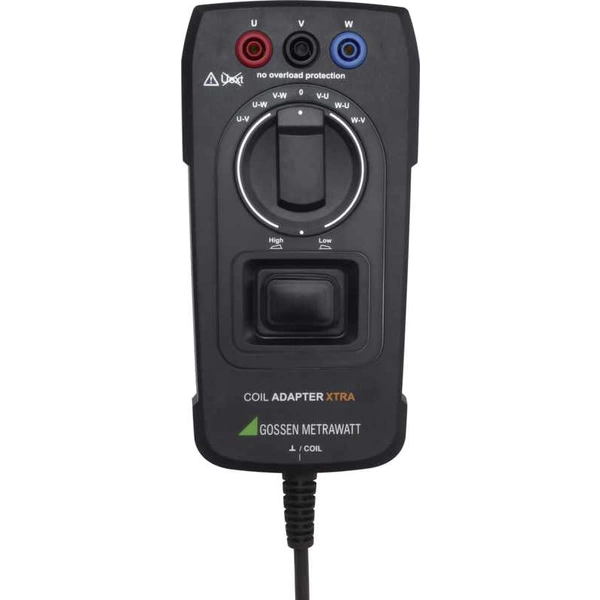

Gossen Metrawatt Z270M Z270M Adapter 1St.

Überblick

Adapter zur Windungsschlusserkennung an Induktivitäten von 10 microH bis 5 H
Der COIL Adapter XTRA ermöglicht in Verbindung mit den folgenden Multimetern die halbautomatische Windungsschlussmessung:
METRAHIT IM XTRA
METRAHIT IM E-DRIVE

Anwendungen
Tritt an einer Elektromaschine eine Problem auf kann es eine elektrische oder mechanische Ursache haben. Elektrisch sind dies Fehler an den Wicklungen oder der Ansteuerung bzw. Elektronik. Mit der Isolationswiderstandsmessung werden Isolationsfehler zwischen Wicklungen und Gehäuse erkannt. Windungsschlüsse innerhalb einer Wicklung erkennt man am Einfachsten durch den Vergleich der elektrischen Eigenschaften der Wicklungen mehrphasiger Maschinen untereinander. Mit dem METRAHIT IM XTRA oder E-DRIVE und dem COIL Adapter XTRA erfolgt dies mit einer Soßspannung von 1000 V, einem sogenannten Surge Test. Damit werden auch Fehler zuverlässig erkannt die erst bei anliegender Betriebsspannung auftreten.

Die Prüfung

Beschreibung

Technische Merkmale
Windungsschlussmessung im Induktivitätsbereich mit dem Adapter Z270M: 10 microH bis 5 H

Der Adapter Z270M ist universell für viele Elektromaschinen unterschiedlicher Leistungsklassen geeignet. Fur DIN-Norm-Motoren entspricht dies Leistungen von ca. 160 VA bis ca. 80 MVA.
Gleichzeitiger Anschluss an 3 Wicklungen
Drehschschalter zur Auswahl der Wicklung
Polarisationsumkehr mit dem Drehschalter
2 Induktivitätsbereiche
10 micro H ... 50 mH
5 mH ... 5 H
Kombinierter Anschlussstecker zum
ETRAHIT IM
Automatische Signalisierung der Drehchalterposition an das METRAHIT IM
Graphische Darstellung der Messergebnisse am METRAHIT IM

Lieferumfang

• 1 Coil Adapter XTRA
• 1 Bedienungsanleitung de/en
