Teledyne LeCroy AP033 Differential-Tastkopf 500MHz 10:1

Überblick

10:1
Bandbreite 500 MHz

Beschreibung

Vollständig integriert: Mit der Schnittstelle ProBus™ wird das AP033 zu einem integralen Bestandteil des Oszilloskops. Die Empfindlichkeit und der Offset des Tastkopfes können über die Frontplatte des Oszilloskops, die Frontplatte des Tastkopfes oder über Fernsteuerbefehle (GPIB oder RS-232) gesteuert werden. Empfindlichkeit, Offset, Eingangskapazität und Gleichtaktspannungsbereich werden auf dem Oszilloskopschirm angezeigt. Bei Verwendung mit einem digitalen Oszilloskop von LeCroy ist keine externe Stromversorgung erforderlich.

Großer Dynamikbereich: Der AP033 bietet einen Empfindlichkeitsbereich von x10 Verstärkung bis ÷10 Dämpfung (sogar ÷100 mit aufsteckbarem Dämpfungsglied) für verschiedene Signale. Die Empfindlichkeit kann bei Verwendung mit einem LeCroy-Oszilloskop stufenlos von 200 µV/div bis 1 V/div eingestellt werden.

Bei hohen Empfindlichkeiten wird die x10 Gain und die ÷1 Dämpfung gewählt. Dies erzeugt 4 nV/√Hz Eingangsrauschen, ±5 V Gleichtaktspannungsbereich (CMVR) und ±400 mV differentiellen DC-Offset. Bei niedrigeren Empfindlichkeiten werden x1 Gain und ÷10 Dämpfung gewählt, was zu ±50 V CMVR und ±4 V differentiellem Offset führt.

Die Eingangskapazität beträgt nur 2 pF/Seite (1 pF Differential), wenn die Dämpfung ÷ 10 gewählt wird. Ablenkfaktoren von 2 mV/Div bis 1 V/Div können mit nur 2 pF/Seite Eingangskapazität und ±50 V CMVR erreicht werden.

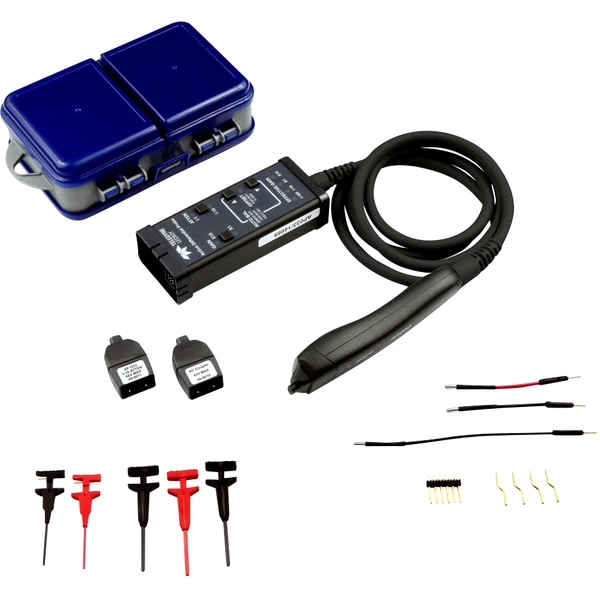

Lieferumfang

• Aufbewahrungskoffer
• ÷10 Aufsteck-Dämpfungsglied
• Aufsteckbarer AC-Koppler
• Flexibler Leitungssatz (1)
• Mini-Klemme, 0,8 mm (3)
• Mini-Klemme, 0,5 mm (2)
• Erdungsleitung (1)
• Versetzte Stifte, rund (4)
• Quadratische Stiftleiste (1)
• Handbuch
