Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O-Modul 5 V/DC

Steckmodul mit mehreren Anschlüssen und elektronischen Komponenten neben zusätzlichem Steckpaar. Geeignet für Automatisierungssysteme.

Abbildung ähnlich

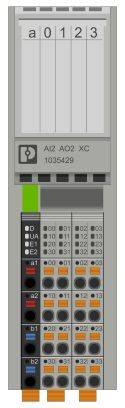

Industrie-Modul mit Beschriftungen 'a0, 1, 2, 3', Seriennummer '1035429'. Bietet mehrere elektrische Anschlüsse für Steuerungssysteme.

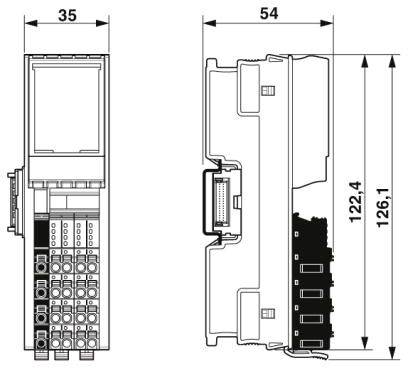

Technische Zeichnung eines elektrischen Moduls mit den Maßen 35 mm Breite und 54 mm Tiefe. Höhe variierend zwischen 122,4 mm und 126,1 mm.

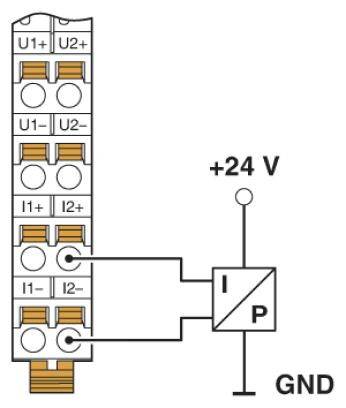

Schaltplan eines elektrischen Anschlusses: zeigt eine Anschlussleiste mit den Klemmen U1+, U1-, U2+, U2-, I1+, I1-, I2+, I2-, 24V und GND.

Diagramm zeigt eine elektrische Schaltung mit eingebautem Widerstand, verbunden mit Klemmen U1+, U1-, U2+, U2-, I1+, I1-, I2+, I2-.

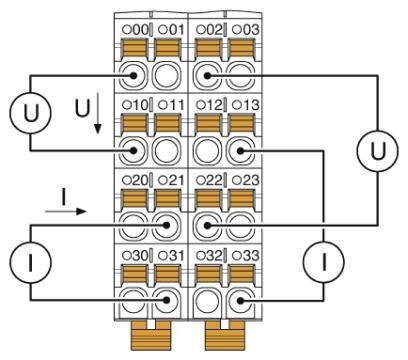

Diagramm eines elektrischen Verteilers mit Beschriftungen 'U' und 'I' für Spannung und Strom. Zeigt interne Verbindungen der Anschlüsse 001 bis 032.

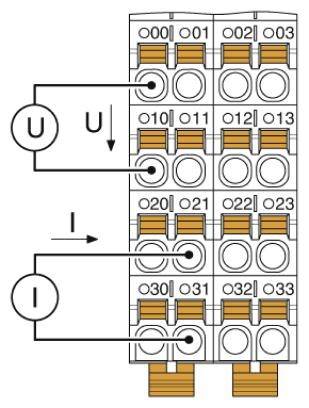

Schema eines Anschlussplans mit Spannung und Strom. Obere Reihe für Spannung ('U'), untere Reihe für Strom ('I'). Nummerierte Anschlüsse.

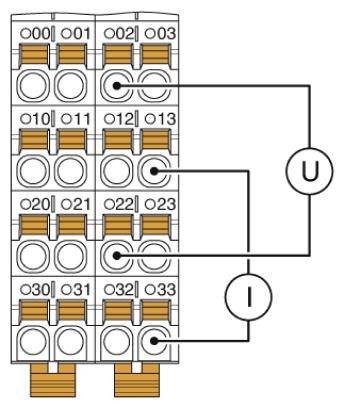

Elektrisches Schaltplandiagramm mit Klemmenbeschriftungen von 001 bis 033 und Verbindungen gekennzeichnet als U und I.

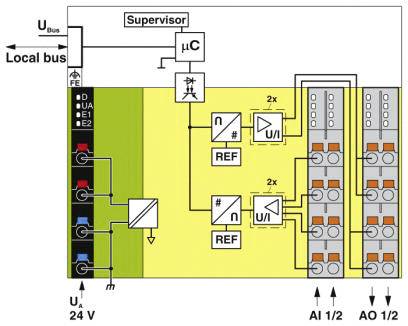

Schematische Darstellung eines Stromversorgungssystems mit lokalen Busverbindungen, Mikrocontrollersteuerung und verschiedenen Schnittstellenkomponenten zur Überwachung und Steuerung elektrischer Signale.

Diagramm eines elektrischen Schaltkreises: Oben 'Supervisor' und μC; links Eingangsspannung 24 V; rechts Steuerungselemente AI 1/2, AO 1/2.

Diesen Artikel findest Du ab sofort nur noch bei voelkner.de

inkl. MwSt.

Gratis Versand

Lieferzeit: 4-6 Tage

lieferbar ab 13.04.2026

30 Tage kostenlose Rücksendung

Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O-Modul 5 V/DC

Diesen Artikel findest Du ab sofort nur noch bei voelkner.de

inkl. MwSt.

Gratis Versand

Produktbeschreibung

Beschreibung

Axioline F XC, Analogein-/-ausgabemodul, Analoge Eingänge: 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, Anschlusstechnik: 2-Leiter, Analoge Ausgänge: 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, Anschlusstechnik: 2-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Extreme Conditions-Variante, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern
