Schnittstellen: RS485, Ethernet, Front-USB
4 digitale Ein- / Ausgänge
LCD
Speicher: 512 MB
3 Spannungs-, 5 Differenzstromeingänge
1 PT100 Eingang
Harmonische je Ordnung 1 - 128 für U/I
In Verbindung mit Modul PQ S: Messung und Aufzeichnung der Netzqualität nach DIN EN 50160

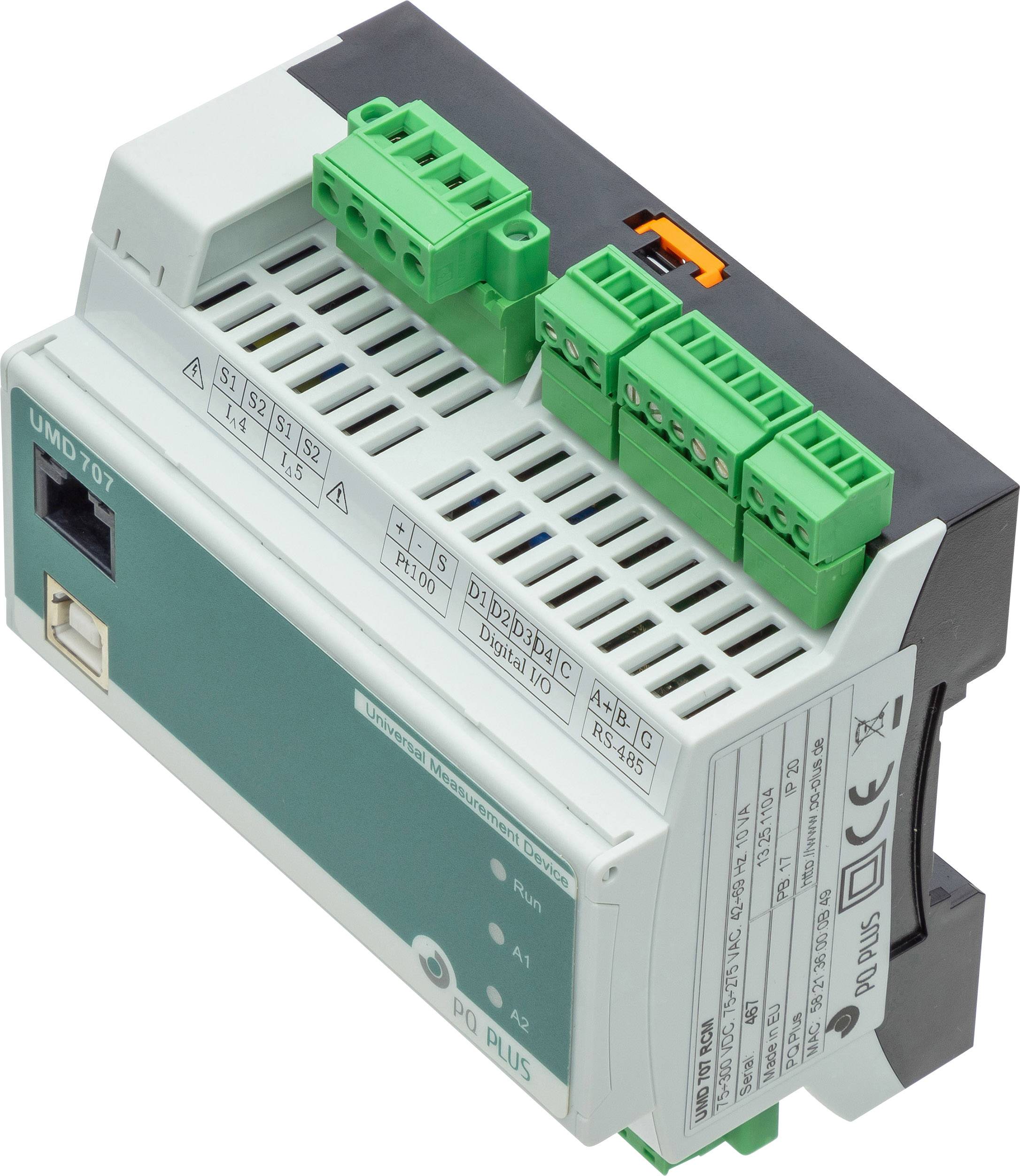

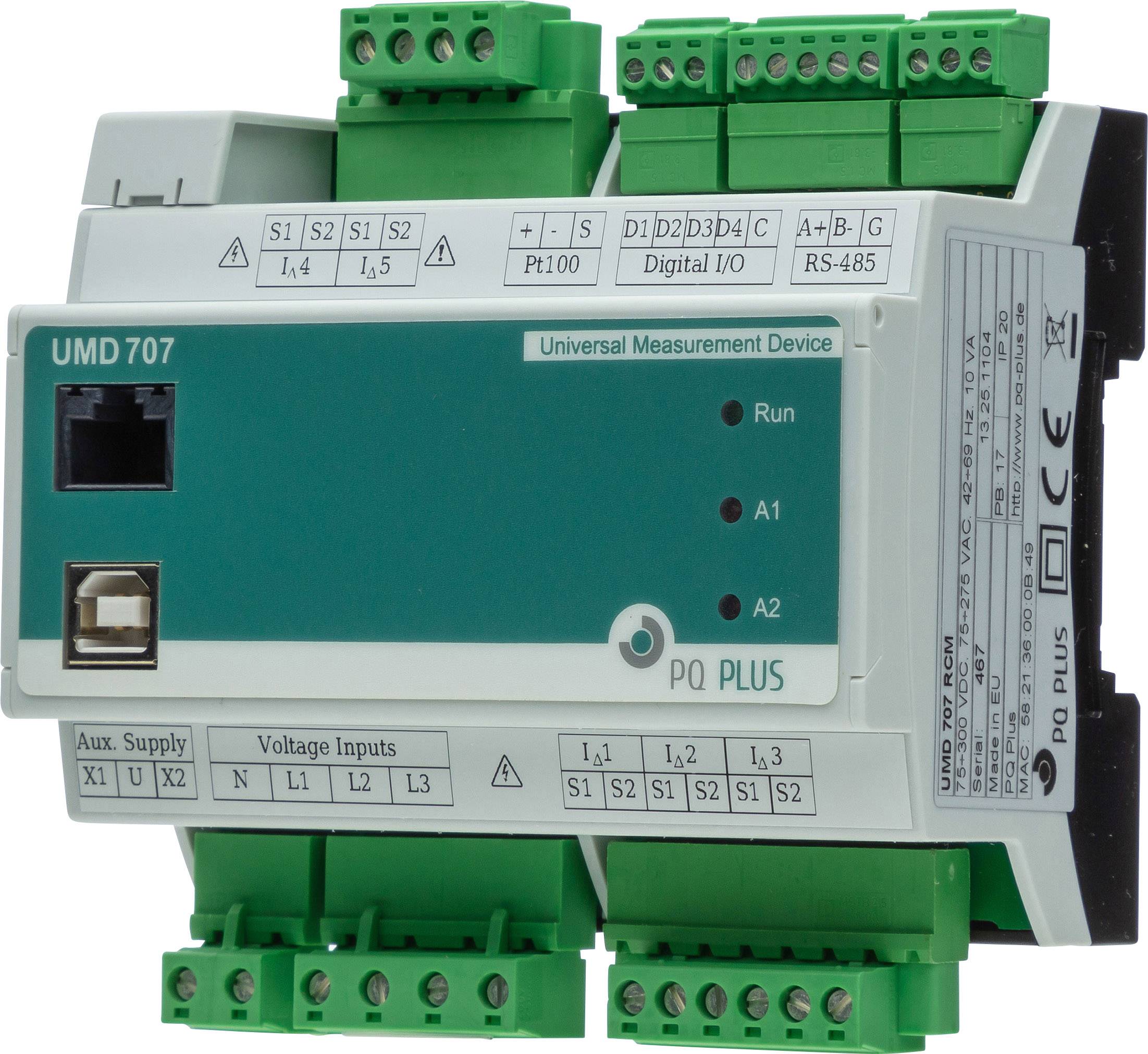

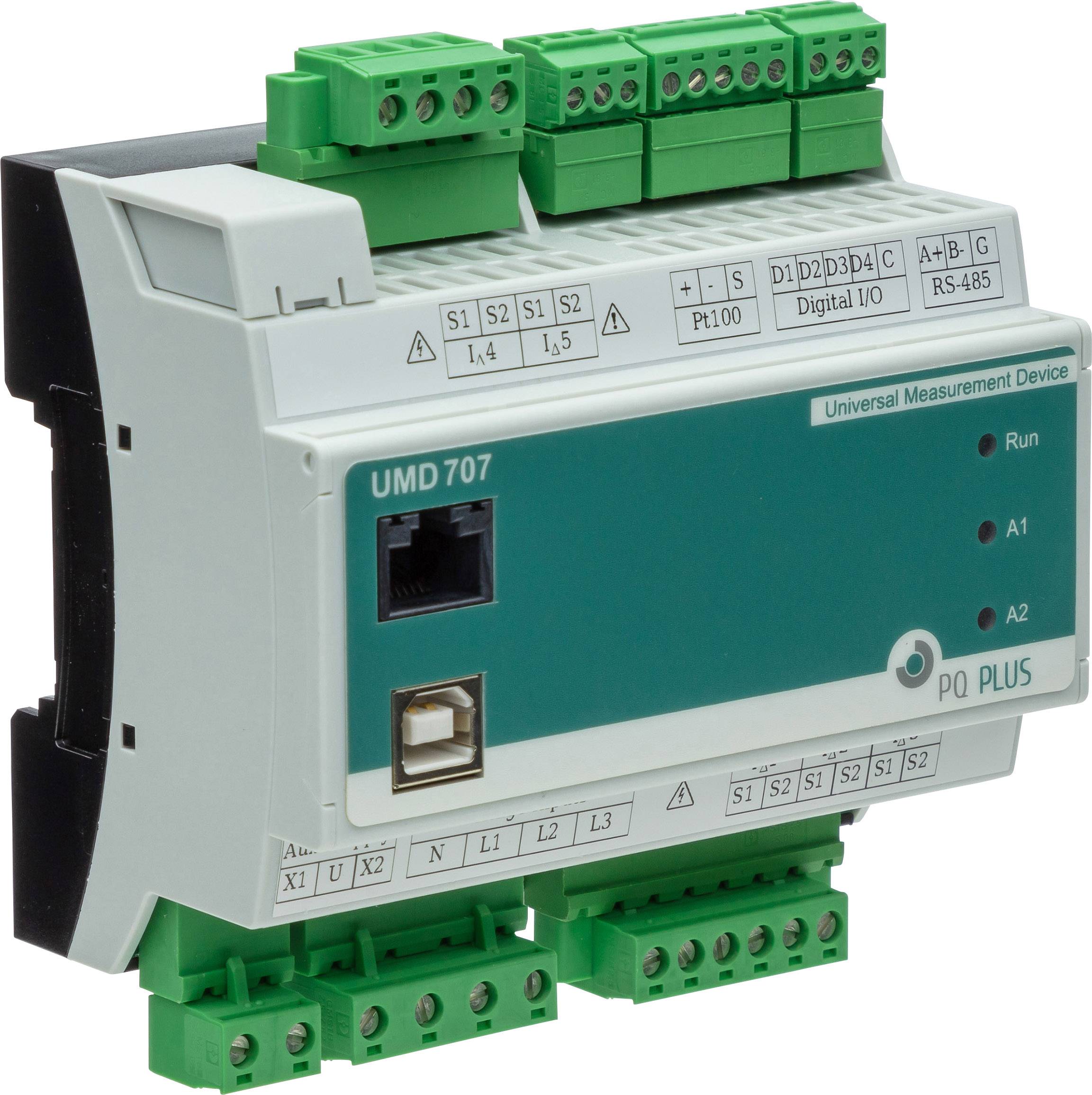

Das UMD 707RCM ist ein kompaktes High-End Fehlerstrommessgerät zur Montage auf der DIN Hutschiene. Es misst 5-kanalig Fehlerströme (Typ A) und die Spannungsqualität (Oberschwingungen bis zur 128. Harmonischen; Spannungseinbrüche 40 μsec). Die Messung erfolgt über die RCM-CT Fehlerstromwandler. Das Gerät besitzt einen großen 512 MB Speicher. Über die Ethernet-Schnittstelle kann auf das Gerät zugegriffen werden und über den dazugehörigen Webserver können Live-Messwerte über den Webbrowser betrachtet werden. Damit sind auch Internetprotokolle wie NTP einlesbar. Es lassen sich SPS-Systeme und Gebäudeleitsysteme einfach über
Modbus TCP anbinden. Digitale Ein-/Ausgänge und eine serielle RS485-Schnittstelle sind integriert. Mit dem Firmware-Modul GO werden Oszilloskopfunktionen für Spannung aktiviert und Triggersignale für Grenzwertereignisse eingestellt. Ausserdem ist ein PT100 Eingang vorhanden.
Messung:
Spannung (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 Kl. 0,05
Strom Idiff Kl. 0,05, Leistung Wirk-/Blindleistung Import/Export pro Phase L1; L2; L3; pro Tarif T1; T2; T3
Wirkleistung P1; P2; P3; PN; 3P Import; Export Kl. 0,1
Blindleistung Q1, Q2, Q3; QN; 3Q Kl. 1
Scheinleistung S1; S2 ; S3; SN; 3S Kl. 0,2
Harmonische Verzerrungsleistung D1; D2; D3; DN
Leistungsfaktor cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl. 0,5
Symmetrie ja
Oberschwingung Spannung THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 Kl. 1
Oberschwingung Strom THDI1; THDI2; THDI3; THDIN Kl. 1
Harmonische je Ordnung 1. bis 128. für U/I
Klirrfaktor U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
Frequenz 40...70 Hz Kl. 0,02
Wirkarbeit 4 Quadranten Messung Import/ Export pro Phase; pro Tarif; Gesamt Kl. 0,2s
Blindarbeit 4 Quadranten Messung Import/ Export pro Phase; pro Tarif; Gesamt Kl. 2
Flicker P st; P it Kl. 2
Datenlogger:
Speicher (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status I/O
Energie Wirk-/Blindleistung Import/Export pro Phase L1; L2; L3; pro Tarif T1; T2; T3
Spannungseinbrüche Option: PQ S
Oszillogrammfunktion Option: GO
weitere Funktionen:
Alarme Logik
Grenzwerte für Über-/Unterschreitung
Digitale I/O 4 Digitale Ein-/Ausgänge, 100 V AC/DC, 100 mA;Analoge I/O 1x PT100
Speicher 512 MB Flash
Aufzeichnungsintervall sec; min; h; Tage; Monat; Jahr
Kommunikation:
RS485 Modbus
Ethernet 100 MBit/s
USB
Elektrischer Anschluss:
Versorgungsspannung U:85...275 V AC U:20...50 V AC / 20...75 V DC
Leistungsaufnahme 10 VA/5 W
Überspannungskategorie CAT III/300 V
Messbereiche:
Mess-Spannung 5..1470 V AC
Überlast 2,21 kV LN/1s 1300 V AC U//N dauernd
Impedanz 3,9 MOhm
Eingangssignal X/1//5 A; RCM
Überstrom 3x In (max. 70 A/1s)
Abtastrate 28,8 kHz
Umgebungsbedingungen:
