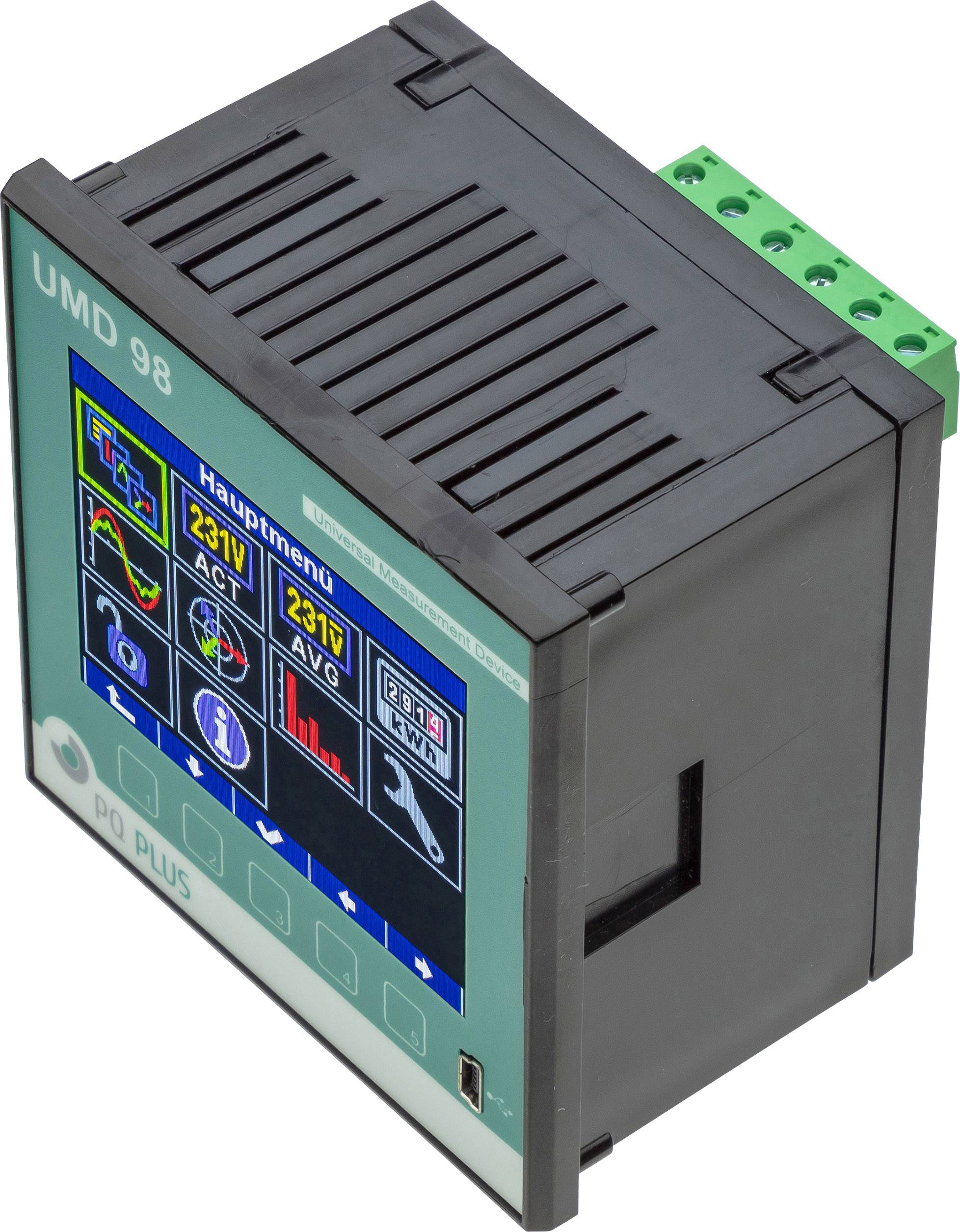

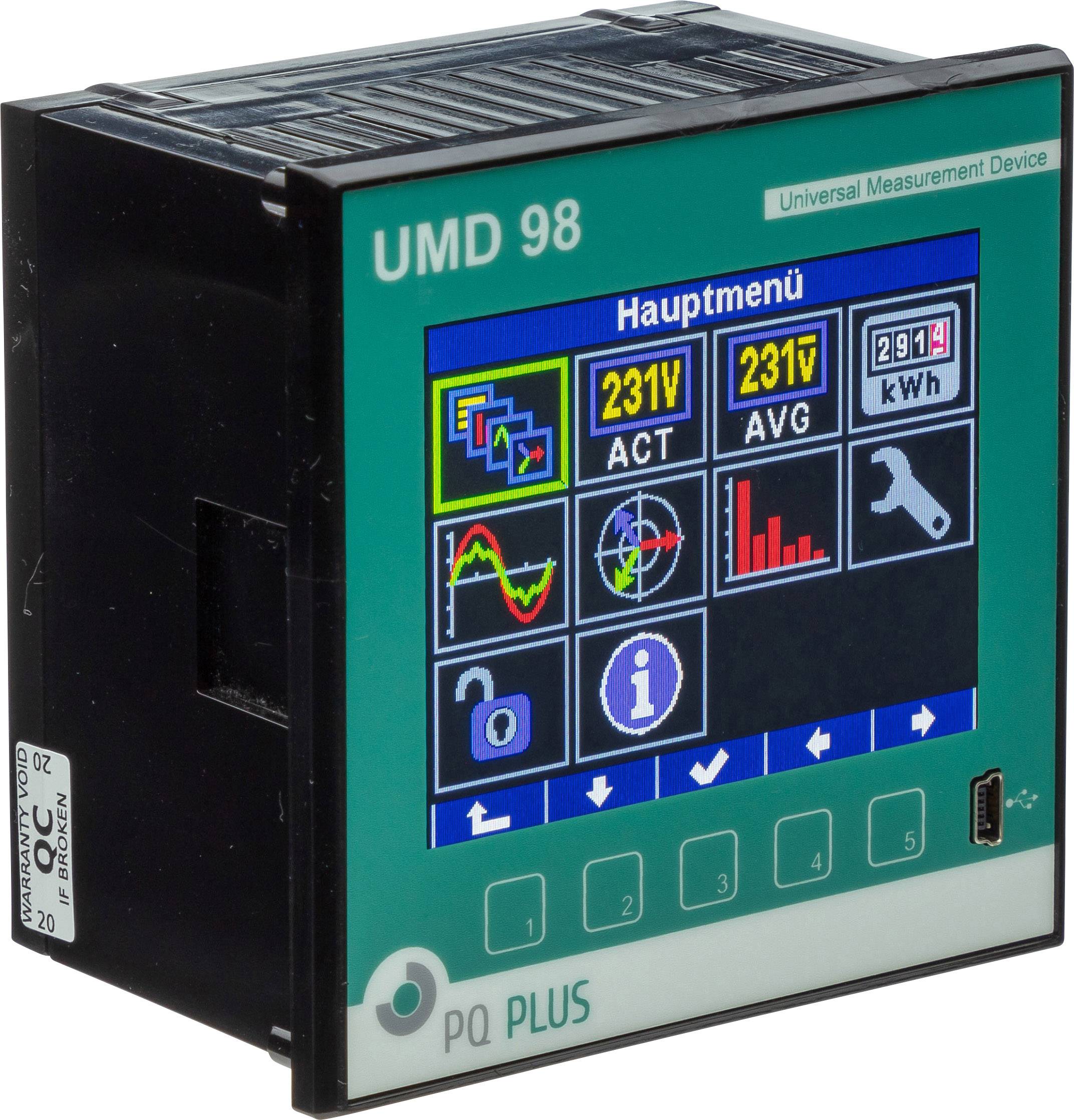

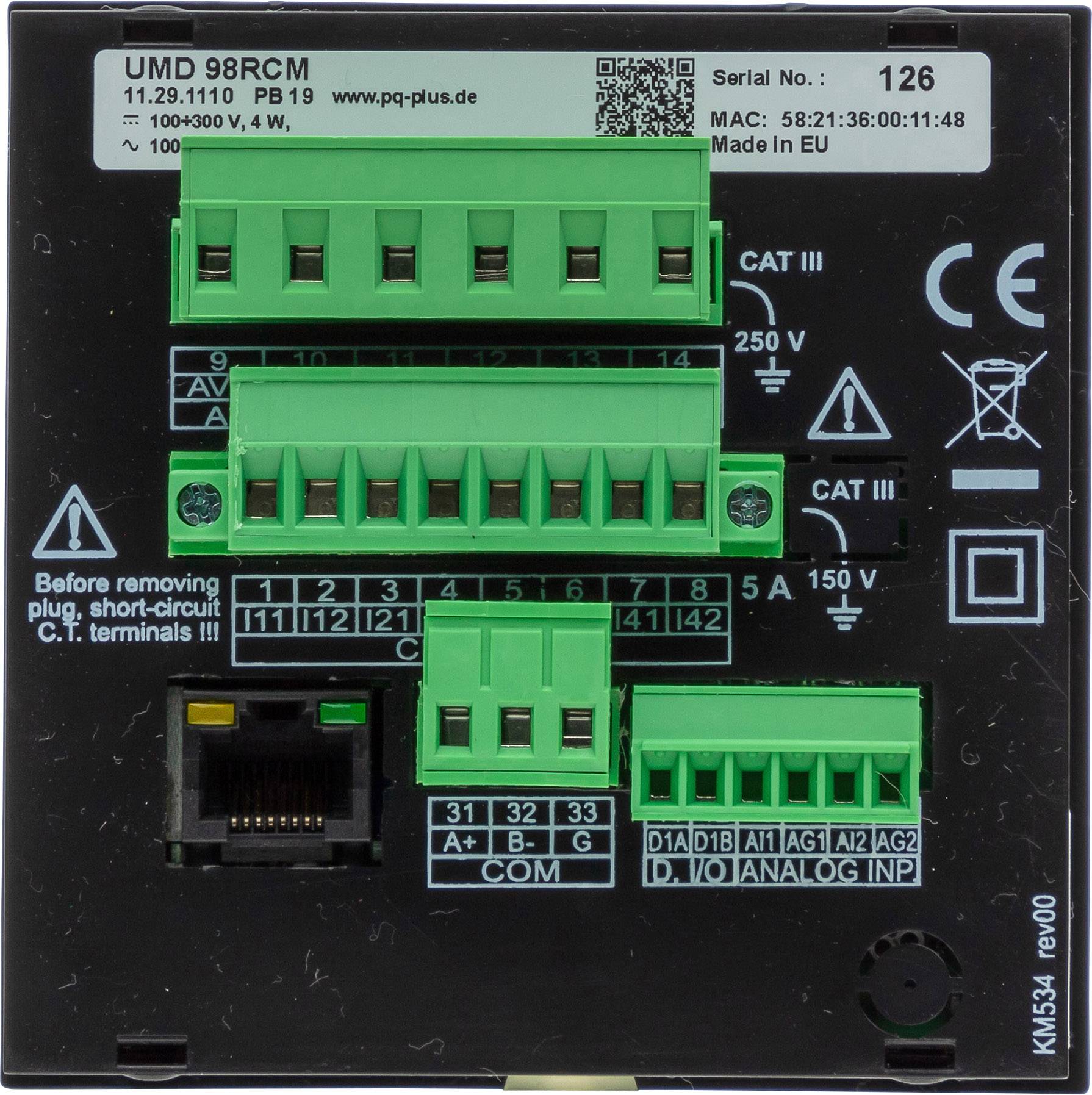

PQ Plus UMD 98RCM-T Digitales Einbaumessgerät

Überblick

Schnittstellen: RS485, Ethernet, Front-USB
1 digitaler Ein- / Ausgang
LCD Farbdisplay
Speicher: 512 MB
3 Spannungs-, 4 Stromeingänge und 1 Differenzstromeingang
1 PT100 Eingang
Harmonische je Ordnung 1 - 50 für U/I
In Verbindung mit Modul PQ S: Messung und Aufzeichnung der Netzqualität nach DIN EN 50160

Beschreibung

Das UMD 98 ist ein hochleistungsfähiges Fronttafeleinbaumessgerät und ersetzt alle Analogmessgeräte. Es misst 3/4-phasig Strom und Spannung im 4-Quadrantenbetrieb in Klasse 0,2 und damit die Arbeit in Klasse 0,5s sowie alle üblichen Netzgrößen, z.B. Oberschwingungen bis zur 50. Harmonischen. Das Gerät wird über Stromwandler mit N/5 A und N/1 A angeschlossen. Es bildet die Netzqualität nach EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 ab. Es besitzt ein brillantes großes Farb-Grafik-Display. Über 5 Funktionstasten wird das UMD 98 komfortabel bedient. Es besitzt einen Analogeingänge zur RCM Messung. Es kann in 230/400 V TN-S Netzen eingesetzt werden. Es verfügt über einen großen 512 MB Speicher und einen integrierten Webserver. Über die Ethernet-Schnittstelle (mit 5 Ports) und den frontseitigen Mini-USB-Anschluss kann auf das Gerät zugegriffen werden. Damit sind auch Internetprotokolle einlesbar und es lassen sich SPS- und Gebäudeleitsysteme einfach anbinden. Digitale Ein/Ausgänge und eine serielle RS485-Schnittstelle sind ebenfalls integriert. Zur Netzanalyse kann das Messgerät um die Firmware-Module PQ S und GO erweitert werden. Mit der Software ENVIS wird das Gerät parametriert bzw. visualisiert. Die CPU arbeitet mit 25,6 kHz.

Eigenschaften

Messung:
Spannung (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 Kl. 0,2
Strom IL1; IL2; IL3; IN; 2xRCM Kl. 0,2
Leistung Wirk-/Blindleistung Import/Export pro Phase L1; L2; L3; pro Tarif T1; T2; T3
Wirkleistung P1; P2; P3; 3P Import; Export , Gesamt Kl. 0,5
Blindleistung Q1, Q2, Q3; 3Q Kl. 1
Scheinleistung S1; S2 ; S3; 3S Kl. 1
Harmonische Verzerrungsleistung D1; D2; D3
Leistungsfaktor cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl. 0,5
Symmetrie ja
Oberschwingung Spannung THDU1; THDU2; THDU3; THDU12; THDU23; THDU31 Kl. 2
Oberschwingung Strom THDI1; THDI2; THDI3; Kl. 2
Harmonische je Ordnung 1. bis 50. für U/I
Klirrfaktor U1fh; U2fh; U3fh; I1fh; I2fh; I3fh
Frequenz 40...70 Hz Kl. 0,05
Wirkarbeit 4 Quadranten Messung Import/ Export pro Phase; pro Tarif; Gesamt Kl. 0,5s
Blindarbeit 4 Quadranten Messung Import/ Export pro Phase; pro Tarif; Gesamt Kl. 2
Flicker Option: PQ S

Datenlogger:
Speicher (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status I/O;Energie Wirk-/Blindleistung Import/Export pro Phase L1; L2; L3; pro Tarif T1; T2; T3
Spannungseinbrüche Option: PQ S
Oszillogrammfunktion Option: GO

weitere Funktionen:
Alarme Logik
Grenzwerte für Über/Unterschreitung;I/O 1 Digitaler Ein- / Ausgang
Speicher 512 MB Flash
Aufzeichnungsintervall sec; min; h; Tage; Monat; Jahr

Kommunikation:
RS485 Modbus max. 921600 baud
Ethernet 100 MBit/s
USB

Elektrischer Anschluss:
Versorgungsspannung U: 110...250 V AC
Leistungsaufnahme 8 VA / 4 W
Überspannungskategorie CAT III/300 V

Messbereiche:
Nenn-Spannung 8...660 V AC (400 V)
optional 20....865 V (690)
Überlast 1,2 kV LN/1s
Impedanz 3,6 MOhm
Eingangssignal x/1//5A;Überstrom 1,2x In (max. 70 A/1s)
Abtastrate 25,6 kHz
PQ Auswertung Option: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12

Umgebungsbedingungen:<

Lieferumfang

• UMD 98RCM-T
• ENVIS Basic
