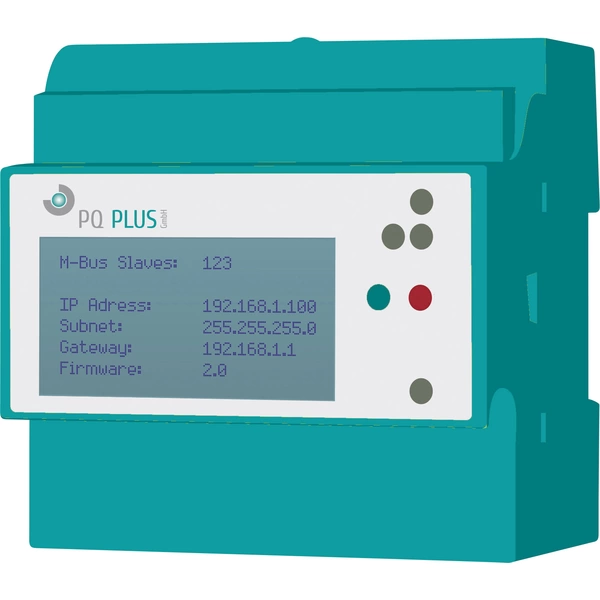

PQ Plus PQ M-Zentrale 20 Digitales Hutschienenmessgerät

Überblick

Konfiguration: Web-Server via IP Adresse
Auswertung: Web-Server via IP Adresse
Verbrauchs-Auswertung mit Charts, Export in CSV
Datenspeicher: MicroSD Card
Speisung: 24VDC
M-Bus to BACnet IP

Beschreibung

Die automatisierte Zählerauslesung garantiert eine fehlerfreie und kontinuierliche Datenerfassung zur späteren Anaylse und Abrechnung nach ISO 50001. Alle Energiezähler (z.B. Elektro, Wasser, Wärme, Gas) mit einer M-Bus Schnittstelle nach EN 13757-2,-3 werden via 2-Drahtleitung ausgelesen. Die Konfiguration und Datenauswertung erfolgt über eine ansprechende, einfach gehaltene Bedienoberfläche via IP Adresse mit jedem gängigen Webbrowser. An die PQ M-Zentrale, lassen sich neben den MID Energiezählern auch die Messgeräte UMD 96M und UMD 704M anbinden. Ihre Energiedaten finden auf der Micro SD-Card (16 GB) ausreichend Platz.

Eigenschaften

Anzahl M-Bus Slaves: Max. 20 siehe Bestellinformationen
Auswertung: Webserver / Diagramm geeignet für ISO 50001
Schnittstellen: 1 x USB Typ A; 1 x USB Typ B; 1 x Ethernet; 10/100 Base RJ45;Eingänge: 3 x M-Bus; 4 x S0 Impulseingang; 2 x Temperatur PT1000
Ausgänge: 2 x Relais
M-Bus Pegelwandler: Hochleistungs Pegelwandler integriert
Datenexport: .csv und JSON Datei, weitere Formate auf Anfrage
Datenspeicher: Micro SD-Card, SQL
Firmware-Update: ja, via Benutzeroberfläche möglich
Backup: ja, via Benutzeroberfläche möglich
Konfiguration: Lokal- und Fernkonfiguration mit Webserver
Betriebsspannung: 24 VDC
Stromaufnahme: Max. 1 A
Temperaturbereich: 0-55°C
M-Bus Baudrate: 300, 600, 1200, 2400, 4800, 9600
M-Bus Ruhestrom: Max. 375 mA (250 x 1.5 mA), siehe Bestellinformationen
Kompatibilität: Wärme, Wasser, Gas und Elektro-Zähler mit M-Bus nach EN 13757-2, -3 (früher EN 1434-3)
Galvanische Trennung, Kurzschluss und Überlastschutz: ja
Sicherheit: Kennzeichnung
EMV-Messung: EN 61000-6-2
Störfestigkeit: EN 61000-6-3
M-Bus Norm: EN 13757-2, -3
Energiemanagement: Geeignet für ISO 50001
BACnet IP:B-ASC zertifiziert
Display: LCD Display mit Hintergrundbeleuchtung
Gewicht: Ca. 400 g
Montage: 35 mm DIN-Schiene
Gehäuse: Polycarbonat, recycelbar, nicht brennbar

Lieferumfang

• PQ M-Zentrale
