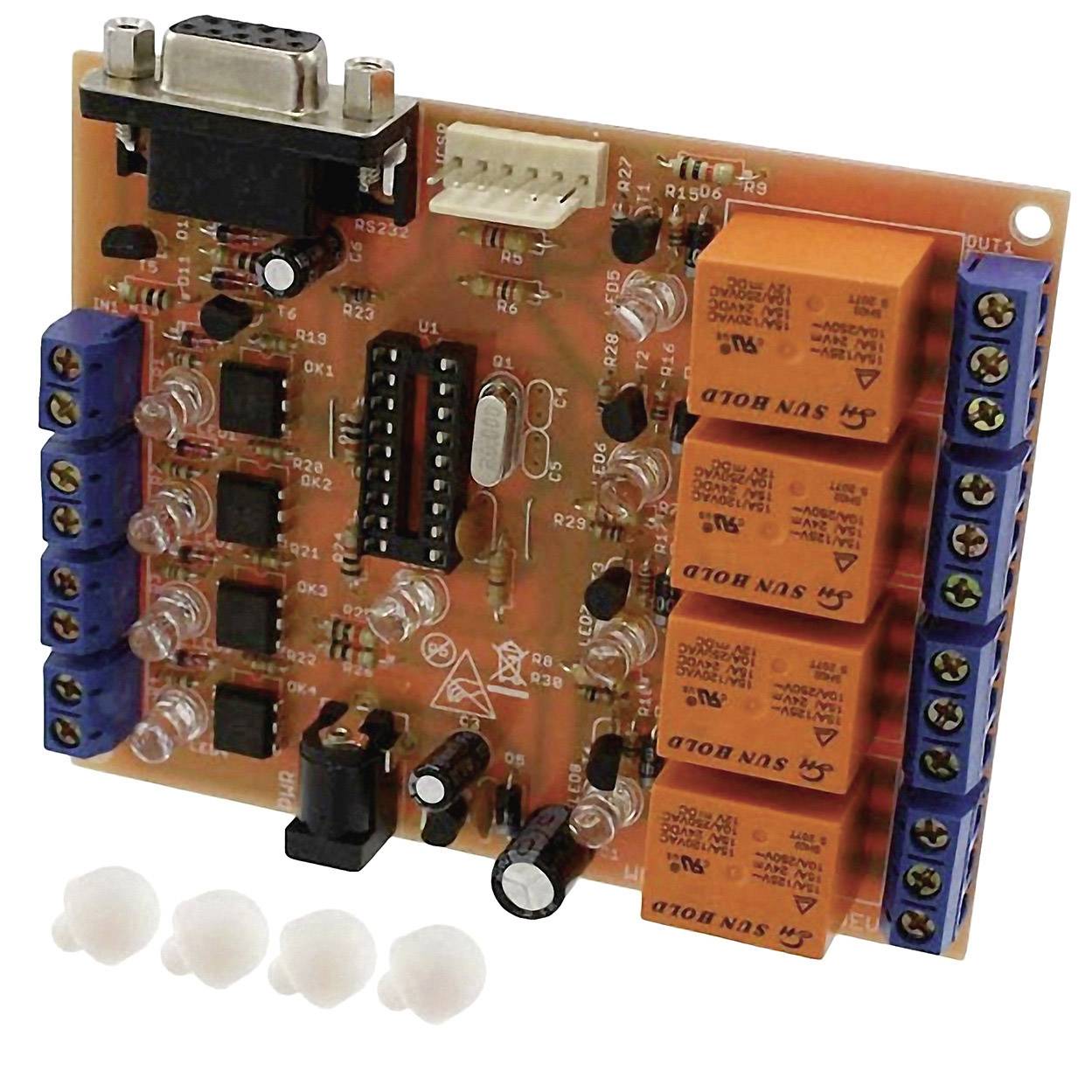

Abbildung ähnlich
Beschreibung
Das PIC-IO Board wurde als eine einfache Plattform konzipiert, welche die Kontrolle von Anwendungen und Geräten mit PIC® ermöglicht. Die Idee war soetwas wie einen kleinen PLC-Controller herzustellen, welcher geeignet ist in C oder Assembler, anstatt in PLC Relaissprache, zu programmieren. Der Board-ICSP-Anschluss ermöglicht es den am Board angeschlossenen, nicht aus der Buchse entnommenen PIC®, mittels ICSP-Programmiergeräten wie PIC-MCP, PIC-MCP-UCB, PIC-PG1, PIC-PG2, PIC-PG3, PIC-PG4, PIC-ICD2, PIC-ICD2-POCKET oder PIC-ICD2-TINY zu programmieren und zu testen. Das PIC-IO besitzt einen RS232-Anschluss, wobei der Treiber allerdings aus einem komplizierten Levelshifter hergestellt ist, welcher die negativen Pegel an der anderen Seite des RS232 nutzt, um die Pegel des PIC-IOs zu generieren, weshalb Sie an der anderen Seite einen realen RS232-Treiber und einen PC, benötigen. Falls Sie versuchen zwei PIC-IO-Boards mittels RS232 zu verbinden, wird die Verbindung nicht zustande kommen, da keines der Boards negative Pegel generieren wird.
