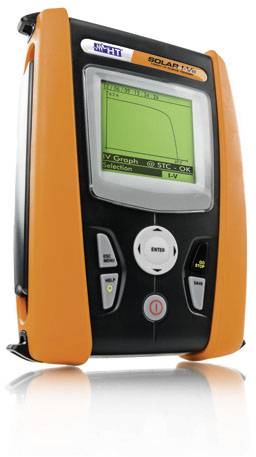

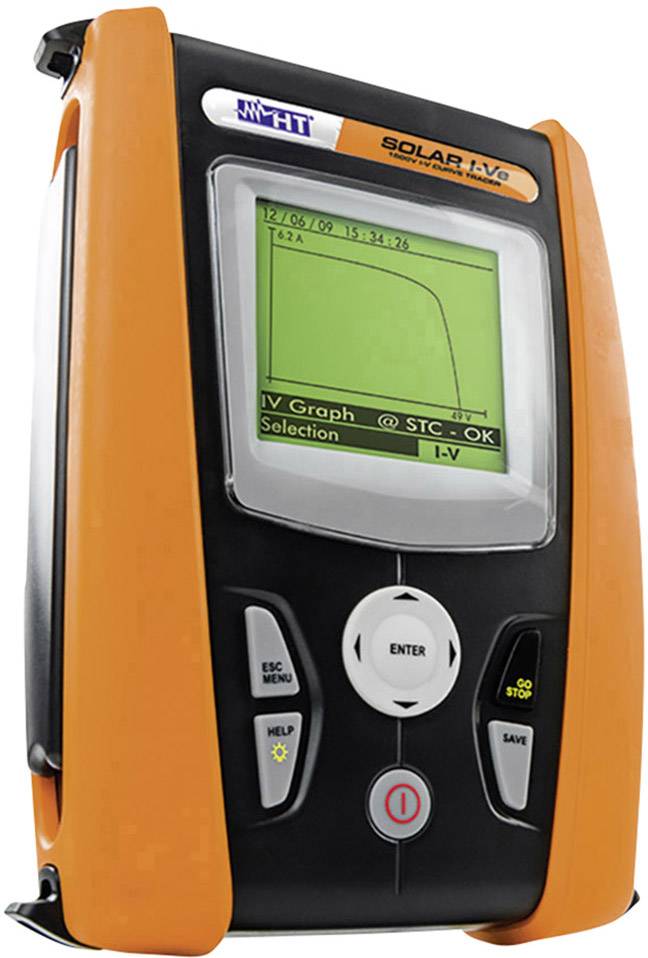

HT Instruments SOLAR I-VE Photovoltaik-Multimeter digital Datenlogger, Umwelt-Messfunktion CAT II 1000 V, CAT III 300V

Überblick

CAT II 1000 V, CAT III 300 V
LCD mit Hintergrundbeleuchtung, 128 x 128 Pixel
256 Kbytes, speicherbare Kurven

Beschreibung

Das SOLAR I-Ve ermöglicht neben der Leistungsanalyse (AC & DC) einer 1-phasigen PV-Anlage auch die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen bzw. einem Modulstring bis max. 1500 V und 15 A (siehe auch Modell I-V500w).

Eigenschaften

Folgende Messwerte werden direkt auf dem Bildschirm des SOLAR I-Ve angezeigt:

Peakleistung Pmax (bei STC) und die aktuell gemessene Leistung
Kurzschlussstrom Isc und Leerlaufspannung Uoc
Strom Impp und Spannung Umpp
Füllfaktor FF in %
eine grafi sche Darstellung der I-U und PWR Kennlinie bei OPC und STC
das Gesamtergebnis der Prüfung
Spannungsmessung in AC & DC
Strommessung in AC & DC
Leistung in AC und DC (nur 1-phasige Systeme)
Wirkungsgrad des Wechselrichters
Wirkungsgrad Generatorseite
Temperatur und solare Einstrahlung in (W/m2)

Lieferumfang

• Geräteschutzkoffer VA500
• Duo-Einstrahlungssensor HT304
• Externer Datenlogger SOLAR-02
• Temperatursensor PT300N
• Inklinometer M304
• Vier-Leiter-Messkabel KIT GSC4
• KITPV-MC3 Messadapter KIT-MC3
• KITPV-MC4 Messadapter KIT-MC4
• AC Stromwandler 200 A AC HT4005K
• DC Stromwandler 10 A/100 A AC HT4004N
• 6 x Batterien 1,5 V AA
• USB-Anschlusskabel C2006
• Messwertspeicher für 200 Messkurven
• CD-ROM mit Auswertsoftware TOPVIEW*
• Bedienungsanleitung
• Kalibrierprotokoll ISO 9000.
