Gossen Metrawatt Profipaket PRIME AC Installationstester-Set

Überblick

Prüfgeräteset zur Prüfung der Wirksamkeit von Schutzmaßnahmen in elektrischen Installationen
gem. DIN VDE 0100-600, Maschinen gem. VDE 0113-1, PV-Anlagen gem. VDE 0126-23,E-Ladestationen gem. VDE 0122-1
und Niederspannungs-Schaltgerätekombinationen gem. VDE 0660-600-1

Beschreibung

Messen in AC-/DC-Netzen
Messung der Netzinnen- und Fehlerschleifenimpedanz mit hohem Prüfstrom bis 690 V AC / 800 V DC ohne Auslösung RCD Typ A und Typ B
Niederohmmessung für Schutz- und Potentialausgleichsleiter mit 200 mA und automatischer Polaritätsumkehr und 25 A
RCD-Prüfung Typ A, AC, F, B, B+, EV, MI, G/R, SRCDs, PRCDs
Kombinierte RCD-Prüfung mit kontinuierlich ansteigender Rampe, Auslösezeit, Auslösestrom
Isolationsmessung bis 1000 V mit ansteigender Rampe
Prüfen von RCMs und IMDs
Messen von Ableit- und Differenzströmen
Messen von Temperatur und Feuchte
Spannungsmessung 1.000 V AC / DC
Hochspannungsprüfung 2,5 kV AC, 500 VA, Standardverlauf, Rampenfunktion und Puls-Brennbetrieb
Arbeitsschutzkonzept für Prüfer nach DIN EN 50191 und EN 61557-14 mit Signallampe, Notausschalter & Schlüsselschalter
Netz- und Akkubetrieb (mit eingeschränkter Funktionalität)
Bluetooth- und USB-Schnittstelle
Push-Print Funktion – Senden des Messwertes nach erfolgter Messung
Ihre Vorteile
PROFITEST PRIME AC - vielseitig und zukunftssicher
Intuitives Bedienen
Effizientes Arbeiten
Normkonformes Prüfen
Rechtssicheres Protokollieren
PROFITEST PRIME AC - spart Zeit und Geld
Nur ein Prüfgerät für eine breite Applikationsvielfalt
Alle Messungen ohne lästiges Umstecken der Messleitungen
Auswechselbare Messspitzen an den Messleitungen
International einsetzbar dank Sprachauswahl
PROFITEST PRIME AC - auch in 10 Jahren
Zukunftssicher durch Firmware Updates
DAkkS-Zertifikat durch eigenes Kalibriercenter
Anwenderbetreuung und Support für Prüfungsfragen
PROFITEST PRIME AC - schnell und einfach zum Protokoll
Kaskadierbares zukunftssicheres Softwarekonzept
Modernes Datenmanagement durch Kunden- und Messdatenverwaltung
Erstellung von Anlagenstrukturen von der Anlage bis zu den Messpunkten
Schnell und einfach zum rechtssicheren Protokoll gemäß ZVEH
PROFITEST PRIME AC - sicher Messen und Prüfen
Leichte Bedienbarkeit durch Drehschalter
Vordefinierte Prüfsequenzen für eine strukturierte Prüfung
Codierte Stecker sorgen für fehlerfreie Prüfungen
Hilfe vor Ort durch Hilfefunktion mit Anschlussbildern
Messkategorie 600 V CAT III / 300 V CAT IV
Vierleitermesstechnik - keine Kompensation der Messleitungen erforderlich
Anwendungen
Normgerechte Prüfung der Wirksamkeit von Schutzmaßnahmen in elektrischen Installationen nach DIN VDE 0100-600, Maschinen und Anlagen nach VDE 0113-1, Niederspannungs-Schaltgerätekombinationen nach VDE 0660-600-1, PV-Anlagen nach VDE 0126-23 und E-Ladestationen nach VDE 0122-1.
Besonderheiten
Innovatives und übergreifendes Bedienkonzept
Schneller Zugriff auf Mess- und Prüffunktionen durch Drehschalter und Softkeys
Anwenderfreundlich
Kein aufwendiges Umstecken der Messleitungen erforderlich, kein Vertauschen der Messleitungen durch codierte Stecker
Modernes Datenmanagement
Umfangreiches Datenverwaltungskonzept in Verbindung mit der Anwendersoftware u. a. Kunden- und Messwertverwaltung, Prüfsequenzen, Protokollierung
Einzigartiges Speicherkonzept
Erstellung von Anlagestrukturen – Kunde, Anlage, Maschine, Verteiler, RCD, IMD, RCM, Stromkreise, Erder, Potentialausgleichsschiene, Betriebsmittel sowie einzelne Messpunkte
PUSH-PRINT Funktion
Senden des Messwertes über Bluetooth / USB nach Abschluss der erfolgten Messung
Prüfsequenzen
Erstellung individueller Prüfsequenzen zur schnellen und sicheren Prüfung von Maschinen und Anlagen
Universelle Schnittstelle
Bidirektionaler Datenaustausch (USB), Anschluss von Barcodescanner sowie Temperatur- und Feuchtefühler (RS232), Bluetooth/USB: Push-Print-Funktion
Vielseitiger Einsatz
Messen und Prüfen leicht gemacht durch umfassendes Zubehör und integriertem Akku
Robustes Gehäuse
Kompakter und stoßsicherer Messkoffer mit Trolleyhalterung zum einfachen Transport.
Technische Merkmale
Weitbereichsmesseinrichtung für alle Wechselstrom-, Gleichstrom- und Drehstromnetze mit Spannungen bis 1.000 V und Frequenzen von 15,4 bis 420 Hz
Niederohmmessung für Schutz- und Potentialausgleichsleiter mit 200 mA und automatischer Polaritätsumkehr und 25 A
Isolationsmessung bis 1000 V mit ansteigender Rampe
Messung der Netzinnen- und Fehlerschleifenimpedanz mit hohem Prüfstrom bis 690 V AC / 800 V DC ohne Auslösung RCD Typ A und Typ B
RCD-Prüfung Typ A, AC, F, B, B+, EV, MI, G/R, SRCDs, PRCDs
Kombinierte RCD-Prüfung mit kontinuierlich ansteigender Rampe, Auslösezeit, Auslösestrom
Prüfen von RCMs und IMDs
Messen von Ableit- und Differenzströmen
Messen von Temperatur und Feuchte
Spannungsmessung 1.000 V AC / DC
Hochspannungsprüfung 2,5 kV AC, 500 VA, Standardverlauf, Rampenfunktion und Puls-Brennbetrieb
Netz- und Akkubetrieb (mit eingeschränkter Funktionalität)
Bluetooth- und USB-Schnittstelle

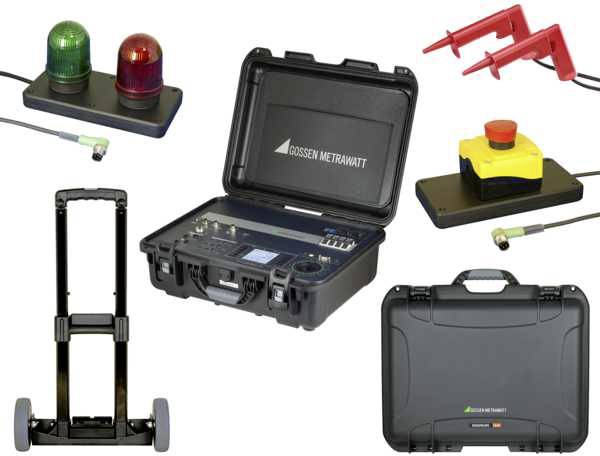

Lieferumfang

• 1 x PROFITEST PRIME AC
• 1 x Sonde für L mit Prüfspitze und 4 m Sondenkabel
• 1 x Sonde für N mit Prüfspitze und 4 m Sondenkabel
• 1 x Sonde für PE mit Prüfspitze und 4 m Sondenkabel
• 1 x USB-Kabel 1 m 3 x Krokodilclip
• 1 x Netzanschlusskabel 1,5 m
• 1 x Zubehörtasche
• 1 x Kurzbedienungsanleitung
• 1 x Beiblatt Sicherheitsinformationen
• 1 x DAkkS-Kalibrierschein
• 1 x PRIME CASE Koffer mit Innentasche
• 1 x TROLLEY für Koffersystem PROFITEST PRIME
• 2 x HV-P PROFITEST PRIME AC HV-Pistolen
• 1 x SIGNAL PROFITEST PRIME AC Signallampenkombination
• 1 x Kabelgebundener NOT-Aus-Schalter STOP PROFITEST PRIME AC

Stichwörter

04012932134186, 04012932130478, Gossen Metrawatt, M506M, Profipaket PRIME AC, BGV

Sonstige Hinweise

Bluetooth® ist eine eingetragene Marke von Bluetooth SIG, Inc.
