Lumel ND10 22100E1

Überblick

Einbaumaße 96 x 96 mm

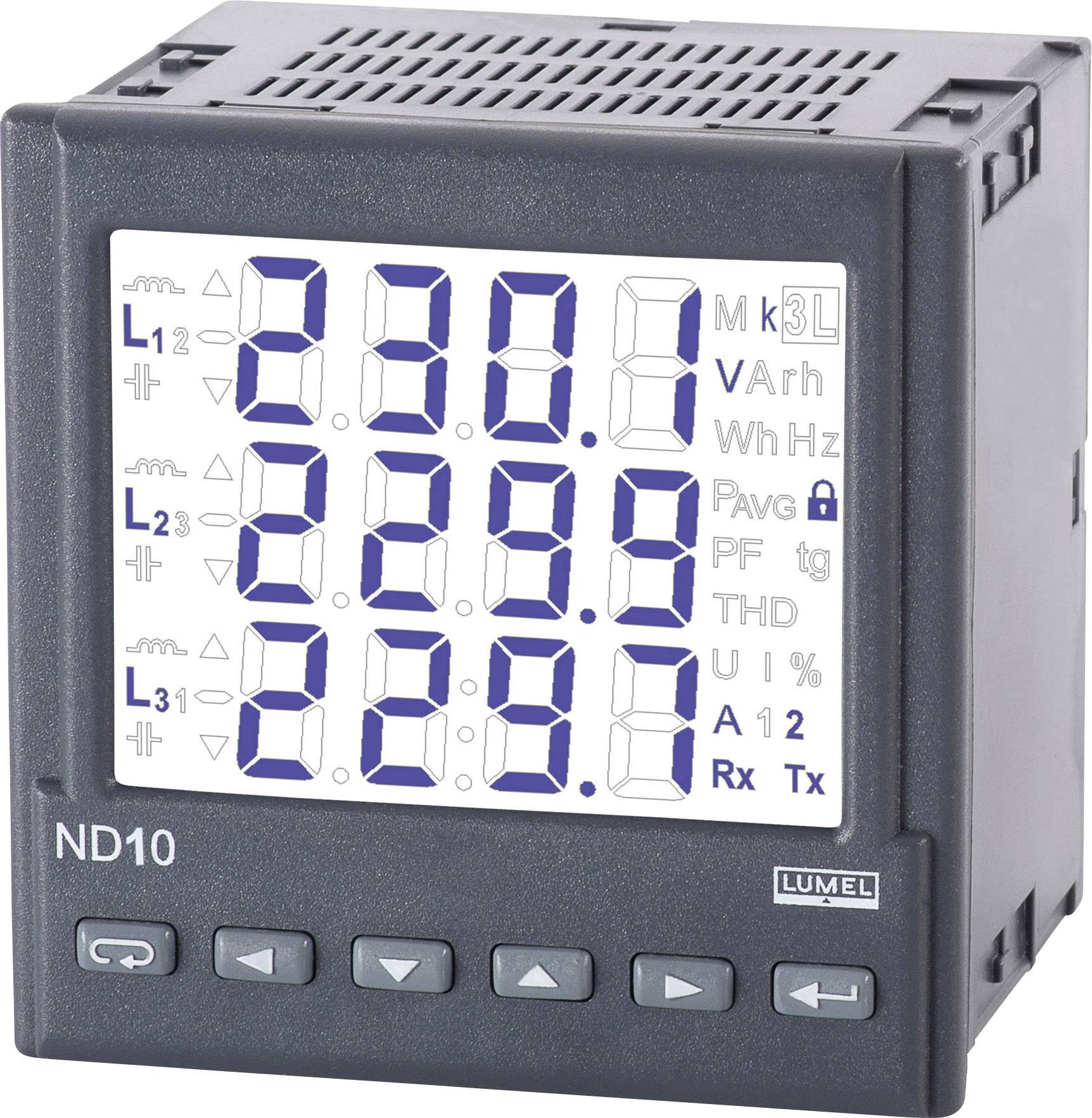

Multifunktions-Messgerät
Beleuchtetes LC-Display 8,89 cm
Schutzart IP65
RS-485 Modbus-Schnittstelle

Beschreibung

Multifunktions-Messgerät zur Messung der Parameter von Dreiphasenwechselstrom. Die Spannungsversorgung wird aus den Messspannungen L3-N entnommen.

Das programmierbare digitale Schalttafel-Messgerät ND10 ist für Messung der Parametern von symmetrisch und unsymmetrisch belasteten Dreiphasenstromnetzen mit 4 Leitungen vorgesehen bei gleichzeitiger Anzeige der Messgrößen und digitaler Übertragung deren Werte. Das Messgerät ermöglicht Steuerung und Optimierung von Elektrogeräten, Industriesystemen und –anlagen.
Es ermöglicht die Messung von: Effektivwert von Spannung und Strom, Wirk-, Schein- und Blindleistung, Wirk- und Scheinenergie, Leistungsfaktoren, Frequenz sowie 15-,30- und 60-Minuten Mittelwirkleistung und THD. Zusätzlich wird von den Vektoren der Phasenströme der Effektivwert von Strom im Neutralleiter berechnet. Die Spannungs- und Stromwerte werden durch eingestellte Spannungs- und Stromübersetzungswerte der Messwandler multipliziert. Die Leistungs- und Energieanzeigen berücksichtigen die einprogrammierten Übersetzungswerte. Der Wert jeder gemessenen Messgrößen kann mit der RS-485 Schnittstelle an ein Hauptsystem übertragen werden. Die Relaisausgänge signalisieren Überschreitung ausgewählter Messgrößen. Der Impulsausgang ist für Verbrauchkontrolle der Dreiphasen-Wirkenergie vorgesehen. Das Messgerät ist mit Detektion und Signalisierung falscher Phasenreihenfolge ausgerüstet.

Eigenschaften

Messgrößen: A, V, kW, kVA, kVAr, Wh, VArh, Hz, Leistungsfaktor, THD · Schnittstelle RS-485 Modbus · 2 Relaisausgänge · 1 Impulsausgang · Stromwandleranschluss (5 A Sekundärstrom).

Lieferumfang

• Dichtung
• Befestigung für Schalttafelmontage
• Bedienungsanleitung.
