Beschreibung

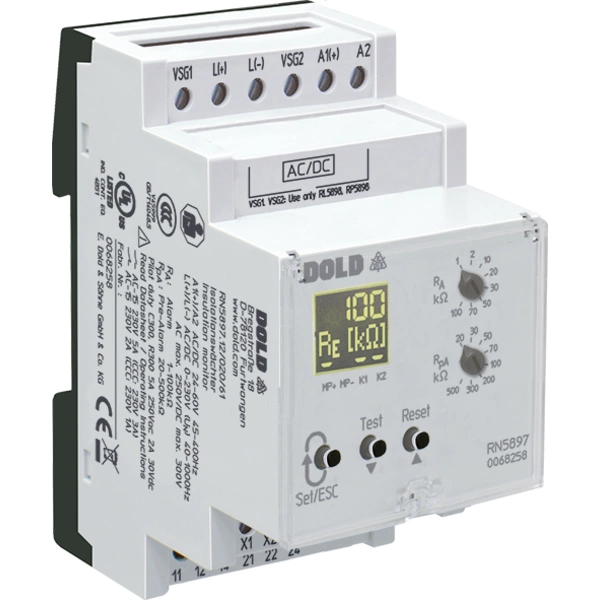

Der Isolationswächter RN 5897/020 der VARIMETER IMD Familie ist eine normkonforme Lösung zur optimalen und zeitgemäßen Isolationsüberwachung moderner IT-Systeme. Dabei ist das Gerät flexibel in AC-, DC- sowie gemischten AC-/DC-Netzen einsetzbar. Haupteinsatzbereiche sind ungeerdete DC-Ladestationen für Elektrofahrzeuge mit Netzspannungen bis DC 1000 V. Die Einstellung der Ansprechwerte erfolgt einfach und bedienerfreundlich über zwei Drehschalter auf der Gerätefront. Über ein mehrfarbig beleuchtetes Display können die Messwerte, Geräteparameter und Gerätezustände anwenderfreundlich abgelesen werden. Durch eine plombierbare Klarsichtabdeckung kann das Gerät gegen unerwünschte Manipulationen geschützt werden.
Vorteile:
Für DC-Ladestationen für Elektrofahrzeuge nach IEC/EN 61851-23:2014/AC:2016-06 geeignet
Isolationsüberwachung nach IEC/EN 61557-8
Mit Anschlussmöglichkeit eines externen Vorschaltgerätes RL 5898 für Nennspannungen bis AC 400 V / DC 500 V bzw. RP 5898 für Nennspannungen bis AC 690 V / DC 1000 V
Sehr schnelle Reaktionszeit ≤ 1 s
Optimierte Isolationswiderstandsmessung auch bei Netzspannungsschwankungen (durch Auswertung der Netzspannung)
Selbsttest nach jeder vollen Betriebsstunde
Vorbeugender Brand- und Anlagenschutz
Erkennung von symmetrischen und unsymmetrischen Isolationsfehlern
Schnelle Fehlerlokalisierung durch selektive Erdschlusserkennung nach L+ und L-
Universell einsetzbar in ungeerdeten AC-, DC-, AC/DC-Netzen bis AC max. 250 V bzw. DC max. 300 V
Einfache Einstellung der Ansprechwerte und Einstellparameter mittels Drehschalter und Menüführung
Für Netzableitkapazitäten bis 5 μF
Überwachung auch bei spannungslosem Netz
Messkreisüberwachung L(+)/L(-) auf Drahtbruch (abschaltbar)
Schutzleiteranschlussüberwachung PE1/PE2 auf Drahtbruch (nicht abschaltbar)
