Produktbeschreibung
Beschreibung

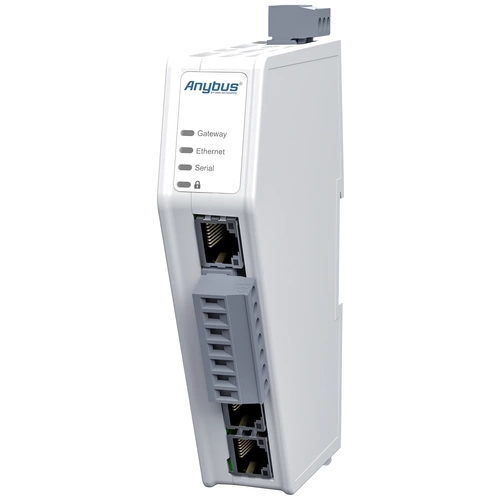

Mit dem Anybus Communicator können Sie serielle Geräte (RS-232/485) in ein EtherCAT, EtherNet/IP-, Modbus-TCP oder PROFINET-Netzwerk integrieren. Dafür sind keine Änderungen am seriellen Gerät notwendig.
Der Protokollkonverter kann große Datenmengen übertragen, ist dank seiner Drag & Drop-Weboberfläche einfach zu konfigurieren und basiert auf der bewährten Anybus-Technologie.
Konvertiert fast jedes Serielle Protokoll
Der Communicator kann fast jedes serielle Protokoll konvertieren, z.B. Master/Slave-Protokolle wie Modbus RTU, aber auch herstellerspezifische Query/Response oder Produce/Consume Protokolle.
Typische Serielle Anwendungen
z.B. Frequenzumrichter, Sensoren, Aktoren, Bedienterminals, Barcodeleser, RFID-Leser oder Industriewaagen.
Funktionen & Vorteile
Übertragung von bis zu 1 500 Byte in beide Richtungen
Auswählbares Industrial-Ethernet-Netzwerk (EtherCAT, EtherNet/IP, Modbus TCP oder PROFINET)
Webbasierte Drag-&-Drop-Konfigurationsschnittstelle
Industrieller Temperaturbereich von -25 bis +70 °C
Bewährte Anybus-Technologie: NP40-Netzwerkprozessor
Sicherheits-Chip, Sicherheitsschalter und sicheres Hochfahren (Secure Boot)
Übertragung von bis zu 1.500 Daten-Bytes
Der Trend geht dahin, immer mehr Daten zu übertragen. Daher ist der Anybus Communicator für die Übertragung großer Datenmengen ausgelegt. Er kann 1.500 Byte an Daten zur übergeordneten SPSsenden und 1.500 Byte Daten von der SPS empfangen. Abhängig vom übergeordneten industriellen Netzwerk können insgesamt bis zu 3.000 Byte übertragen werden. Dank der Unterstützung von bis zu 150 Modbus-Befehlen können selbst komplexe Konfigurationen mit mehreren Knoten problemlos verarbeitet werden.
Drag-&-Drop-Weboberfläche
Die Konfiguration des Protokollkonverters ist mit der grafischen web-basierten Benutzeroberfläche schnell erledigt. Es muss keine Software installiert werden. Öffnen Sie einfach Ihren bevorzugten
Webbrowser und legen Sie los.
Industrieller Temperaturbereich
Ein industrieller Betriebstemperaturbereich von -25 bis +70 °C sorgt dafür, dass der Communicator auch unter anspruchsvollen Bedingungen überzeugt.
Bewährte NP40-Technologie
Der Communicator basiert auf dem bewährten Anybus NP40-Netzwerkprozessor. Der NP40 ist in unzähligen Embedded-Anwendungen auf der ganzen Welt im Einsatz und ist der Branchen-Benchmark für zuverlässige industrielle Kommunikation.
Sicherheitsschalter
Selbst bei ausgeklügelten Sicherheitsmaßnahmen ist menschliches Versagen nach wie vor die Hauptursache für Verstöße gegen die Sicherheitsauflagen. Deshalb hat der Communicator einen Sicherheitsschalter, der die Konfiguration sperrt und den Zugriff auf die webbasierte Konfigurationsschnittstelle verhindert. Wenn Ihre Konfiguration abgeschlossen ist, schieben Sie den Sicherheitsschalter einfach in die Verriegelungsposition. Anschließend leuchtet die Vorhängeschloss-LED am Communicator auf.
Sicherheits-Chip und sicheres Hochfahren
Um aktuellen und zukünftigen Sicherheitsherausforderungen gerecht zu werden, ist der Communicator mit dem neuesten Anybus-Sicherheitschip ausgestattet. Der „Secure Boot“ - das sichere Hochfahrn - gewährleistet, dass die Firmware nicht manipuliert wurde.
Ethernet-Konfigurationsanschluss
Dank des Ethernet-Konfigurationsanschlusses wird kein spezielles Konfigurationskabel benötigt. Auch die Verbindung zum Protokollkonverter kann darüber einfach hergestellt werden, z. B. um den
Netzwerkverkehr zu überwachen.
Ethernet-Schnittstelle
- Der Protokollkonverter kann für mehrere Industrial-Ethernet-Protokolle verwendet werden
- Unterstützt EtherNet/IP, EtherCAT, Modbus TCP oder PROFINET (Modbus-TCP voreingestellt)
- Übertragung von bis zu 1.448 Byte bei EtherNet/IP, 1486 Byte bei EtherCAT, 1.500 Byte bei Modbus-TCP und 1.024 Byte bei PROFINET von und zum Protokollkonverter
- Kostenloser Download der Firmware für das Industrial-Ethernet-Protokoll von der Supportseite des Produkts
- Laden der Protokoll-Firmware über die webbasierte Konfigurationsschnittstelle
- 2 x RJ45 Ethernet-Anschlüsse mit 10/100 Mbit/s Vollduplex
- Linientopologie mit integriertem Switch
Optimiert für Hutschienenmontage
Der schmale Formfaktor, nach vorne gerichtete Netzwerkanschlüsse und die Verschraubung des seriellen Kabelanschlusses sorgen dafür, dass der Communicator schnell und einfach installiert und
angeschlossen werden kann.
Diagnose
Wenn Sie die Communicator-Weboberfläche öffnen, sehen Sie sofort den Status der PROFINET-Verbindung und der seriellen Verbindung. Sie können auch den Status einzelner serieller Knoten sehen. Für Analysezwecke werden die serielle Seite sowie Ereignisse protokolliert.Lieferumfang
- Schnellstart-Anleitung
- Schraubklemme 7-polig
- Spannungsversorgungsstecker: 3-polig
- Konfigurations-Software per Download erhältlich
- (Netzteil nicht enthalten)
