Weidmüller DRIKIT 48VDC 1CO LD/PB Koppelrelais 48 V/DC 10A 1 Wechsler 10St.

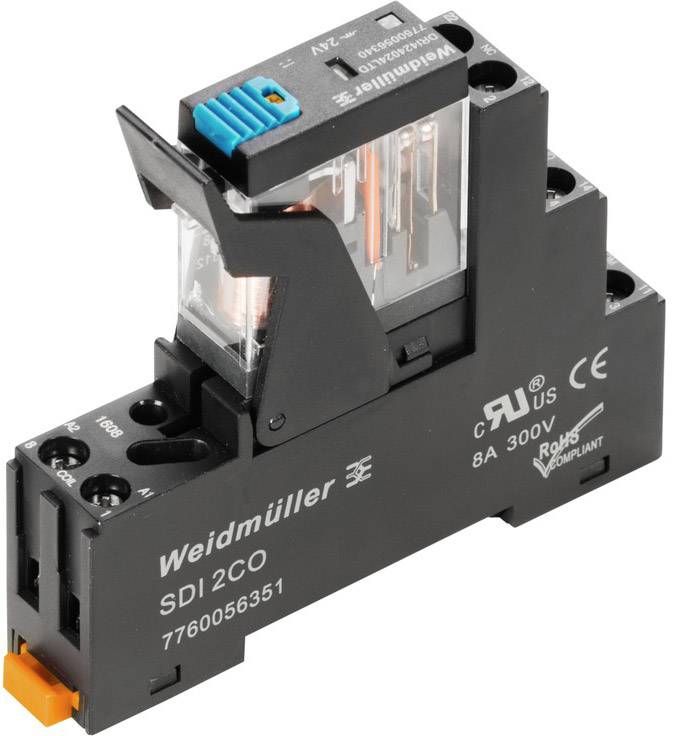

Abbildung ähnlich
lieferbar ab 15.06.2020
Lieferzeit
(sobald verfügbar)
:
5-7 Tage
Alle Preise
inkl. MwSt.
Alles auf einen Klick
Produktdaten
BeschreibungRelaiskoppler als montierte Baugruppe bestehend aus Steckrelais und Stecksockel. Steuer- und Laststromkreis sind galvanisch getrennt.
Stichwörter4050118496987, Weidmüller, 2476760000, DRIKIT 48VDC 1CO LD/PB, N/A, interfacerelay
Downloads
Art.-Nr.:
R948961
Hersteller-Nr.:
2476760000
EAN:
4050118496987
Feuchtigkeit: 35...85 % rel. Feuchte, keine Betauung
Lagertemperatur: -40 °C...85 °C
Nennleistung: 530 mW
Ansprech-/Abfallspannung typ.: 36 V / 7.2 V DC
Statusanzeige: LED grün
Nennschaltspannung: 250 V AC
Schaltleistung DC (ohmsch), max.: 240 W @ 24 V
min. Schaltleistung: 10 mA @ 12 V, 100 mA @ 5 V
max. Schaltfrequenz bei Nennlast: 0,1 Hz
Tragschiene: TS 35
Prüftaste: Ja (blockierbar)
Mechanische Schaltstellungsanzeige: Ja
Bemessungsspannung: 250 V
Überspannungskategorie: III
Verschmutzungsgrad: 2
Isolierstoffgruppe: IIIb
Spannungsfestigkeit Eingang - Ausgang: 4 kVeff / 1 Min.
Spannungsfestigkeit offener Kontakt: 1 kVeff / 1 min
Stehstoßspannung: 4,8 kV (1,2/50 µs)
Abisolierlänge Bemessungsanschluss: 8 mm
Anzugsdrehmoment, min.: 0,5 Nm
Anzugsdrehmoment, max.: 0,8 Nm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,25 mm²
Klemmbereich, max.: 4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.: 0,25 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 4 mm²
Klingenmaß: Gr. PH1
Schaltspannung DC, max.: 250 V
Ausschaltverzögerung: ≤ 10 ms
Lagertemperatur: -40 °C...85 °C
Nennleistung: 530 mW
Ansprech-/Abfallspannung typ.: 36 V / 7.2 V DC
Statusanzeige: LED grün
Nennschaltspannung: 250 V AC
Schaltleistung DC (ohmsch), max.: 240 W @ 24 V
min. Schaltleistung: 10 mA @ 12 V, 100 mA @ 5 V
max. Schaltfrequenz bei Nennlast: 0,1 Hz
Tragschiene: TS 35
Prüftaste: Ja (blockierbar)
Mechanische Schaltstellungsanzeige: Ja
Bemessungsspannung: 250 V
Überspannungskategorie: III
Verschmutzungsgrad: 2
Isolierstoffgruppe: IIIb
Spannungsfestigkeit Eingang - Ausgang: 4 kVeff / 1 Min.
Spannungsfestigkeit offener Kontakt: 1 kVeff / 1 min
Stehstoßspannung: 4,8 kV (1,2/50 µs)
Abisolierlänge Bemessungsanschluss: 8 mm
Anzugsdrehmoment, min.: 0,5 Nm
Anzugsdrehmoment, max.: 0,8 Nm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,25 mm²
Klemmbereich, max.: 4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.: 0,25 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 4 mm²
Klingenmaß: Gr. PH1
Schaltspannung DC, max.: 250 V
Ausschaltverzögerung: ≤ 10 ms
Kategorie:
Koppelrelais
Typ:
DRIKIT 48VDC 1CO LD/PB
Anschluss:
Schrauben
Farbe:
Schwarz
Kontaktart:
1 Wechsler
Kontaktmaterial:
AgNi
Nennspannung:
48 V/DC
Schaltspannung (max.):
250 V/AC
Schaltstrom (max.):
10 A
Max. Schaltleistung:
2500 VA
Mechanische Lebensdauer:
10 x 106 Zyklen
Luft-/Kriechstrecke (Spule/Kontakte):
3 mm
R(Spule):
4300 Ω
Schutzart:
IP20
Max. Temperatur:
+55 °C
Min. Temperatur:
-40 °C
Temperaturbereich:
-40 bis +55 °C
Länge (Tiefe):
68 mm
Breite:
15.8 mm
Höhe:
80.2 mm
Inhalt:
10 St.
Gewicht:
64 g
Dauerstrom (max.):
10 A
Betriebsspannung:
48 V/DC
Produkt-Art:
Koppelrelais
Farbfamilie:
schwarz
