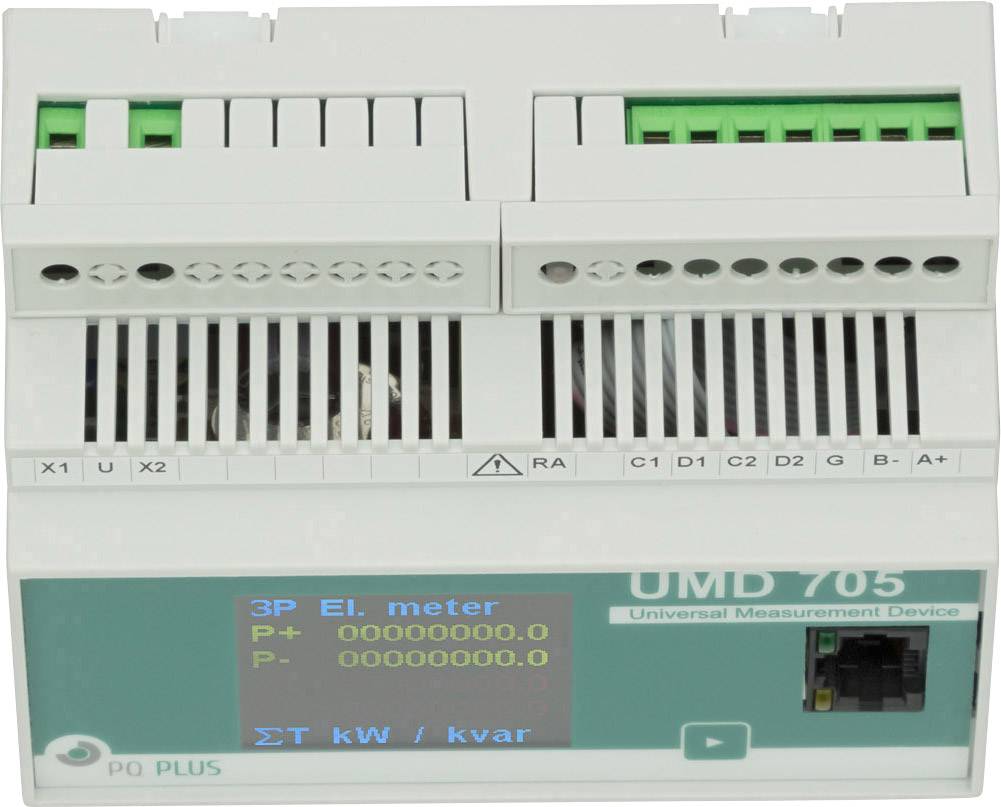

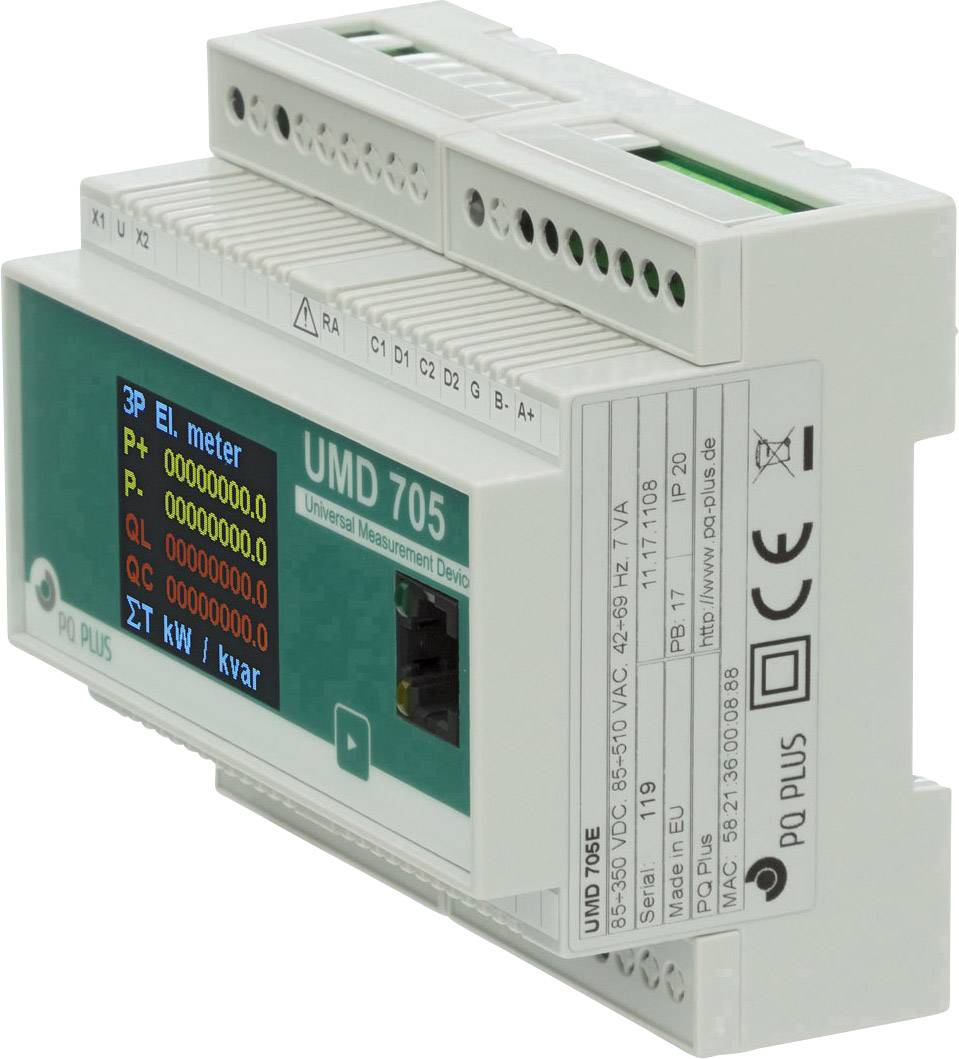

PQ Plus UMD 705E Digitales Hutschienenmessgerät

Überblick

Schnittstellen: Ethernet, RS485
Kommunikation: Modbus TCP/IP, Modbus RTU
Integrierter Webserver
1 digitaler Eingang, 2 digitale Ausgänge
LCD Farbdisplay
Speicher: 512 MB Flash
3 Spannungs- und 3 Stromeingänge
Harmonische je Ordnung 1. 50. für U/I
In Verbindung mit Modul PQS: Messung und Aufzeichnung der Netzqualität nach EN 50160

Beschreibung

Das UMD 705 ist ein kompaktes Netzqualitätsmessgerät mit Datenlogger zur Montage auf der DIN Hutschiene. Es misst 3-phasig Strom und Spannung mit bis zu 3 Tarifen im 4-Quadrantenbetrieb und die Arbeit in Klasse 0,2s, sowie alle üblichen Netzgrößen, z.B. Oberschwingungen bis zur 50sten Harmonischen. Es bildet optional die Netzqualität nach EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 mit dem PQ S Firmware-Modul ab. Es besitzt einen großen 512 MB Speicher. Über die Ethernet-Schnittstelle kann auf das Gerät zugegriffen, und über den dazugehörigen Webserver Live-Messwerte über den Webbrowser betrachtet werden. Damit sind auch Internetprotokolle einlesbar und es lassen sich SPS- und Gebäudeleitsysteme einfach anbinden. Digitale Ein-/Ausgänge und eine serielle RS485-Schnittstelle sind integriert. Das UMD 705 kann auch als Modbus-Master zum Anbinden von bis zu 31 Modbus Slaves in Netzwerkstrukturen genutzt werden. Mit dem optionalen Firmware-Modul GO werden Oszilloskopfunktionen für Strom und Spannung aktiviert und Triggersignale für Grenzwertereignisse eingestellt.

Eigenschaften

Messung:
Spannung (ULL;ULN): U1; U2; U3, U12; U23; U31 Kl. 0,2
Strom IL1; IL2; IL3; Kl. 0,5
Wirk-/Blindleistung Import/Export pro Phase L1; L2; L3; pro Tarif T1; T2; T3
Wirkleistung: P1; P2; P3; 3P Import; Export; Kl. 1
Blindleistung: Q1, Q2, Q3; 3Q; Kl. 1
Scheinleistung: S1; S2 ; S3; 3S; Kl.1
Harmonische Verzerrungsleistung: D1; D2; D3;
Leistungsfaktor ;cos phi: PF1,PF2,PF3, PF, cos phi1,cos phi2, cos phi3; Kl. 0,5
Symmetrie: ja
Oberschwingung Spannung: THDU1; THDU2; THDU3; THDU12; THDU23; THDU31; Kl. 2
Oberschwingung Strom: THDI1; THDI2; THDI3; Kl. 2
Harmonische je Ordnung: 1. bis 50. für U/I
Klirrfaktor: U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
Frequenz: 40...70 Hz Kl. 0,05
Wirkarbeit: 4 Quadranten Messung Import/ Export pro Phase; pro Tarif; Gesamt; Kl. 0,5s
Blindarbeit: 4 Quadranten Messung Import/ Export pro Phase; pro Tarif; Gesamt; Kl. 2
Flicker Option: PQ S

Datenlogger:
Speicher 512MB (Flash): ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status I/O
Energie: Wirk-/Blindleistung Import/Export pro Phase L1; L2; L3; pro Tarif T1; T2; T3
Spannungseinbrüche: Option: PQ S
Oszillogrammfunktion: Option: GO

Weitere Funktionen:
Alarme: Logik; Grenzwerte für Über-/Unterschreitung
I/O: 2 DIO‘s; 60 V AC / 100 V DC, 300 mA;
Speicher: 512 MB Flash
Aufzeichnungsintervall sec; min; h; Tage; Monat; Jahr
Kommunikation RS485 Modbus; Ethernet 100 MBit/s

Elektrischer Anschluss:
Versorgungsspannung: U:85...510 V AC / 85...350 V DC
Leistungsaufnahme: 7 VA/3 W
Überspannungskategorie: CAT III/300 V

Messbereiche:
Nenn-Spannung: 180...280 V AC
Überlast: 1,95 kV LN/1s
Impedanz: 2,7 MOhm
Eingangssignal: X/1//5 A
Überstrom: 1,2x In (max. 70 A/1s)
Abtastrate: 25,6 kHz
PQ Auswertung: Option: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12

Umgebungsbedingungen:
Temperaturbereich Betrieb:

Lieferumfang

• UMD 705E
• Energiemanagementsoftware ENVIS.Basic
• Konfigurationstool ENVIS.daq
